Комплект дистанционного управления для SIMATIC Panel PC Комплект дистанционного управления позволяет выносить органы управления компьютеров Panel PC 677/877 на расстояние до 20 м от системного блока.
Особенности
Комплект дистанционного управления для SIMATIC Panel PC - Поддержка всех функциональных возможностей органов управления на фронтальной панели Panel PC
- светодиодные индикаторы состояний (температура/питание)
- светодиодные индикаторы клавиатуры, пьезо мышь
- интерфейс USB 2.0 на фронтальной панели (до 5 м), USB 1.1 (до 20 м)
- фоновое изображение недоступных для использования экранных элементов (пунктов меню, окон, боксов и т.д.)
- программируемый контроллер клавиатуры
- использование опционального модуля непосредственного управления с клавиатуры
- Построение ультра компактных блоков оперативного управления
- Возможность последующего обновления, модификации клиентом
- Использование со всеми компьютерами SIMATIC Panel PC 677 и PC 877
- Чисто аппаратное решение, не зависящее от типа используемой операционной системы
- Опциональные варианты питания постоянным или переменным током
- Удаление блока управления от системного блока на расстояние до 20 м
- Конкурентоспособная цена
Область применения
Комплект дистанционного управления для SIMATIC Panel PC Комплект может использоваться исключительно с компьютерами Panel PC 677 и Panel PC 877. При этом компьютеры Panel PC 677 должны иметь BIOS от V05.01.05 и выше. Работоспособность комплекта гарантируется только при использовании кабелей, входящих в его состав.
Дизайн
Комплект дистанционного управления для SIMATIC Panel PC Комплект включает в свой состав следующие компоненты:

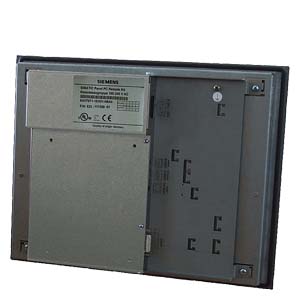

- Удаленный модуль (установлен на тыльной части блока оперативного управления)
- Соединительный видео кабель (промышленный DVI-D кабель)
- Соединительный USB кабель (при расстояниях до 5 м используется стандартный USB кабель; при расстояниях от 5 м и больше USB сигналы передаются через кабель категории 6 с использованием внешнего усилителя)
- Компоненты для монтажа блока оперативного управления в шкафах управления, на консолях или машинах
Технические данные
Комплект дистанционного управления для SIMATIC Panel PC | Комплект дистанционного управления SIMATIC Panel PC | |
|---|---|
| Конструкция | Блок управления компьютеров Panel PC 677/877 |
| Поддерживаемые типы системных блоков | Все компьютеры Panel PC 677/877:
|
| Длина соединительных кабелей |
|
| Функции фронтальной панели | Аналогичны функциям фронтальной панели компьютера со следующими особенностями использования интерфейсов USB :
|
| Внешние порты | С дополнительным USB портом на удаленном модуле (с тыльной стороны блока оперативного управления) |
| Напряжение питания | =24 В (20.4 ... 28.8 В) или ~110-240 В; 50/60 Hz |
| Одобрения | CE, cULus (UL 508) |
| Комплект поставки |
|

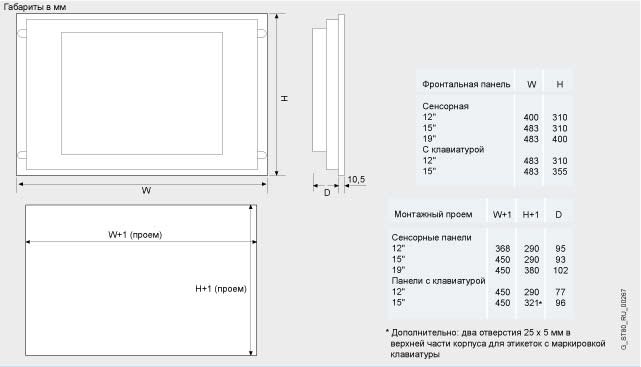

Чертеж
Комплект дистанционного управления для SIMATIC Panel PC
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6AV7671-1EA00-5AA1 | 275 | SIMATC PANEL PC НАБОР ДЛЯ РАЗНЕСЕННОГО МОНТАЖА ДЛЯ PANEL PC 677/877, НАПРЯЖЕНИЕ ПИТАНИЯ 24V DC 5M КОМПЛЕКТ КАБЕЛЕЙ, ВКЛЮЧАЯ МОНТАЖНЫЕ ПРИНАДЛЕЖНОСТИ | 545.90 |
| 6AV7671-1EA01-0AA1 | 275 | SIMATC PANEL PC НАБОР ДЛЯ РАЗНЕСЕННОГО МОНТАЖА ДЛЯ PANEL PC 677/877, НАПРЯЖЕНИЕ ПИТАНИЯ 24V DC 10M КОМПЛЕКТ КАБЕЛЕЙ, ВКЛЮЧАЯ МОНТАЖНЫЕ ПРИНАДЛЕЖНОСТИ | 736.70 |
| 6AV7671-1EA01-5AA1 | 275 | SIMATC PANEL PC, НАБОР ДЛЯ РАЗДЕЛЬНОГО МОНТАЖА ДЛЯ ПАНЕЛЬНЫХ ПК PANEL PC 677/877/677B, ПИТАНИЕ =24В, НАБОР С 19М-КАБЕЛЕМ, ВКЛЮЧАЯ МОНТАЖНЫЕ ПРИНАДЛЕЖНОСТИ | 789.70 |
| 6AV7671-1EA02-0AA1 | 275 | SIMATC PANEL PC НАБОР ДЛЯ РАЗНЕСЕННОГО МОНТАЖА ДЛЯ PANEL PC 677/877, НАПРЯЖЕНИЕ ПИТАНИЯ 24V DC 20M КОМПЛЕКТ КАБЕЛЕЙ, ВКЛЮЧАЯ МОНТАЖНЫЕ ПРИНАДЛЕЖНОСТИ | 842.70 |
| 6AV7671-1EA03-0AA1 | 275 | SIMATC PANEL PC КОМПЛЕКТ ДЛЯ УДАЛЕННОГО МОНТАЖА ДЛЯ PANEL PC 677/877, НАПРЯЖЕНИЕ ПИТНИЯ =24В, НАБОР КАБЕЛЕЙ 30М, ВКЛЮЧАЯ МОНТАЖНЫЕ ПРИНАДЛЕЖНОСТЕЙ | 975.20 |
| 6AV7671-1EA10-5AA1 | 275 | SIMATC PANEL PC НАБОР ДЛЯ РАЗНЕСЕННОГО МОНТАЖА ДЛЯ PANEL PC 677/877, НАПРЯЖЕНИЕ ПИТАНИЯ 120/240V DC 5M КОМПЛЕКТ КАБЕЛЕЙ, ВКЛЮЧАЯ МОНТАЖНЫЕ ПРИНАДЛЕЖНОСТИ | 434.60 |
| 6AV7671-1EA11-0AA1 | 275 | SIMATC PANEL PC НАБОР ДЛЯ РАЗНЕСЕННОГО МОНТАЖА ДЛЯ PANEL PC 677/877, НАПРЯЖЕНИЕ ПИТАНИЯ 120/240V DC 10M КОМПЛЕКТ КАБЕЛЕЙ, ВКЛЮЧАЯ МОНТАЖНЫЕ ПРИНАДЛЕЖНОСТИ | 636.00 |
| 6AV7671-1EA11-5AA1 | 275 | SIMATC PANEL PC, НАБОР ДЛЯ РАЗДЕЛЬНОГО МОНТАЖА ПАНЕЛЬНЫХ ПК PANEL PC 677/877, ПИТАНИЕ ~120/240В, НАБОР С 19М-КАБЕЛЕМ, ВКЛЮЧАЯ МОНТАЖНЫЕ ПРИНАДЛЕЖНОСТИ | 694.30 |
| 6AV7671-1EA12-0AA1 | 275 | SIMATC PANEL PC НАБОР ДЛЯ РАЗНЕСЕННОГО МОНТАЖА ДЛЯ PANEL PC 677/877, НАПРЯЖЕНИЕ ПИТАНИЯ 120/240V DC 20M КОМПЛЕКТ КАБЕЛЕЙ, ВКЛЮЧАЯ МОНТАЖНЫЕ ПРИНАДЛЕЖНОСТИ | 747.30 |
| 6AV7671-1EA13-0AA1 | 275 | SIMATC PANEL PC КОМПЛЕКТ ДЛЯ УДАЛЕННОГО МОНТАЖА ДЛЯ PANEL PC 677/877, НАПРЯЖЕНИЕ ПИТНИЯ ~120/230В, НАБОР КАБЕЛЕЙ 30М, ВКЛЮЧАЯ МОНТАЖНЫЕ ПРИНАДЛЕЖНОСТЕЙ | 879.80 |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6ES7900-1AA00-0XA0 | 205 | SIMATIC PC, КАБЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ SIMATIC BOX PC/ SIMATIC PANE PC К СЕТИ ПЕРЕМЕННОГО ТОКА, ДЛИНА 3M, ДЛЯ ГЕРМАНИИ, ФРАНЦИИ, ИСПАНИИ, НИДЕРЛАНДОВ, БЕЛЬГИИ, ШВЕЦИИ, АВСТРИИ И ФИНЛЯНДИИ | 9.54 |
| 6ES7900-1BA00-0XA0 | 205 | SIMATIC PC, КАБЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ SIMATIC BOX PC/ SIMATIC PANE PC К СЕТИ ПЕРЕМЕННОГО ТОКА, ДЛИНА 3M, ДЛЯ ВЕЛИКОБРИТАНИИ | 9.54 |
| 6ES7900-1CA00-0XA0 | 205 | SIMATIC PC, КАБЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ SIMATIC BOX PC/ SIMATIC PANE PC К СЕТИ ПЕРЕМЕННОГО ТОКА, ДЛИНА 3M, ДЛЯ ШВЕЙЦАРИИ | 9.54 |
| 6ES7900-1DA00-0XA0 | 205 | SIMATIC PC, КАБЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ SIMATIC BOX PC/ SIMATIC PANE PC К СЕТИ ПЕРЕМЕННОГО ТОКА, ДЛИНА 3M, ДЛЯ США | 9.54 |
| 6ES7900-1EA00-0XA0 | 205 | SIMATIC PC, КАБЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ SIMATIC BOX PC/ SIMATIC PANE PC К СЕТИ ПЕРЕМЕННОГО ТОКА, ДЛИНА 3M, ДЛЯ ИТАЛИИ | 9.54 |
| 6ES7900-1FA00-0XA0 | 205 | SIMATIC PC, СЕТЕВОЙ КАБЕЛЬ 230V AC; ДЛЯ BOX PC И PANEL PC; ДЛЯ КИТАЯ | 9.54 |
