Комплект дистанционного управления позволяет выносить органы управления компьютеров Panel PC 677/877 на расстояние до 20 м от системного блока. |
Особенности - Поддержка всех функциональных возможностей органов управления на фронтальной панели Panel PC
- светодиодные индикаторы состояний (температура/питание)
- светодиодные индикаторы клавиатуры, пьезо мышь
- интерфейс USB 2.0 на фронтальной панели (до 5 м), USB 1.1 (до 20 м)
- фоновое изображение недоступных для использования экранных элементов (пунктов меню, окон, боксов и т.д.)
- программируемый контроллер клавиатуры
- использование опционального модуля непосредственного управления с клавиатуры
- Построение ультра компактных блоков оперативного управления
- Возможность последующего обновления, модификации клиентом
- Использование со всеми компьютерами SIMATIC Panel PC 677 и PC 877
- Чисто аппаратное решение, не зависящее от типа используемой операционной системы
- Опциональные варианты питания постоянным или переменным током
- Удаление блока управления от системного блока на расстояние до 20 м
- Конкурентоспособная цена
|
Область примененияКомплект может использоваться исключительно с компьютерами Panel PC 677 и Panel PC 877. При этом компьютеры Panel PC 677 должны иметь BIOS от V05.01.05 и выше. Работоспособность комплекта гарантируется только при использовании кабелей, входящих в его состав. |
ДизайнКомплект включает в свой состав следующие компоненты: - Удаленный модуль (установлен на тыльной части блока оперативного управления)
- Соединительный видео кабель (промышленный DVI-D кабель)
- Соединительный USB кабель (при расстояниях до 5 м используется стандартный USB кабель; при расстояниях от 5 м и больше USB сигналы передаются через кабель категории 6 с использованием внешнего усилителя)
- Компоненты для монтажа блока оперативного управления в шкафах управления, на консолях или машинах
|
Технические данные | Комплект дистанционного управления SIMATIC Panel PC | | Конструкция | Блок управления компьютеров Panel PC 677/877 | | Поддерживаемые типы системных блоков | Все компьютеры Panel PC 677/877: - 12" Touch/Key (сенсорный экран/ клавиатура)
- 15" Touch/Key (сенсорный экран/ клавиатура)
- 19" Touch (сенсорный экран)
| | Длина соединительных кабелей | | | Функции фронтальной панели | Аналогичны функциям фронтальной панели компьютера со следующими особенностями использования интерфейсов USB : - Расстояние 5 м: USB 2.0, и только один внешний 2.0 Hub
- Расстояние > 5 м: USB 1.1, и только один внешний 1.1 Hub
| | Внешние порты | С дополнительным USB портом на удаленном модуле (с тыльной стороны блока оперативного управления) | | Напряжение питания | =24 В (20.4 ... 28.8 В) или ~110-240 В; 50/60 Hz | | Одобрения | CE, cULus (UL 508) | | Комплект поставки | - Удаленный модуль
- Комплект кабелей
- Монтажные аксессуары компьютеров PC677/877
- Кабель питания европейского исполнения (для комплектов с питанием переменным током)
|
|

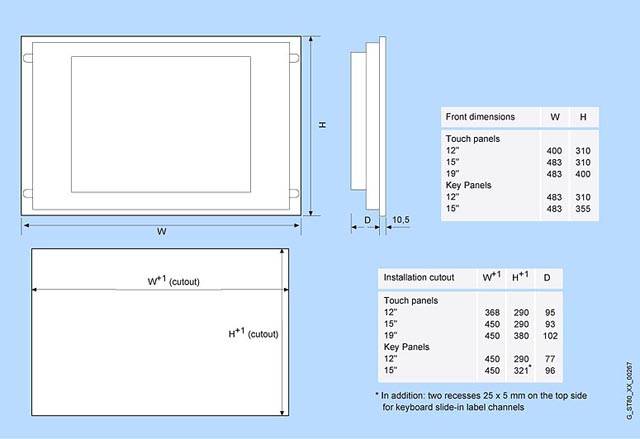

Чертеж  |
Заказные данные | Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) | | 6AV7671-1EA00-5AA1 | SIMATC PANEL PC НАБОР ДЛЯ РАЗНЕСЕННОГО МОНТАЖА ДЛЯ PANEL PC 677/877, НАПРЯЖЕНИЕ ПИТАНИЯ 24V DC 5M КОМПЛЕКТ КАБЕЛЕЙ, ВКЛЮЧАЯ МОНТАЖНЫЕ ПРИНАДЛЕЖНОСТИ | 1.5 | 3 - 5 недель (A) | 1 | | 6AV7671-1EA01-0AA1 | SIMATC PANEL PC НАБОР ДЛЯ РАЗНЕСЕННОГО МОНТАЖА ДЛЯ PANEL PC 677/877, НАПРЯЖЕНИЕ ПИТАНИЯ 24V DC 10M КОМПЛЕКТ КАБЕЛЕЙ, ВКЛЮЧАЯ МОНТАЖНЫЕ ПРИНАДЛЕЖНОСТИ | 1.5 | 3 - 5 недель (A) | 1 | | 6AV7671-1EA01-5AA1 | SIMATC PANEL PC, НАБОР ДЛЯ РАЗДЕЛЬНОГО МОНТАЖА ДЛЯ ПАНЕЛЬНЫХ ПК PANEL PC 677/877/677B, ПИТАНИЕ =24В, НАБОР С 19М-КАБЕЛЕМ, ВКЛЮЧАЯ МОНТАЖНЫЕ ПРИНАДЛЕЖНОСТИ | 1.95 | 3 - 5 недель (A) | 1 | | 6AV7671-1EA02-0AA1 | SIMATC PANEL PC НАБОР ДЛЯ РАЗНЕСЕННОГО МОНТАЖА ДЛЯ PANEL PC 677/877, НАПРЯЖЕНИЕ ПИТАНИЯ 24V DC 20M КОМПЛЕКТ КАБЕЛЕЙ, ВКЛЮЧАЯ МОНТАЖНЫЕ ПРИНАДЛЕЖНОСТИ | 1.5 | 3 - 5 недель (A) | 1 | | 6AV7671-1EA03-0AA1 | SIMATC PANEL PC КОМПЛЕКТ ДЛЯ УДАЛЕННОГО МОНТАЖА ДЛЯ PANEL PC 677/877, НАПРЯЖЕНИЕ ПИТНИЯ =24В, НАБОР КАБЕЛЕЙ 30М, ВКЛЮЧАЯ МОНТАЖНЫЕ ПРИНАДЛЕЖНОСТЕЙ | 1.5 | 3 - 5 недель (A) | 1 | | 6AV7671-1EA10-5AA1 | SIMATC PANEL PC НАБОР ДЛЯ РАЗНЕСЕННОГО МОНТАЖА ДЛЯ PANEL PC 677/877, НАПРЯЖЕНИЕ ПИТАНИЯ 120/240V DC 5M КОМПЛЕКТ КАБЕЛЕЙ, ВКЛЮЧАЯ МОНТАЖНЫЕ ПРИНАДЛЕЖНОСТИ | 1.5 | 3 - 5 недель (A) | 1 | | 6AV7671-1EA11-0AA1 | SIMATC PANEL PC НАБОР ДЛЯ РАЗНЕСЕННОГО МОНТАЖА ДЛЯ PANEL PC 677/877, НАПРЯЖЕНИЕ ПИТАНИЯ 120/240V DC 10M КОМПЛЕКТ КАБЕЛЕЙ, ВКЛЮЧАЯ МОНТАЖНЫЕ ПРИНАДЛЕЖНОСТИ | 1.5 | 3 - 5 недель (A) | 1 | | 6AV7671-1EA11-5AA1 | SIMATC PANEL PC, НАБОР ДЛЯ РАЗДЕЛЬНОГО МОНТАЖА ПАНЕЛЬНЫХ ПК PANEL PC 677/877, ПИТАНИЕ ~120/240В, НАБОР С 19М-КАБЕЛЕМ, ВКЛЮЧАЯ МОНТАЖНЫЕ ПРИНАДЛЕЖНОСТИ | 1.95 | 3 - 5 недель (A) | 1 | | 6AV7671-1EA12-0AA1 | SIMATC PANEL PC НАБОР ДЛЯ РАЗНЕСЕННОГО МОНТАЖА ДЛЯ PANEL PC 677/877, НАПРЯЖЕНИЕ ПИТАНИЯ 120/240V DC 20M КОМПЛЕКТ КАБЕЛЕЙ, ВКЛЮЧАЯ МОНТАЖНЫЕ ПРИНАДЛЕЖНОСТИ | 1.5 | 3 - 5 недель (A) | 1 | | 6AV7671-1EA13-0AA1 | SIMATC PANEL PC КОМПЛЕКТ ДЛЯ УДАЛЕННОГО МОНТАЖА ДЛЯ PANEL PC 677/877, НАПРЯЖЕНИЕ ПИТНИЯ ~120/230В, НАБОР КАБЕЛЕЙ 30М, ВКЛЮЧАЯ МОНТАЖНЫЕ ПРИНАДЛЕЖНОСТЕЙ | 1.5 | 3 - 5 недель (A) | 1 |
|
Аксессуары | Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) | | 6ES7900-1AA00-0XA0 | SIMATIC PC, КАБЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ SIMATIC BOX PC/ SIMATIC PANE PC К СЕТИ ПЕРЕМЕННОГО ТОКА, ДЛИНА 3M, ДЛЯ ГЕРМАНИИ, ФРАНЦИИ, ИСПАНИИ, НИДЕРЛАНДОВ, БЕЛЬГИИ, ШВЕЦИИ, АВСТРИИ И ФИНЛЯНДИИ | 0.3 | 3 - 5 недель (A) | 1 | | 6ES7900-1BA00-0XA0 | SIMATIC PC, КАБЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ SIMATIC BOX PC/ SIMATIC PANE PC К СЕТИ ПЕРЕМЕННОГО ТОКА, ДЛИНА 3M, ДЛЯ ВЕЛИКОБРИТАНИИ | 0.3 | 3 - 5 недель (A) | 1 | | 6ES7900-1CA00-0XA0 | SIMATIC PC, КАБЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ SIMATIC BOX PC/ SIMATIC PANE PC К СЕТИ ПЕРЕМЕННОГО ТОКА, ДЛИНА 3M, ДЛЯ ШВЕЙЦАРИИ | 0.3 | 3 - 5 недель (A) | 1 | | 6ES7900-1DA00-0XA0 | SIMATIC PC, КАБЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ SIMATIC BOX PC/ SIMATIC PANE PC К СЕТИ ПЕРЕМЕННОГО ТОКА, ДЛИНА 3M, ДЛЯ США | 0.3 | 3 - 5 недель (A) | 1 | | 6ES7900-1EA00-0XA0 | SIMATIC PC, КАБЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ SIMATIC BOX PC/ SIMATIC PANE PC К СЕТИ ПЕРЕМЕННОГО ТОКА, ДЛИНА 3M, ДЛЯ ИТАЛИИ | 0.3 | 3 - 5 недель (A) | 1 | | 6ES7900-1FA00-0XA0 | SIMATIC PC, СЕТЕВОЙ КАБЕЛЬ 230V AC; ДЛЯ BOX PC И PANEL PC; ДЛЯ КИТАЯ | 0.2 | 4 - 6 недель (B) | 1 |
|
|
