Низковольтные распределительные щиты SIVACON S8  -  гибкая, универсальная, протестированная комбинация (TTA), которая используется в инфраструктуре электроснабжения административных, промышленных и коммерческих зданий.

SIVACON S8 состоит из типовых стандартизованных компонентов, которые могут гибко комбинироваться в рентабельные, наиболее полно удовлетворяющие разнообразные требования решения.

SIVACON S8 выделяется благодаря высокой гибкости и качеству, компактным размерам и высочайшему уровню безопасности для персонала и машин.

Мы или наши партнеры обеспечиваем следующее:

• Конфигурацию по желанию клиентов
• Механическую и электрическую сборку
• Осмотр и контроль качества

Мы используем протестированные функциональные компоненты. Документация, разработанная нами, является основанием для изготовления распределительных устройств нашими авторизированными.

SIVACON S8 может использоваться как типовое, сертифицированное низковольтное распределительное устройство до 4000 A.

Дизайн

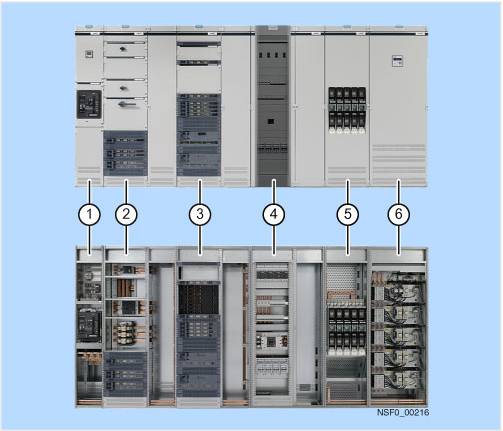

Возможны следующие варианты установки оборудования (описано слева направо):

1. Область для размещения автоматического выключателя Sentron 3WL до 4000 A или 3VL до 1600 A

2. Универсальные шкафы для размещения кабельных фидеров до 630 A с фиксированным (стационарным) монтажом и во втычном исполнении (3NJ6)

3. Выключатели нагрузки с предохранителями исполнения  In-line 3NJ6 (втычные) для кабельных фидеров до 630 A во втычном исполнении

4. Шкаф с фиксированным монтажом оборудования (фронтальная панель) для кабельных фидеров до 630 A  и установки устройств

5. Разъединители in-line типа 3NJ4 (фиксированной установки) для кабельных фидеров до 630 A

6. Установка для компенсации реактивной мощности до 500 квар

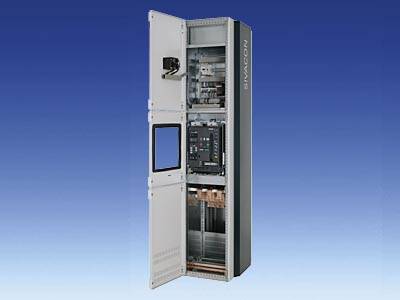

Секция (1): Для размещения автоматического выключателя

Секции  автоматических выключателей 3WL и 3VL  использованы для вводной коммутационной аппаратуры и для отходящих устройств и шинных соединителей (лонжероны и перекрестные соединения). Это важно для установки и подключения автоматического выключателя. В секцию может быть установлен только один автоматический выключатель.

Пространство для установки устройств предназначено для выполнения следующих функций:

• Вводные / выходные устройства с автоматическими выключателями 3WL фиксированного монтажа и в выкатном исполнении до 4000 A
• Лонжерон и соединения для автоматического выключателя 3WL фиксированного монтажа и в выкатном исполнении до 4000 A
• Вводные и устройства для отходящих линий с автоматическими выключателями 3VL фиксированного (стационарного) монтажа до 1600 A

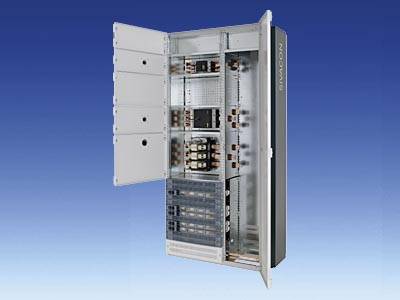

Секция (2): Для монтажа универсального оборудования

Отсеки для кабельных подключений с исполнением для  стационарного и втычного монтажа до 630 A предназначены для установки следующего оборудования:

• Автоматические выключатели SIRIUS 3RV / 3VL
• Выключатели нагрузки SENTRON 3K
• Разъединители SENTRON 3NP
• Выключатели нагрузки втычного исполнения SENTRON 3NJ6

Оборудование устанавливается на монтажных панелях и подключается к вертикальным распределительным шинам со стороны ввода. Это позволяет устанавливать втычные выключатели нагрузки 3NJ6 с предохранителями, расположенными в линию с использованием адаптера. С фронтальной стороны отсеки закрываются дверками для отсеков или общей дверью шкафа.

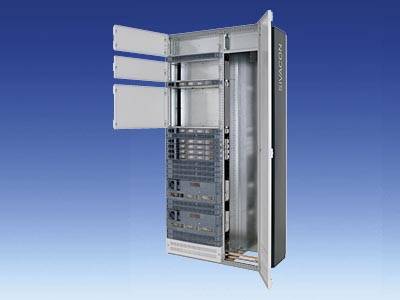

Секция (3): Втычные линейные выключатели нагрузки 3NJ6

Отсеки для кабельных подключений во втычном исполнении до  630 A предназначены для установки линейных (с предохранителями в линию) выключателей нагрузки.

Втычные контакты со стороны питающей линии являются возможным альтернативным решением выкатного исполнения. Их модульная структура позволяет быстро и легко осуществить модернизацию или замену в рабочих условиях.

Пространство для установки оборудования разработано для размещения втычных линейных выключателей нагрузки с расстоянием между осями полюсов 185 мм.

Втычная шинная система размещается в задней области и закрывается дополнительной защитой от прикосновения с местами для подключения со степенью IP 20. Замена линейных выключателей нагрузки также  возможна без отключения коммутационного оборудования.

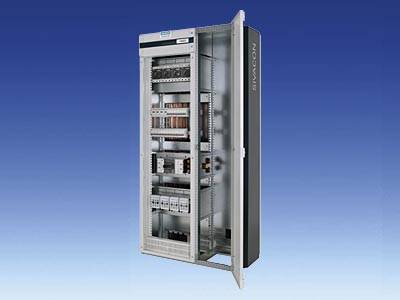

Секция (4): Вариант с фиксированным монтажом и фронтальными панелями

Области для кабельных отделений с фиксированным монтажом оборудования до 630 A предназначены для установки:

• Автоматических выключателей SIRIUS 3RV / 3VL
• Выключателей нагрузки SENTRON 3K
• Разъединителей SENTRON 3NP
• Модульных элктроустановочных устройств

Изделие базируется на устанавливаемых бесшагово держателях и расположенных вертикально распределительных шинах со стороны ввода. С фронтальной стороны секция закрыта ограждающими рамками с возможностью поворота или дополнительными дверями с окном или без окна для обзора.

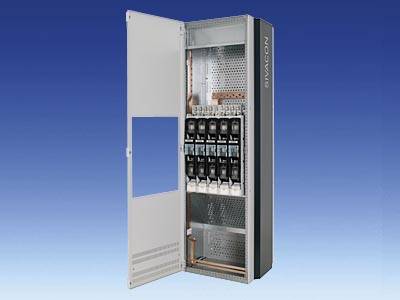

Секция (5): Линейные 3NJ4, фиксированная установка

Отсеки для кабельных фидеров с фиксированным монтажом оборудования до 630 A предназначены для установки линейных разъединителей 3NJ4.

Компактный дизайн и модульная структура линейных разъединителей с предохранителями обеспечивает оптимальные условия для установки и достижения наибольшей монтажной плотности.

Шинная система в отсеке располагается горизонтально. Эта шинная системы подключается к главной шинной системе.

Линейные разъединители с предохранителями привинчиваются прямо на шинную систему отсека

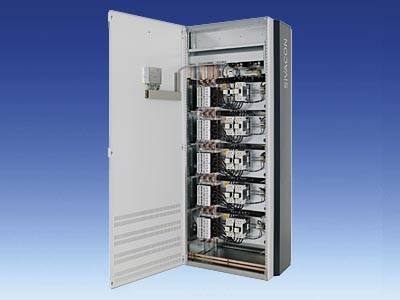

Секция (6) Установка компенсации реактивной мощности до 600 квар

Отсек компенсации реактивной мощности состоит из модуля контроллера и одного или более модулей конденсаторов.

Устройства управления предназначены для компенсации реактивной мощности в зависимости от типа потребителя. В зависимости от установленного оборудования и температуры окружающей среды для повышения конвективного теплоотвода может потребоваться установка вентилятора.

Конденсаторные модули подключены к главной горизонтальной шинной системе с помощью соединительных шин. Конденсаторные модули выполнены с разъединителями с предохранителями.

Установка кондесаторных модулей:

• Без дросселей до 600 квар на несколько секций
• С дросселем до 500 квар на секцию

Также возможна установка группового коммутационного модуля для изоляции отсека от главной системы шин для обеспечения возможности осмотра и обслуживания.

Технические данные

1) Номинальный ток К.З.  (I_cc) = 100 kA
