Комплекты с SIMATIC IPC477D

SIMATIC IPC477D: Мощный встраиваемый Panel PC – не требующий обслуживания и гибко конфигурируемый

Готовые комплексные решения (предустановленное программное обеспечение) для визуализации и автоматизации WinCC RT Advanced и/или WinAC RTX.

• Встраиваемый PC с характеристиками для применения в производстве для сложных задач автоматизации
• Не требует обслуживания (нет вращающихся компонент таких как вентиляторы или жесткий диск)
• Прочная конструкция: компьютер расчитан на работу при жестких механических нагрузках и чрезвычайно надежен в эксплуатации
• Компактная конструкция
• Встроенная энергонезависимая память
• Высокая защита инвестиций
• Быстрая интеграция
• Могут быть реализованы требования безопасности до уровня SIL 3 по IEC 61508/62061 или в соответствии с EN ISO 13849-1 до PL e с WinAC RTX F

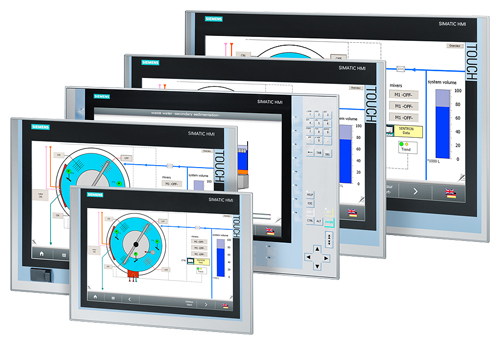

Имеются следующие варианты мониторов:

• Варианты монтажа
  • 12“ TFT Touch
  • 15“ TFT Touch
  • 19“ TFT Touch
  • 22“ TFT Touch
  • 15“ TFT Touch/Key
• Текущие версии продуктов предустановленного программного обеспечения SIMATIC:
  • SIMATIC WinCC RT Advanced V12
  • SIMATIC WinAC RTX 2010 oder SIMATIC WinAC RTX F 2010
  • SIMATIC NET V8.2 (включая лицензию SIMATIC SOFTNET S7 Basis)
  • а также комбинации из перечисленных выше пакетов



Особенности

Комплекты с SIMATIC IPC477D

• Высокая стеепень применимости в производстве благодаря прочному корпусу и возможности работы в условиях сильных вибрационных и ударных нагрузок
• Высокая надежность инвестиций благодаря продолжительному сроку наличия компонент (более 5 лет после окончания активных поставок)
• Высокая преемственность компонент для длительной эксплуатации без серьезных конструкторских измнений
• Минимум усилий по сервису и эксплуатации:
  • Интерфейсы USB на передней и задней стороне компьютера для легкого доступа
• Высокая промышленная основа благодаря встроенным интерфейсам PROFIBUS DP/MPI или PROFINET
• Не требует обслуживания благодаря отсутствию вращающихся частей (вентиляторов и жесткого диска)
• Высокая гибкость применения благодаря расширениям (опционально) платой PCIe, вторым портом RS232, DVD
• Минимизация простоев благодаря высокой готовности
  • Эффективная самодиагностика (ПО DiagBase или SIMATIC IPC DiagMonitor)
  • Высокая надежность и безопасность встраиваемым технологиям
• Неотьемлеемая часть Totally Integrated Automation (TIA):
  • Увеличение производительности труда, минимизация инженерных расходов, сокращение цены жизненного цикла



Область применения

Комплекты с SIMATIC IPC477D

Панельный компьютер SIMATIC IPC477D разработан для использования непосредственно на оборудовании и сочетает высокую надежность с безопасностью embedded-платформы и открытость ПК с возможностью подключения периферийных устройств (таких как принтеры, клавиатуры и т.д.).

Благодаря небольшой глубине компьютера может устанавливаться даже при ограниченных размерах для монтажа.

Панельный компьютер для использования в производстве может встраиваться в дверцы шкафа управления или быть установлен в 19“стойку.

Компьютер SIMATIC HMI 477D является идеальной платформой для PC-based Automation:

• Визуализация на основе PC с помощью пакета SIMATIC WInCC RT Advanced
• Управление на основе PC с помощью пакета SIMATIC WinAC RTX

Siemens предлагает полный комплект гармонично согласованных компонентов автоматизации.



Дизайн

Комплекты с SIMATIC IPC477D

HMI 477D представляет из себя компактный панельный компьютер.

Основные характеристики

• Прочный полностью металлический корпус, устойчивый к вибрационным и ударным нагрузкам, с высокой электромагнитной совместимостью
• Встроенная графика, на AGP-шине: DVI-I: VGA (аналоговый) и DVI (цифровой); дисплейпорт
  • Разрешение с использованием дисплейпорта: до 1920 x 1200 пикселей / true color /от 60 до 120 Гц
  • Разрешение с использованием DVI-I: до 1920 x 1200 пикселей / true color
• Интерфейсы:
  • 2 x LAN 10/100/1000 Mбит/с Ethernet интерфейса (RJ45)
  • 4 x High-Speed USB V3.0 интерфейса
  • 1 x COM1 (RS232)
• изолированный блок питания: 24 В пост. тока (от 19,2 до 28,8 В)

Варианты конфигураций

• Процессоры:
  • Celeron 827E; 1,4 ГГц, 1,5 Мбайт Cache
  • Core i3-3217UE; 2 x 1,6 ГГц, 3 Мбайт Cache
  • Core i7-3517UE; 2 x 1,7 ГГц (Turboboost до 2,8 ГГц), 3 Мбайт Cache
• Оперативная память от 1 Гбайт (2/4/8 Гбайт опционально), DDR3 SDRAM
• Полевые шины
  • встроенный интерфейс PROFINET, 3 x RJ45, CP 1616-совместимый
  • встроенный интерфейс PROFIBUS DP/MPI, CP 5622-совместимый
• Аппаратные расширения:
  • второй встроенный интерфейс RS 232 (COM2)
  • 1 x PCIe-плата
• Носители информации:
  • Твердотельный диск SSD 50 Гбайт повышенной надежности или стандартный 80 Гбайт, надежная альтеранатива жесткому диску
  • слот CF карт (внешний доступный снаружи): 4 Гбайт, 8 Гбайт или 16 Гбайт
  • слот CF карт (внутренний, недоступный снаружи): 4 Гбайт, 8 Гбайт, 16 Гбайт
• Оптический привод DVD
• Предустановленные операционные системы:
  • Windows Embedded Standard 7

Характеристики блока управления:

панели управления в следующих вариантах:

• 12" Touch
  • 12” TFT- ЖК дисплей, 1280 x 800 пикселей
  • Сенсорный аналоговый резистивный экран
  • ограничения: нет PCIe, нет HDD, нет DVD, нет USB на передней панели
• 15" Touch
  • 15” TFT-ЖК дисплей, 1280 x 800 пикселей
  • Сенсорный аналоговый резистивный экран
  • USB V2.0 интерфейс (на передней панели)
• 19" Touch
  • 19” TFT-ЖК дисплей, 1366 x 768 пикселей
  • Сенсорный аналоговый резистивный экран
  • USB V2.0 интерфейс (на передней панели)
• 22" Touch
  • 22” TFT-ЖК дисплей, 1920 x 1080 пикселей
  • Сенсорный аналоговый резистивный экран
  • USB V2.0 интерфейс (на передней панели)
• 15" Touch/Key
  • 15” TFT-ЖК дисплей, 1200 x 800 пикселей
  • Сенсорный экран и мембранная клавиатура с 36 дополнительными функциональными клавишами
  • USB V2.0-интерфейс (на передней панели)

Компоненты для расширения

• 1 x PCIe-x4-свободный слот. Максимальная мощность: 5 Вт
• Для подключения дополнительных устройств имеются 4 High-Speed USB 3.0 интерфейса и два встроенных последовательных интерфейса

ПО SIMATIC IPC DiagMonitor

• Программный пакет для диагностики PC и генерации сообщений о проблемах PC
• Расширенный контроль температуры, сторожевой таймер
• Подсчет работы компонент компьютера для превентивного сервисного обслуживания
• Встроенная функция протоколирования, обширные текстовые сообщения, онлайн помощь (немецкий/английский)
• Мониторинг по протоколам SNMP и интерфейсу OPC

ПО SIMATIC IPC Image & Partition Creator

• Программный пакет для профилактического резервного копирования содержимого носителей информации (CF-карты, жесткий диск)
• Быстрое побитное восстановление системы, приложений со всеми настройками и данных на носителях
• Программный пакет для изменения разделов жесткого диска

SIMATIC IPC USB-FlashDrive

• Мобильное устройство для SIMATIC PC/PG
• Быстрый перенос данных (USB 2.0) и большой объем памяти
• Ультракомпактность и надежность

SIMATIC IPC Service USB-FlashDrive

• Мобильный носитель для резервного копирования и восстановления дисков
• Предустановленные пакеты Image & Partition Creator и BIOS Manager
• Ультракомпактность и надежность

Замечания:

Дополнительные сведения см. в разделе "компоненты для расширения“.



Функции

Комплекты с SIMATIC IPC477D

Диагностика

• DiagBase: Вcтроенные, настраиваемые функции мониторинга (программный контроль работы системы, контроль температуры процессора и материнской платы, а также диагностика CF карт и функции S.M.A.R.T для жестких дисков)
• Расширенная диагностика/сообщения по Ethernet, E-Mail, SMS и для прямого подключения к программному обеспечению SIMATIC через OPC (опционально через SIMATIC IPC DiagMonitor)

Управление

• Оптимальное управление процессом на основе программного контроллера WinAC RTX :
  • Программирование циклических задач
  • Генерация сообщений
  • Запуск заданий в нужное время и дату

Благодаря встроенной энергонезависимой памяти возможно сохранение до 128 Кбайт данных программного контроллера без использования источника бесперебойного питания. Полное сохранение всех даннных контроллера SIMATIC WinAC RTX возможно с использованием источника бесперебойного питания.

Функции безопасного управления с программным контроллером WinAC RTX F

Функции безопасного управления оборудованием реализованы в основном в программном обеспечении. Назначение системы безопасного управления состоит в том, чтобы в случае возникновения опасных событий перевести систему в безопасное состояние. Функции безопасного управления состоят главным образом из следующих компонентов:

• пользовательских алгоритмов безопасного управления в WinLC RTX F
• отказоустойчивых входных и выходных модулей (F-Peripherie)

F-периферия обеспечивает передачу сведений о поле (аварийного выключения, фотоэлементов, состояния двигателей). Она имеет все необходимые аппаратные и программные компоненты для безопасной обработки, в соответствии с требованиями безопасности. Пользователь программирует только функции на возникающие сообщения. Система безопасности для процесса может использовать пользовательские или встроенные системные функции для реагирования на эти события. Если F-системы, в случае возникновения ошибки больше не может выполнить пользовательский алгоритм, выполняется системная функция. Например, связанные с ошибкой выходы отключаются и F-процессор переходит при необходимости в СТОП.

Визуализация

Мощные возможности для визуализации процессов, на основе пакета SIMATIC WinCC RT Advanced. Пакет WinCC RT Advanced стоит на дополнительном разделе диска.

Открытые интерфейсы к данным процесса

С SIMATIC IPC427D поставляется SIMATIC NET OPC-Server (вариант с WinAC RTX), позволяющий открыть доступ к данным процесса другим программам. Через этот интерфейс данные контроллера может использовать любая система визуализации или обработки данных.

Коммуникации

Загрузка программы WinAC RTX с программного пакета SIMATIC STEP 7 , как и загрузка конфигурации проекта WinCC, осуществляется через встроенный интеерфейс Industrial Ethernet. Для этого должна быть установлена лицензия SIMATIC NET SOFTNET-S7 Lean. Загрузить и скачать программу S7 с WinAC RTX также можно через встроенный интерфейс PROFIBUS DP (при его наличии).

Дополнительное программное обеспечение

Возможно использование дополнительных программных пакетов при условии их совместимости с операционной системой Windows Embedded Standard 7.



Интеграция

Комплекты с SIMATIC IPC477D

Встроенные интерфейсы:

• EthernetВстроенный интерфейс PROFINET (10/100/1000 Мбит/с) можно использовать для IT-коммуникации и для обмена данными с устройствами автоматизации, такими как, например, SIMATIC S7 (с пакетом программного обеспечения “SOFTNET S7 Basic”).
• PROFIBUS onboard (Option) Дополнительный интерфейс PROFIBUS (до 12 Мбит/с) для подключения распределенной периферии или для соединения с контроллерами SIMATIC S7 (необходим пакет программ "SOFTNET для PROFIBUS“).
• Дополнительные интерфейсыДля подключения дополнительных периферийных устройств имеются 5 интерфейсов USB и два последовательных интерфейса.



Технические данные

Комплекты с SIMATIC IPC477D

Смотри раздел "PC-based Automation -> Industrie PC -> Panel PC -> SIMATIC IPC477D"



Заказные данные

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номер	PG	Описание продукта	Цена
6AV7240-.....-....	274	SIMATIC IPC 477D, COMPUTING UNIT, 4 USB (BACK) + 1 USB (FRONT), ETHERNET (10/100/1000);	2088.20
