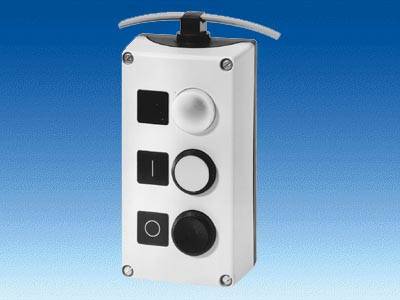

Корпуса с AS-Interface и элементами управления SIGNUM 3SB3 могут быть быстро интегрированы в сеть AS-Interface. С помощью компонентов корпуса с встроенным  AS-Interface могут быть легко установлены, а  уже существующие корпуса гибко заменеы или изменены.

Дизайн

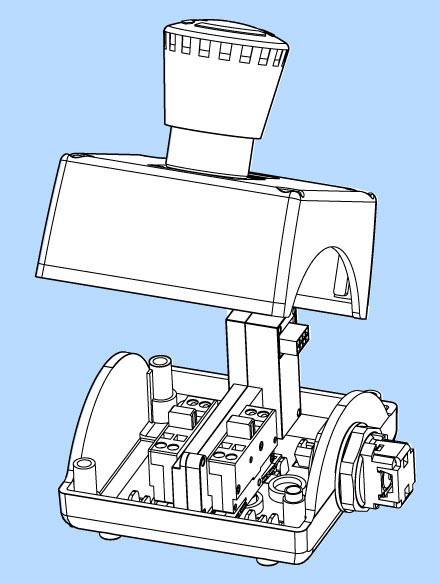

Корпуса с встроенным AS-Interface оборудованы коммутационными элементами и светодиодными ламподержателями с пружинной технологией подключения программы SIGNUM, а так же ведомыми устройствами, необходимыми для соединения коммутирующих элементов и ламподержателей AS-Interface.

Пустые корпуса, переключающие элементы, светодиодные ламподержатели, так же как и активаторные элементы могут быть найдены в Каталоге LV10, Раздел 9.

Модули AS-Interface, кабельная арматура и соединительные элементы требуют интегрирования коммутирующих элементов и ламподержателей светодиодов.

Возможны следующие типы ведомых устройств:

• Ведомое устройство в  A/B технологии с 4 входами и 3 выходами
• Ведомое устройство с 4 входами и 4 выходами
• F-ведомое устройство с 2 безопасными входами

Приведенная таблица показывает максимальное количество ведомых устройств, которые могут использоваться:

1) Только 1 x ведомое устройство 4I/4O или 4I/3O возможно для металлических корпусов

Для подключения ведомого устройства к коммутирующими элементами, ламподержателями и соединителями требуется один кабельный комплект .

Соединители устанавливаются в отверстия кабельных сальников в конце лицевой панели корпуса и используются для соединения AS-Interface или для формирования разводки проводов входов и выходов, которые не используются  в корпусе.

Для соединения шины AS-Interface могут быть выбраны следующие устройства:

• Терминал для трапециевидного кабеля AS-Interface. Кабель подсоединяется с использованием метода прокалывания изоляции и прокладывания рядом с корпусом (возможен только с пластиковыми корпусами)
• Сальники для трапециевидных кабелей AS-Interface или кабелей круглого сечения. Кабель вставляется в корпус.
• Подключение через соединитель M12.

Если для подключения  устройств управления используются не все входы и выходы установленного в корпусе ведомого устройства, свободные входы и выходы могут быть заглушены снаружи с верхнего или нижнего концов корпуса с разъемом M12 по запросу. Желательная разводка для разъема M12 должна быть обозначена в приложении к заказу (см. Раздел Опции (Options)).
Для питания входов  соединитель ведомого устройства S+ должен всегда быть подсоединен к гнезду. Для выходов OUT - соединитель должен быть подсоединен  к гнезду.
