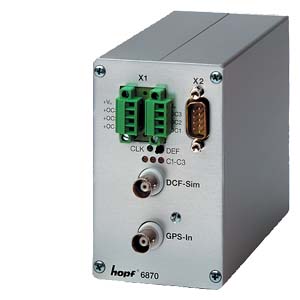

Компоненты GPS Прием сигналов точного времени DCF77 возможен только в зоне радиусом 800 км вокруг Франкфурта на Майне. В областях, где этот сигнал получить нельзя, для синхронизации времени рекомендуется использовать GPS (Global Positioning System – глобальная система позиционирования) приемник, использующий для этой цели спутниковую связь. В состав системы SINAUT ST7 включен GPS приемник, способный принимать сигналы точного времени и формировать на выходе сигналы DCF77. Последнее обстоятельство позволяет производить подключение выхода GPS приемника к антенному входу приемника сигналов точного времени DCF77 коммуникационного модуля TIM.
Комплект поставки GPS приемника включает в свой состав:
- Модуль GPS приемника, монтируемый на стандартную 35 мм профильную шину DIN.
- Наружную GPS антенну для настенного или мачтового монтажа с антенным кабелем длиной 25 м.
- BNC адаптер для подключения антенного кабеля GPS к кабелю адаптера приемникfсигналов точного времени DCF77.
- Программное обеспечение конфигурирования GPS приемника, работающее под управлением операционных систем Windows 3.x/ 95/ NT.
- Соединительный кабель длиной 1.5 м для подключения GPS приемника к компьютеру на время конфигурирования.
- Документацию.
Применение наружной антенны требует обязательного использования устройства молниезащиты.
Технические данные
Компоненты GPS | Техническая спецификация | GPS компоненты |
|---|---|
| Приемный модуль GPS |
|
| Интерфейсы |
|
| 9-ти ножечный Sub-D разъем |
| Подключение под винт |
| BNC разъем |
| BNC разъем |
| Блок питания | от 18 В до 60 В постоянного тока |
| Потребляемая мощность | 3.5 Вт |
| Конструкция |
|
| Алюминий |
| 65 x 105 x 130 |
| Приблизительно 700 г |
| Монтаж | на 35 мм стандартную DIN рейку |
| Косвенная грозозащита |
|
| Вход и выход для антенного кабеля | один BNC разъем для каждого |
| Заземление | Винтовое подключение M 6 |
| Конструкция |
|
| Алюминий |
| 250 x 155 x 95 |
| Приблизительно 3500 г |
| Время реакции | 1 нсек |
| Допустимая токовая нагрузка, волна 8/20 мсек | 5 кA |
| Уровень защиты при 6 кВ, волна 1.5/50 мсек на входе | < 12 В |
| Входной импеданс | 50 Ом |
| Вносимые потери | Максимально 3 дБ |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6NH9831-8LA | 5T1 | SINAUT ST7, GPS BS УСТРОЙСТВО МОЛНИЕЗАЩИТЫ 4495 ДЛЯ GPS | 254.40 |
