Сетевые предохранители

Для защиты преобразователя рекомендуется использовать комбинированные предохранители (тип 3NE1..) для защиты сетевого кабеля и силовых полупроводников. Эти предохрани-тели специально разработаны в соответствии с требованиями защиты входных полупроводниковых элементов выпрямителей:

• Высокое быстродействие
• Адаптированы для ограничения интеграла тока для полупроводниковых элементов
• Низкое напряжение дуги
• Улучшенное токоограничение (lower let-through values)

Более подробное описание предохранителей и их технические характеристики см. в соответствующем документе (заказной номер E20001-A700-P302-Х-7600, 05/03).

Сетевые дроссели (реакторы)

Для питающей сети с высоким значением мощности К.З. сетевой коммутационный дроссель требуется для защиты самого преобразователя от значительно высоких гармонических токов, и, следовательно, от перегрузки – с одной стороны, а с другой стороны – для снижения обратного влияния на сеть (гармоники тока) до допустимых пределов. Величина гармоник тока зависит от общего индуктивного сопротивления, состоящего из сетевого дросселя и входного индуктивного сопротивления сети. Сетевые дроссели можно не использовать если входное индуктивное сопротивление сети достаточно велико, т.е. значение относительной мощности К.З. сети (RSC) должно быть достаточно мало.

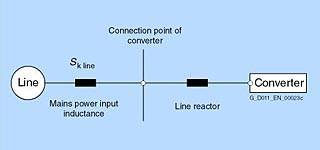

RSC = отношение мощности короткого замыкания сети S_{K Line}к основной полной мощности подсоединенного преобразователя S (в соответствии с EN 50 178 / VDE 0160).

Для приводов SINAMICS G150 ниже приводится таблица с рекомендациями применения входных дросселей:

На практике часто бывает, что параметры сети, от которой запитываются индивидуальные привода не известны, т.е. неизвестна мощность К.З. сети в точке подключения преобразователя. Поэтому рекомендуется всегда использовать сетевой дроссель, подключенный последовательно с преобразователем. По этой причине шкафные привода мощностью до 500кВт включительно комплектуются 2%-дросселями в базовой комплектации.

Не использовать сетевой дроссель (опция L22) можно только тогда, когда относительная мощность К.З. сети известна и меньше значений, показанных в таблице выше.

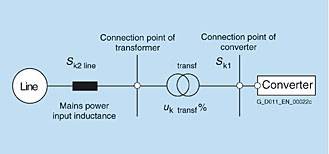

В этом случае мощность короткого замыкания сети S_k1 в точке подключения преобразователя рассчитывается примерно так:

S _k1 = S_transf / (u_{k transf} + S_transf / S_{k2 line} )

В случае применения мощных низковольтных преобразова-телей частоты рекомендуется подключать их к высоковольтной сети через понижающий трансформатор; это позволит минимизировать обратное влияние гармоник на сеть. Поэтому, регуляторы скорости вращения SINAMICS G130 мощностью свыше 500кВт не комплектуются сетевыми дросселями в базовом исполнении.

Однако, сетевой дроссель (опция L23) обязательно должен применяться в следующих случаях:

• при применении шкафных регуляторов скорости вращения мощностью свыше 500кВт  в системе, где относительная мощность К.З. сети RSC > 20; или
• при применении фильтра подавления радиопомех.

Фильтры подавления радиопомех

Регуляторы скорости вращения SINAMICS G130 шкафного исполнения полностью соответствуют стандарту EN 61 800-3 электромагнитной совместимости электрических приводов, при условии, что эти шкафные регуляторы встроены в систему с учетом и в соответствии с требованиями электромагнитной совместимости.

Соотвествие ограничениям, накладываемых нормами EN55011  для Класса 1 (общепромышленное применение), обеспечива-ется применением предлагаемого фильтра эл.-магн. совмести-мости вместе с использованием TN-системы (с заземленной нейтралью).
