Концентраторы шины Ex, называемые также как мультибарьеры, являются безопасными блоками распределения для устройств, подключенных к шине PROFIBUS PA, что позволяет сократить затраты на установку и уменьшить количество шинных кабелей.

Особенности

• Использование в зоне повышенной опасности класса 1
• Используется технология безопасности (safe) для сети PROFIBUS PA
• Стандартный PROFIBUS PA шлюз может быть установлен в зоне повышенной опасности класса
• 4 подключения, защита от короткого замыкания, ток для каждого из каналов 40 mA
• Увеличение шинных узлов сегмента на сети PROFIBUS PA
• Уменьшение количества PROFIBUS PA сегментов
• уменьшение нагрузки на общей шине PROFIBUS PA при использовании концентраторов с внешним питанием
• Длина одной ветки: максимум 120 m
• Может быть активирован встроенный шинный терминатор
• Индикаторы состояния
• Различное напряжение питания: DC 24 V / AC 120 V / AC 230 V (Ex Hub-iPlus)
• "Горячая" замена eXLink коннекторов зоне повышенной опасности класса 1
• Длина всего шинного сегмента: 1900 м

Дизайн

Типы

Ex Hub-i

• для использования в зонах повышенной опасности категории 1, 2, 21 или 22
• Соединение с PROFIBUS PA шиной
• 4 безопасных подключений, защита от короткого замыкания, для каждого из соединений ток 40 mA, максимальная длина 120 m
• электрическая изоляция между PROFIBUS PA общей шиной и PROFIBUS PA сегментами
• без внешнего питания

Ex Hub-iPlus

• для использования в зонах повышенной опасности категории 1, 2, 21 или 22
• Соединение с PROFIBUS PA шиной
• 4 безопасных подключений, защита от короткого замыкания, для каждого из соединений ток 40 mA, максимальная длина 120 m
• электрическая изоляция между PROFIBUS PA общей шиной и PROFIBUS PA сегментами
• с внешним питанием  (опционально: DC 24 V, AC 120 V, AC 230 V)
• максимальная нагрузка шины PROFIBUS: 10 mA

Ex Hub-PA Protector

• Распределитель (в зонах повышенной опасности категории 2)
• 6 каналов,защищенных от короткого замыкания,  для каждого ток 60 mA
• без внешнего питания

Горячая замена в зоне повышенной опасности категории 1 с использованием безопасных коннекторов

При установке оборудования в зоне повышенной опасности важно иметь доступ и производить замену компонентов ввода/вывода при их функционировании. К концентраторам  Ex должен быть постоянный доступ.

Для подключения и отключения  полевых устройств без повреждения  используются eXLink коннекторы. Вместе с Т-коннекторами они позволяют расширять общую линию без отключения других компонентов в сети.

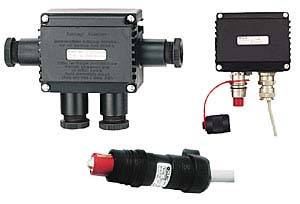

T-distributors с eXLink коннекторм (выше справ) и eXLink коннектор (ниже)

Быстрый монтаж

Концентраторы Ex Hubs устанавливаются достаточно просто и быстро с использованием простых фиксирующих болтов.

Функции

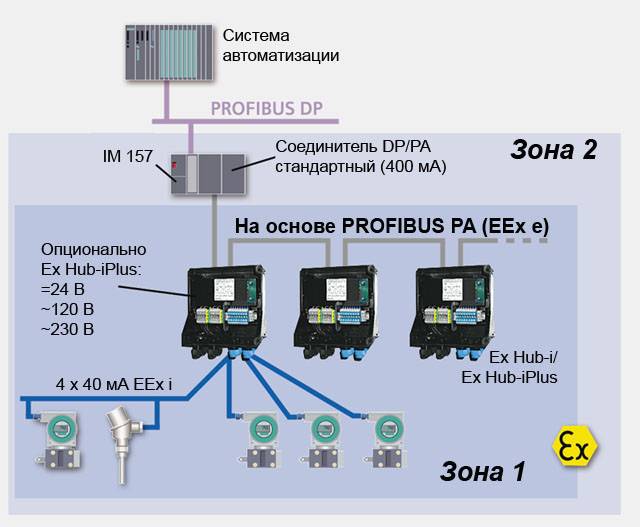

Посредством электрической изоляции концентратор шины позволяет подключать устройства через DP/PA шлюз в DP/PA линке и работать с повышенным напряжением и током (400 mA). Это позволяет увеличить количество устройств на шинном сегменте, которые соединены в зоне повышенной опасности. Также концентратор может иметь внешнее питание, что позволяет уменьшить общую нагрузку на шине PROFIBUS PA к минимальной и увеличить длину кабельной трассы.

Концентратор имеет защиту от короткого замыкания, т.е. ошибка в одном сегменте не влияет на работоспособность других сегментов и шины PROFIBUS PA в целом. Таким образом, устройства могут быть интегрированы в существующую шинную структуру без труда. В итоге использование данных модулей позволяет  уменьшить затраты на установку, обслуживание и пусконаладочные работы.

Замечание:
Барьер *-FB-Ex4.* может работать совместно с SIMATIC PCS 7 V5, V6 и V7.

Чертеж

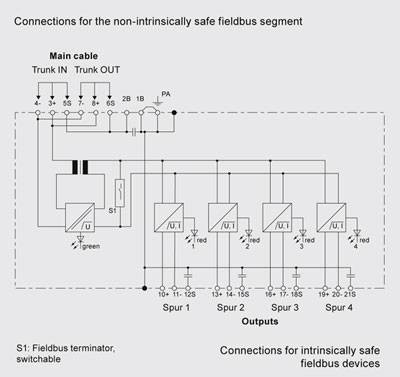

Схема подключения барьера *-FB-Ex4.*

Дальнейшая информация

CEAG Apparatebau
Hundsbach GmbH & Co OHG
Bussmatten 10-12
77815 Bühl / Baden, Germany

Tel.: +49 7223 9909 – 117
Fax.: +49 7223 9909 - 140

E-mail: info-ah@ceag.de

Дополнительную информацию Вы можете получить в Интернете по адресу.

http://www.ceag.de
