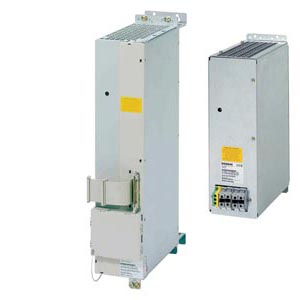

Конденсаторный модуль 2,8 mF; 4,1 mF и 20 mF Конденсаторные модули служат для увеличения емкости промежуточного контура.Таким образом, динамически возникающая энергия может накапливаться или могут подавляться кратковременные отключения питания.
Область применения
Конденсаторный модуль 2,8 mF; 4,1 mF и 20 mF - модули с 2,8 mF, 4,1 mF для динамического накопления энергииЭти модули подключаются для динамических процессов без схемы предварительной зарядки непосредственно к промежуточному контуру. При этом учитывать границы загрузки сетевых модулей.
- модули с 20 mF для шунтирования отключений сетиЭти модули заряжаются через внутренний резистор, чтобы снять нагрузку с центральной шины. При падении напряжения промежуточного контура из-за отключения сети диод соединяет конденсаторную батарею с промежуточным контуром и поддерживает его. Из-за резистора динамическое потребление энергии здесь невозможно.
Дизайн
Конденсаторный модуль 2,8 mF; 4,1 mF и 20 mF - централизованные модули подходят для внутреннего и внешнего охлаждения. Индикация сигнализирует готовность к работе от напряжения заряда приблизительно в 300 В.
- децентрализованные модули могут монтироваться в любом месте.
| Модуль питания | Модуль контроля на промежуточном контуре | ||
|
| без | 1 | 2 до макс. 3 |
| Конденсаторные модули 2,8 mF, подключаемые | |||
| UE 5 кВт | – | – | – |
| UE 10 кВтE/R 16 кВт | 2 | 2 | 2 |
| UE 28 кВтE/R 36 кВт до 120 кВт | 7 | 7 | 7 |
| Конденсаторные модули 4,1 mF, подключаемые | |||
| UE 5 кВт | – | – | – |
| UE 10 кВтE/R 16 кВт | 1 | 1 | 1 |
| UE 28 кВтE/R 36 кВт до 120 кВт | 4 | 4 | 4 |
| Конденсаторные модули 20 mF, подключаемые | |||
| UE 5 кВт | – | – | – |
| UE 10 кВт/UE 28 кВтE/R 16 кВт до 120 кВт | 3 | 1 | – |
Технические данные
Конденсаторный модуль 2,8 mF; 4,1 mF и 20 mF | Конденсаторные модули | Децентрализованные | Централизованные | ||
| Емкость конденсаторной батареи | 2,8 mF | 4,1 mF | 4,1 mF | 20 mF |
| Напряжение измерения UDC | 350 V ...750 V ... | |||
| Накопительная способность w = 1/2 x C x U2 при 600 В | 504 Ws | 738 Ws | 738 Ws | 3215 Ws |
| Время зарядки до: | как системная интеграция | 2 мин | ||
| Время разрядки до 10% UDC до (1) | 30 мин | 40 мин | ||
| Температурный диапазон | 0 °C ...+55 °C | |||
| Вес, около | 5,3 кг | 5,8 кг | 7,5 кг | 21,5 кг |
| Размеры Д x В x Ш в мм, около | 100 x 334 x 231 | 100 x 480 x 211 | 300 x 480 x 211 | |
1) Для сокращения времени разрядки рекомендуется использовать вместе с импульсным модулем сопротивления, так как с его помощью возможна быстрая разрядка.
Дальнейшая информация
Преобразователи SIMODRIVE 611 Дальнейшую информацию см. в руководстве по конфигурированию для SIMODRIVE 611 digital, преобразователей и нормативы EMC для SINUMERIK, SIROTEC, SIMODRIVE, SIMOTION, SINAMICS S120. Подходящие кабели см. Системы соединений MOTION-CONNECT.
| Designation | Заказной №. |
|---|---|
| Руководство по конфигурированию Преобразователь SIMODRIVE 611 digital |
|
| 6SN1197-0AA00-1AP1 |
| 6SN1197-0AA00-1BP1 |
| 6SN1197-0AA00-1CP0 |
| 6SN1197-0AA00-1DP0 |
| 6SN1197-0AA00-1EP0 |
Дополнительную информацию см.:
http://support.automation.siemens.com/WW/view/en/10804940/133300
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6SN1112-1AB00-0BA0 | 752 | SIMODRIVE 611 КОНДЕНСАТОРНЫЙ МОДУЛЬ 4,1 MF ДЛЯ ПОДКЛЮЧЕНИЯ К ПРОМЕЖУТОЧНОМУ КОНТУРУ В ЦЕЛЯХ ЭНЕРГЕТИЧЕСКОЙ ПОДДЕРЖКИ Ш X В X Г ( ММ) 100 X 480 X 211 | 1016.33 |
| 6SN1112-1AB00-0CA0 | 752 | SIMODRIVE 611 КОНДЕНСАТОРНЫЙ МОДУЛЬ 20 MF ДЛЯ ПОДКЛЮЧЕНИЯ К ПРОМЕЖУТОЧНОМУ КОНТУРУ В ЦЕЛЯХ ЭНЕРГЕТИЧЕСКОЙ ПОДДЕРЖКИ Ш X В X Г ( ММ) 300 X 480 X 211 | 3694.47 |
| 6SN1112-1AB00-1AA0 | 752 | SIMODRIVE 611 ДЕЦЕНТРАЛИЗОВАННЫЙ КОНДЕНСАТОРНЫЙ МОДУЛЬ 2,8 MF ДЛЯ ПОДКЛЮЧЕНИЯ К ПРОМЕЖУТОЧНОМУ КОНТУРУ В ЦЕЛЯХ ЭНЕРГЕТИЧЕСКОЙ ПОДДЕРЖКИ ШXВXГ ММ 100X334X231 IP 20 | 985.20 |
| 6SN1112-1AB00-1BA0 | 752 | SIMODRIVE 611 ДЕЦЕНТРАЛИЗОВАННЫЙ КОНДЕНСАТОРНЫЙ МОДУЛЬ 4,1 MF ДЛЯ ПОДКЛЮЧЕНИЯ К ПРОМЕЖУТОЧНОМУ КОНТУРУ В ЦЕЛЯХ ЭНЕРГЕТИЧЕСКОЙ ПОДДЕРЖКИ ШXВXГ ММ 100X334X231 IP 20 | 1154.35 |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6SN1197-0AA00-1AP1 | 752 | SIMODRIVE 611 DIGITAL ДОКУМЕНТАЦИЯ: РУКОВОДСТВО ПО ПРОЕКТИРОВАНИЮ ПРЕОБРАЗОВАТЕЛЕЙ ВЫПУСК 05/08, НЕМЕЦКИЙ | 99.50 |
| 6SN1197-0AA00-1BP1 | 752 | SIMODRIVE 611 DIGITAL ДОКУМЕНТАЦИЯ ДОКУМЕНТАЦИЯ: РУКОВОДСТВО ПО ПРОЕКТИРОВАНИЮ ПРЕОБРАЗОВАТЕЛЕЙ ВЕРСИЯ 05/08, АНГЛИЙСКИЙ | 99.50 |
