Контроль числа оборотов - Реле контроля электрических величин

Реле 3UG30 51 используется совместно с датчиком для контроля снижения числа оборотов двигателя.

Область применения

Обрыв или проскальзывание ремня привода
Контроль остановки (без защиты персонала)
Контроль полноты прохождения транспортируемых деталей

Функции

Контроль падения частоты вращения осуществляется по принципу задержки отпускания со временем отработки сигнала. В течение заданного на лицевой панели времени (Value) на вход IN1 или IN2 должен поступить новый импульс, для того чтобы реле оставалось притянутым. Реле контроля проверяет нарастающий фронт сигнала, то есть даже длительный сигнал будет интерпретирован как отсутствие импульса. Если подтверждающий импульс не поступает, что соответствует снижению частоты вращения двигателя, то выходное реле отпускается. Чтобы обеспечить возможность пуска привода, выходное реле остается притянутым в течение времени Т, даже если частота вращения еще не достигла заданного значения (перемыкание на период разгона).

Реле контроля может применяться во всех случаях, когда требуется контролировать непрерывный импульсный сигнал(контроль движения конвейерной ленты, контроль полноты, контроль прохождения, контроль тактовых импульсов).

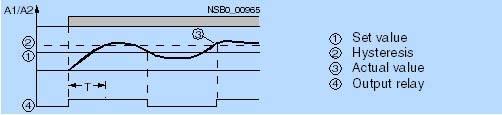

Контроль частоты вращения без сохранения (NO MEMORY)

При снижении частоты вращения привода ниже установленного значения выходное реле отпускается. Оно притягивается вновь, когда частота вращения станет больше установленного значения плюс постоянный гистерезис.

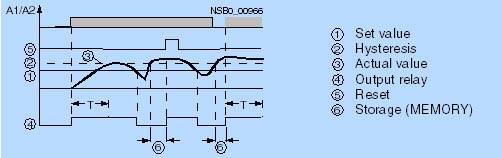

Контроль частоты вращения с сохранением (MEMORY)

При отпускании выходного реле это состояние сохраняется, даже если частота вращения снова примет допустимые значения. Это сохраненное состояние можно прервать подачей управляющего сигнала на клемму сброса или отключением напряжения питания по крайней мере на 200 мс.

Технические данные

Дополнительную информацию Вы можете получить, нажав кнопку с этим символом.

Технические данные [PDF]

Загрузить PDF-файл.

Для просмотра информации в формате PDF необходимо установить Adobe Acrobat Reader.

Чертеж

3UG30 51

Схема подключения

3UG30 51

Заказные данные

Заказной №	Описание	Вес (кг)	Доставка	Мин. зак. (шт)
3UG4651-1AA30	DIGITAL MONITORING RELAY SPEED MONITORING FROM 0.1 TO 2200 REV/MIN OVERSHOOT AND UNDERSHOOT AC/DC 24V DC AND AC 50 TO 60 HZ STARTUP DELAY 1 TO 900S TRIPPING DELAYED 0.1 TO 99.9S HYSTERESIS 0.1 TO 99 REV/MIN 1 CHANGEOVER CONTACT W. OR W/O ERROR LOG SCREW T	0.12	3 - 5 недель (A)	1
3UG4651-1AW30	DIGITAL MONITORING RELAY SPEED MONITORING FROM 0.1 TO 2200 REV/MIN OVERSHOOT AND UNDERSHOOT AC/DC 24 TO 240V DC AND AC 50 TO 60 HZ STARTUP DELAY 1 TO 900S TRIPPING DELAYED 0.1 TO 99.9S HYSTERESIS 0.1 TO 99 REV/MIN 1 CHANGEOVER CONTACT W. OR W/O ERROR LOG	0.13	3 - 5 недель (A)	1
3UG4651-2AA30	DIGITAL MONITORING RELAY SPEED MONITORING FROM 0.1 TO 2200 REV/MIN OVERSHOOT AND UNDERSHOOT AC/DC 24V DC AND AC 50 TO 60 HZ STARTUP DELAY 1 TO 900S TRIPPING DELAYED 0.1 TO 99.9S HYSTERESIS 0.1 TO 99 REV/MIN 1 CHANGEOVER CONTACT W. OR W/O ERROR LOG SPRING-	0.12	3 - 5 недель (A)	1
3UG4651-2AW30	DIGITAL MONITORING RELAY SPEED MONITORING FROM 0.1 TO 2200 REV/MIN OVERSHOOT AND UNDERSHOOT AC/DC 24 TO 240V DC AND AC 50 TO 60 HZ STARTUP DELAY 1 TO 900S TRIPPING DELAYED 0.1 TO 99.9S HYSTERESIS 0.1 TO 99 REV/MIN 1 CHANGEOVER CONTACT W. OR W/O ERROR LOG	0.13	3 - 5 недель (A)	1

Аксессуары

Заказной №	Описание	Вес (кг)	Доставка	Мин. зак. (шт)
3RP1902	ПЛОМБИРУЕМАЯ КРЫШКА ДЛЯ УСТРОЙСТВ С 1 ИЛИ 2 ПЕРЕКИДНЫМИ КОНТАКТАМИ	0.004	3 - 5 недель (P)	5
3RP1903	АДАПТЕР ДЛЯ ВИНТОВОГО ПОДКЛЮЧЕНИЯ ДЛЯ УСТРОЙСТВ С 1 ИЛИ 2 ПЕРЕКИДНЫМИ КОНТАКТАМИ	0.002	3 - 5 недель (P)	10
3RT1900-1SB20	ИДЕНТИФИКАЦИОННАЯ ТАБЛИЧКА 20X7 MM БИРЮЗОВЫЙ ЦВЕТ УПАКОВКА С 17 РАМК. 20 ТАБЛИЧЕК НА РАМКУ = 340 ТАБЛИЧЕК (ПРЕДПОЧТИТЕЛЬНЫЙ ТИП)	22	6 - 8 недель (C)	340
