• Реле для контроля сопротивелния изоляции между незаземленным однофазными и трехфазными сетями переменного тока и защитным проводом
• Принцип измерения с наложением постоянного напряжения
• Два переключаемых диапазона измерения от 1 до 110 кОм
• Плавная настройка в пределах диапазона измерения
• Выбор
  • Функция автоматического сброса с фиксированным  гистерезисом или
  • Сохранение срабатывания
• Функция тестирования при помощи тестовой кнопки на лицевой панели и зажимов подключения
• Коммутация на выходе: 1 перекидной контакт
• Индикатор пробоя изоляции-красный светодиод
• Индикатор напряжения питания-зеленый светодиод
• Соответствие нормам ЭМС согласно EN 50081 и EN 61000-6-2.

Область применения

Реле контроля 3UG30 81 предназначено для контроля изоляции в сетях переменного тока с одной или тремя фазами в  заземленных сетях (IT-сети).

Напряжение питания

3UG30 81-1АК20 является аппаратом с возможностью подключения комбинированного питания. На аппарат может подаваться только одно напряжение питания! Клеммы А1-А2 необходимо использовать для подключения переменного тока 230 В, а клеммы А1-В2 — для подключения переменного тока115 В.

Аппарат 3UG30 81-AW30 имеет на клеммах А1-А2 диапазон широкого напряжения от 24 В до 240 В AC/DC.

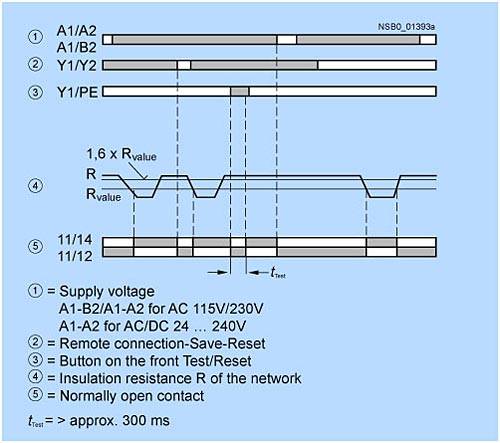

Функции

Реле контроля измеряет сопротивление изоляции между незаземленной сетью переменного тока и соответствующим защитным проводом.

Измерение осуществляется путем наложения постоянного тока измерения.

Реле контроля предназначено для диапазона сопротивления изоляции от 1 до 100 кОм в двух диапазонах. На лицевой панели при помощи переключателей диапазонов можно выбрать диапазон от 1 до 110 кОм и от 10 до 110 кОм. В пределах выбранного диапазона реле контроля можно плавно настроить на соответствующие условия изоляции.

Если сопротивление изоляции ниже установленного значения срабатывания, то выходное реле возбуждается, загорается красный светодиод (индикатор неполадки).

При превышении сопротивления изоляции более чем в 1,6 раза (соответствует 60% гистерезиса) от установленного значения срабатывания выходное реле вновь возвращается в состояние покоя.

Функция тестирования

Подключение заземления симулируется при помощи тестовой кнопки, расположенной на лицевой панели. После нажатия кнопки «Test» в течение минимум 300 мс выходное реле возбуждается и загорается светодиод-индикатор неполадки. К клеммам Y1- Y2 может подключаться внешняя тестовая кнопка. Функция запускается при помощи НО-контакта.

Сохранение состояние сбоя

Реле контроля предназначено для сетей переменного тока. Последовательно подключенные выпрямители должны быть

гальванически разделены с контролируемым измерительным реле.

Технические данные

Дополнительную информацию Вы можете получить, нажав кнопку с этим символом.

Технические данные [PDF]

Чертеж

3UG30 81

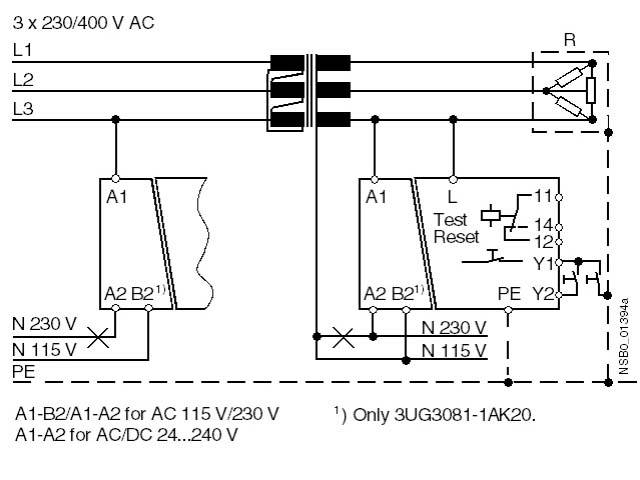

Схема подключения

Схема соединений для сетей до to 400 V AC

Заказные данные

Аксессуары
