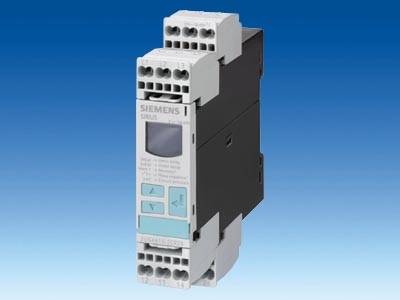

 Однофазные реле контроля AC и DC (переменного и постоянного) тока относительно установленного порога срабатывания на повышение и понижение. Они различаются отношением их диапазонов измерения и типом напряжения. |
Особенности - Исполнения с широким допустимым диапазоном напряжений
- Настраиваемые значения на повышение напряжения, понижение напряжения и контроля напряжения в технике "окна"
- Свободно конфигурируемая выдержка времени реакция на переустановку
- Установочная ширина 22.5 мм
- Постоянное отображение ФАКТИЧЕСКОЙ величины и сообщения о состоянии
- Все исполнения со съемными клеммными блокам
- Все исполнения с винтовыми зажимами или альтернативно с инновационными пружинными зажимами
|
Область применения - Контроль повышения и понижения напряжения
- Контроль функциональных возможностей и электрических нагрузок
- Контроль обрыва цепи
- Пороговый выключатель для 4 сигнальных элементов от 4 до 20 мА
|
Функции |
Технические данные [PDF] |
Технические данные  Дополнительную информацию Вы можете получить, нажав кнопку с этим символом. |
Чертеж  | | B | | Тип | 3UG46 21
3UG46 22 | | Съемные клеммные блоки | | С пружинными зажимами | 94 | | С винтовыми зажимами | 92 |
|

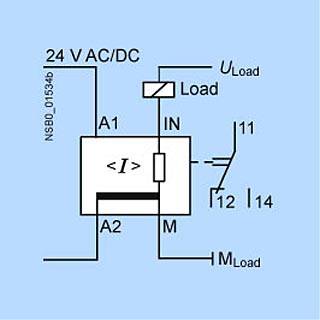

Схема подключения [PDF] |
Схема подключения3UG46 21-.AA30
3UG46 22-.AA30  3UG46 21-.AW30
3UG46 22-.AW30  Расположение зажимов 3UG46 21
3UG46 22  |
Заказные данные | Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) | | 3UG4621-1AA30 | ЦИФРОВОЕ РЕЛЕ КОНТРОЛЯ ТОКА, 22.5 MM FROM 2 ДО 500 MA AC/DC OVERSHOOT AND UNDERSHOOT 24 V AC/DC DC AND AC 50 ДО 60 HZ START KICK AND SPIKE DELAY 0.1 ДО 20 S ГИСТЕРЕЗИС 0.1 ДО 250 MA 1 ПЕРЕКИДНОЙ КОНТАКТWITH ИЛИ WITHOUT ERROR LOG SCREW TERMINAL FOLLOW-ON INAL FOLLOW-ON PRODUCT FOR 3UG3521-1AC.. | 0.147 | 3 - 5 недель (A) | 1 | | 3UG4621-1AW30 | ЦИФРОВОЕ РЕЛЕ КОНТРОЛЯ ТОКА, 22.5 MM FROM 2 ДО 500 MA AC/DC OVERSHOOT AND UNDERSHOOT 24 ДО 240 V AC/DC DC AND AC 50 ДО 60 HZ START KICK AND SPIKE DELAY 0.1 ДО 20 S ГИСТЕРЕЗИС 0.1 ДО 250 MA 1 ПЕРЕКИДНОЙ КОНТАКТWITH ИЛИ WITHOUT ERROR LOG SCREW TERMINAL FOLEW TERMINAL FOLLOW-ON PRODUCT FOR 3UG3521-1AL20, 3UG3521-1AG20 AND 3UG3521-1AC48-0AA1 | 0.147 | 3 - 5 недель (A) | 1 | | 3UG4621-2AA30 | ЦИФРОВОЕ РЕЛЕ КОНТРОЛЯ ТОКА, 22.5 MM FROM 2 ДО 500 MA AC/DC OVERSHOOT AND UNDERSHOOT 24 V AC/DC DC AND AC 50 ДО 60 HZ START KICK AND SPIKE DELAY 0.1 ДО 20 S ГИСТЕРЕЗИС 0.1 ДО 250 MA 1 ПЕРЕКИДНОЙ КОНТАКТWITH ИЛИ WITHOUT ERROR LOG SPRING-LOAD TECHNOLOGYD TECHNOLOGY | 0.147 | 3 - 5 недель (A) | 1 | | 3UG4621-2AW30 | ЦИФРОВОЕ РЕЛЕ КОНТРОЛЯ ТОКА, 22.5 MM FROM 2 ДО 500 MA AC/DC OVERSHOOT AND UNDERSHOOT AC/DC24 ДО 240V DC AND AC 50 ДО 60 HZ START KICK AND SPIKE DELAY 0.1 ДО 20 S ГИСТЕРЕЗИС 0.1 ДО 250 MA 1 ПЕРЕКИДНОЙ КОНТАКТWITH ИЛИ WITHOUT ERROR LOG SPRING-LOAD TECHNOLOG-LOAD TECHNOLOGY | 0.147 | 3 - 5 недель (A) | 1 | | 3UG4622-1AA30 | CURRENT MONITORING, 22.5 MM FROM 0.1 ДО 10 A AC/DC OVERSHOOT AND UNDERSHOOT 24 V AC/DC DC AND AC 50 ДО 60 HZ START KICK AND SPIKE DELAY 0.1 ДО 20S ГИСТЕРЕЗИС 0.01 ДО 0.5 A 1 ПЕРЕКИДНОЙ КОНТАКТWITH ИЛИ WITHOUT ERROR LOG ВИНТОВОЕ ПОДСОЕДИНЕНИЕ FOLLOW-ON PRO 3UG3522-1AC.. | 0.147 | 3 - 5 недель (A) | 1 | | 3UG4622-1AW30 | ЦИФРОВОЕ РЕЛЕ КОНТРОЛЯ ТОКА, 22.5 MM FROM 0.1 ДО 10 A AC/DC OVERSHOOT AND UNDERSHOOT 24 ДО 240 V AC/DC DC AND AC 50 ДО 60 HZ START KICK AND SPIKE DELAY 0.1 ДО 20 S ГИСТЕРЕЗИС 0.01 ДО 0.5 A 1 ПЕРЕКИДНОЙ КОНТАКТWITH ИЛИ WITHOUT ERROR LOG SCREW TERMINAL FOLEW TERMINAL FOLLOW-ON PRODUCT FOR 3UG3522-1AL20, 3UG3522-1AG20 AND 3UG3522-1AC48-0AA1 | 0.147 | 3 - 5 недель (A) | 1 | | 3UG4622-2AA30 | ЦИФРОВОЕ РЕЛЕ КОНТРОЛЯ ТОКА, 22.5 MM FROM 0.1 ДО 10 A AC/DC OVERSHOOT AND UNDERSHOOT 24 V AC/DC DC AND AC 50 ДО 60 HZ START KICK AND SPIKE DELAY 0.1 ДО 20 S ГИСТЕРЕЗИС 0.01 ДО 0.5 A 1 ПЕРЕКИДНОЙ КОНТАКТWITH ИЛИ WITHOUT ERROR LOG SPRING-LOAD TECHNOLOGYD TECHNOLOGY | 0.147 | 3 - 5 недель (A) | 1 | | 3UG4622-2AW30 | ЦИФРОВОЕ РЕЛЕ КОНТРОЛЯ ТОКА, 22.5 MM FROM 0.1 ДО 10 A AC/DC OVERSHOOT AND UNDERSHOOT 24 ДО 240 V AC/DC DC AND AC 50 ДО 60 HZ START KICK AND SPIKE DELAY 0 ДО 20 S ГИСТЕРЕЗИС 0.01 ДО 0.5 A 1 ПЕРЕКИДНОЙ КОНТАКТWITH ИЛИ WITHOUT ERROR LOG SPRING-LOAD TECHNOLOG-LOAD TECHNOLOGY | 0.147 | 3 - 5 недель (A) | 1 |
|
Аксессуары | Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) | | 3RP1902 | ПЛОМБИРУЕМАЯ КРЫШКА ДЛЯ УСТРОЙСТВ С 1 ИЛИ 2 ПЕРЕКИДНЫМИ КОНТАКТАМИ | 0.004 | 3 - 5 недель (P) | 5 | | 3RP1903 | АДАПТЕР ДЛЯ ВИНТОВОГО ПОДКЛЮЧЕНИЯ ДЛЯ УСТРОЙСТВ С 1 ИЛИ 2 ПЕРЕКИДНЫМИ КОНТАКТАМИ | 0.002 | 3 - 5 недель (P) | 10 | | 3RT1900-1SB20 | ИДЕНТИФИКАЦИОННАЯ ТАБЛИЧКА 20X7 MM БИРЮЗОВЫЙ ЦВЕТ УПАКОВКА С 17 РАМК. 20 ТАБЛИЧЕК НА РАМКУ = 340 ТАБЛИЧЕК (ПРЕДПОЧТИТЕЛЬНЫЙ ТИП) | 22 | 6 - 8 недель (C) | 340 |
|
|
