Двух уровневый контроль с отдельным датчиком

Датчик Sonar-BERO для контроля сдваивания листов 3RX2 210 состоит из схемы обработки сигнала и двух ультразвуковых датчиков (излучателя и приемника).

• Надежная регистрация многослойных листов бумаги, листов пластика или металлической фольги
• Диапазон измерения от 20 г/м² бумаги до 1100 г/м² картона
• Ручная или автоматическая настройка
• УЗ-датчики в корпусах с резьбой М 18
• Электронные выходы, устойчивые к короткому замыканию (pnp)
• Подключение через штекер М12

Дизайн

Излучатель и приемник внешне одинаковы и монтируются под углом 30° ( ± 10° ) и, соответственно, 5° к вертикали. Настройка осуществляется внутренним переключателем S2. Если система используется с углом наклона от 5° до 20°. переключатель S2 (режим работы) следует поставить в положение "1".

Контролируемый материал должен находиться выше излучателя примерно на 5 … 15 мм. Больший угол наклона увеличивает диапазон пульсаций, например, при наклоне 40° допустима пульсация в пределах 60 % от измеряемого поля.

Расстояние между излучателем и приемником должно быть не менее 20 мм и не более 60 мм. При этом необходимо соблюдать точность ориентации (±1°). Несоосная ориентация приводит к сужению рабочего диапазона.

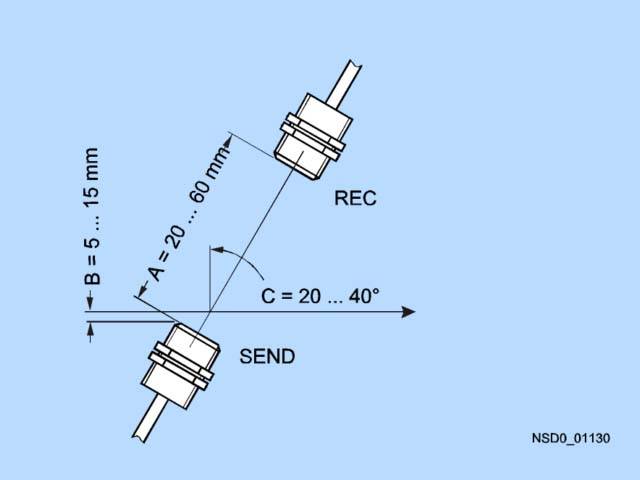

Крепление датчика

Функции

Приборы применяются в основном для контроля бумажных листов, а также пластиковых пленок и металлической фольги. Каждый лист сравнивается с хранящимся в памяти эталоном и при одинарном или двойном листе дается соответствующая индикация.

Обрабатывающее устройство 3RX2 210 на двух выходах А1 и А2 непрерывно показывает состояние в промежутке между УЗ-датчиками. Выход А1 «одинарный лист» активен, когда между датчиками находится только один лист. Выход А2 «двойной лист» активен, когда между датчиками находится два листа или больше. Два светодиода дополнительно сигнализируют о состоянии выходов. Желтый светодиод А1 указывает на одинарный лист, красный светодиод А2 -на двойной.

Программирование

Блок обработки может настраиваться двумя способами.

Интерфейс пользователя

Ручная настройка

Переключатель S1 (настройка) находится в положении "1".

Настройка на регистрируемый материал производится либо кнопкой "SET" на панели прибора, либо управляющей командой на входе "SET" штекера М 12 (контакт 5). Найденное значение хранится в памяти до следующей настройки. Для настройки между ультразвуковыми датчиками помещается одинарный лист и дается команда "SET".

Для настройки прибору 3RX2 210 требуется макс 100 мс и, следовательно, столько времени требуется удерживать нажатой кнопку SET или подавать сигнал «1» (> 6 В) на контакт 5. В процессе настройки мигает зеленый светодиод "SET". После успешной настройки он горит постоянно.

Автоматическая настройка

Переключатель S1 (настройка) находится в положении "0" (установлено при поставке).

Настройка производится либо так, как описано выше, либо автоматически при поступлении листа и при подаче напряжения питания, если к этому моменту лист находится между датчиками.

Автоматическая настройка производится при движении листа, если в течении 2 секунд лист между ультразвуковыми датчиками отсутствует.

Технические данные

Чертеж

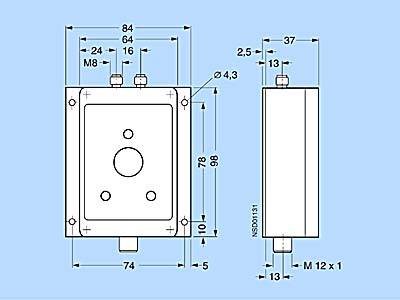

Блок обработки

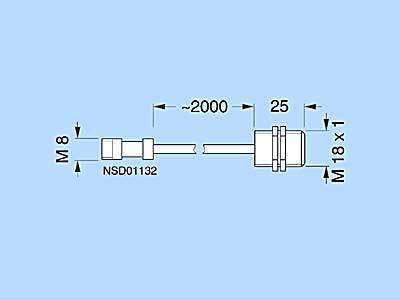

Сенсор

Заказные данные
