Функции

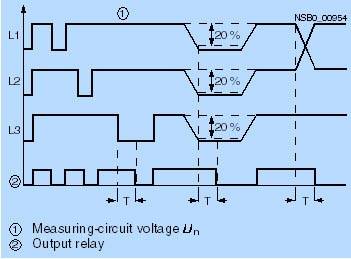

Реле 3UG30 13 контролирует последовательность фаз, выпадение одной фазы и снижение заданного измеряемого напряжения на 20 %. При правильной последовательности фаз и соответствии контролируемого напряжения значению заданного измеряемого напряжения выходные реле притягивают и горят светодиоды индикации рабочего напряжения и состояния реле.

При выпадении фазы реле отпускается (при выпадении L3 сразу после устанавливаемого на передней панели времени Т) и светодиод индикации состояния реле гаснет.

Если контролируемое напряжение падает симметрично (одновременно L1, L2 и L3) или асимметрично (только одна фаза) более чем на 20 % от задаваемого измеряемого напряжения, то выходное реле срабатывает после установленного времени Т и соответствующий светодиод гаснет.

Если контролируемое напряжение превышает гистерезис на величину от 2 до 10 % от заданного измеряемого напряжения, выходные реле снова притягивают и загорается светодиод.

Примечание:

После выпадения одной фазы на работающем двигателе обратное фазовое питание до 70 % от установленного номинального измеряемого напряжения распознается как отказ.

С помощью повышения уставки измеряемого напряжения можно регулировать процентное значение максимального фазового обратного питания.

Технические данные
