Контроль трехфазного напряжения

Разделы

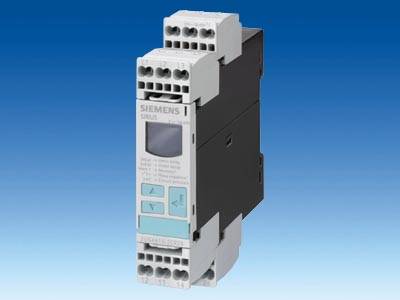

Контроль трехфазного напряжения - Реле контроля электрических величин

Контроль трехфазного напряжения - Реле контроля электрических величин

Однофазные реле контроля AC и DC напряжений относительно установленных порогов срабатывания на повышение и понижение. Изделия отличаются по  электропитанию (внутреннее или внешнее).

Особенности

  • Исполнения для  широкого диапазона напряжения
  • Настраиваемые пороги срабатывания на повышение напряжения, понижения напряжения  или для контроля напряжения в режиме окна (в заданном диапазоне)
  • Свободно программируемое время задержки срабатывания и реакция на сброс (перезагрузку)
  • Установочная ширина 22.5 мм
  • Постоянное отображение ФАКТИЧЕСКОЙ величины или типа неисправности
  • Все исполнения со съемными клеммными блоками
  • Все исполнения с винтовыми зажимами или альтернативно с инновационными пружинными зажимами

Область применения

  • Защита установок от выхода из строя из-за повышения напряжения (перенапряжения)
  • Включение установки только при определенном уровне напряжения и выше
  • Защита от перегрузки источника напряжения, особенно с аккумуляторными  батареями
  • Пороговый выключатель аналоговых сигналов от  0.1 до 10 В

Функции

Реле контролирует однофазное напряжение на соответствие установленным значениям. Изделия различаются как по диапазонам измерения и напряжениям, так и по функциям:

  • С внешним вспомогательным напряжением (3UG35 31/3UG35 32)
  • С собственным питанием без управляющего напряжения (3UG35 34/3UG35 35)
  • Превышение/понижение, с функцией сохранения/без функции сохранения, переключаемые (3UG35 31/3UG35 32/3UG35 34)
  • Контроль напряжения в технике "окна" с нижним и верхним пороговым значением (3UG35 35)

Функция сохранения/без сохранения устанавливается на реле 3UG35 31/3UG35 32/3UG35 34 DIP-переключателем в основании аппарата. Аппарат 3UG35 34 имеет собственное питание, то есть на нижеприведенной диаграмме А1/А2 замещается измеряемым напряжением.

Достоинства изделий с внешним питанием

  • Весьма незначительная нагрузка измерительного сигнала
  • Требуется большой диапазон измерения



Достоинства изделий с собственным питанием

  • Не требуется отдельного питания
  • Незначительный объем монтажа

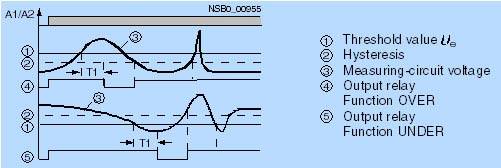

Контроль напряжения без сохранения (NO MEMORY)

Как только измеряемое напряжение достигнет установленного порогового значения, выходное реле изменяет состояние коммутации после заданного времени Т1. Когда измеряемое напряжение достигнет установленного гистерезиса, реле немедленно возвращается в исходное состояние.

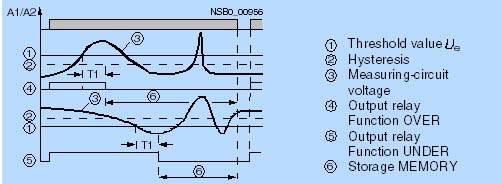

С сохранением (MEMORY)





Реле 3UG35 35, с собственым питанием и контролем окна

Реле 3UG35 35 контролирует приложенное напряжение в заданных пределах (окне). Задаются и контролируются верхнее и нижнее пороговое значения. Как только напряжение выходит за пределы установленного диапазона, выходное реле отпадает по истечении заданного времени Т1.

Указания по проектированию:

Если верхнее и нижнее пороговые значения находятся близко друг к другу, то вследствие отклонений в точности настройки и в обоих гистерезисах могут возникнуть неопределенные коммутационные состояния.



Технические данные

Дополнительную информацию Вы можете получить, нажав кнопку с этим символом.

Технические данные [PDF]

Загрузить PDF-файл.

Для просмотра информации в формате PDF необходимо установить Adobe Acrobat Reader.
Adobe Acrobat Reader

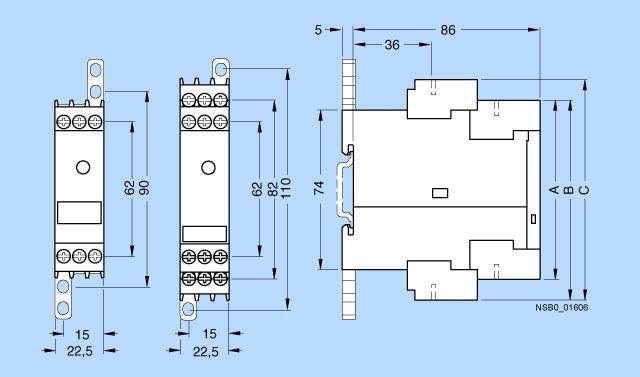

Чертеж





B

Тип

3UG46 31
3UG46 32
3UG46 33

Съемные блоки зажимов

С пружинными зажимами

94

С винтовыми зажимами

92

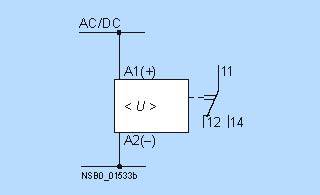

Схема подключения

3UG46 31
3UG46 32

3UG46 31-.AW30

3UG46 32-.AW30

3UG46 33



Расположение зажимов

3UG46 31

3UG46 32

3UG46 33

Заказные данные

Заказной №ОписаниеВес (кг)ДоставкаМин. зак. (шт)
3UG4631-1AA30ЦИФРОВОЕ РЕЛЕ КОНТРОЛЯ НАПРЯЖЕНИЯ, 22.5 MM FROM 0.1 ДО 60 V AC/DC OVERSHOOT AND UNDERSHOOT 24 V AC/DC DC AND AC 50 ДО 60 HZ SPIKE DELAY 0 ДО 20 S ГИСТЕРЕЗИС 0.1 ДО 30 V 1 ПЕРЕКИДНОЙ КОНТАКТWITH ИЛИ WITHOUT ERROR LOG ВИНТОВОЕ ПОДСОЕДИНЕНИЕ FOLLOW-ON PRODUUCT FOR 3UG3531-1AC..0.1473 - 5 недель (A)1
3UG4631-1AW30ЦИФРОВОЕ РЕЛЕ КОНТРОЛЯ НАПРЯЖЕНИЯ, 22.5 MM FROM 0.1 ДО 60 V AC/DC OVERSHOOT AND UNDERSHOOT 24 ДО 240 V AC/DC DC AND AC 50 ДО 60 HZ SPIKE DELAY 0 ДО 20 S ГИСТЕРЕЗИС 0.1 ДО 30 V 1 ПЕРЕКИДНОЙ КОНТАКТWITH ИЛИ WITHOUT ERROR LOG ВИНТОВОЕ ПОДСОЕДИНЕНИЕ FOLLOW-OON PRODUCT FOR 3UG3531-1AL20, 3UG3531-1AG200.1473 - 5 недель (A)1
3UG4631-2AA30ЦИФРОВОЕ РЕЛЕ КОНТРОЛЯ НАПРЯЖЕНИЯ, 22.5 MM FROM 0.1 ДО 60 V AC/DC OVERSHOOT AND UNDERSHOOT 24 V AC/DC DC AND AC 50 ДО 60 HZ SPIKE DELAY 0 ДО 20 S ГИСТЕРЕЗИС 0.1 ДО 30 V 1 ПЕРЕКИДНОЙ КОНТАКТWITH ИЛИ WITHOUT ERROR LOG ПРУЖИННОЕ ПОДСОЕДИНЕНИЕ0.1473 - 5 недель (A)1
3UG4631-2AW30ЦИФРОВОЕ РЕЛЕ КОНТРОЛЯ НАПРЯЖЕНИЯ, 22.5 MM FROM 0.1 ДО 60 V AC/DC OVERSHOOT AND UNDERSHOOT 24 ДО 240 V AC/DC DC AND AC 50 ДО 60 HZ SPIKE DELAY 0 ДО 20 S ГИСТЕРЕЗИС 0.1 ДО 30 V 1 ПЕРЕКИДНОЙ КОНТАКТWITH ИЛИ WITHOUT ERROR LOG ПРУЖИННОЕ ПОДСОЕДИНЕНИЕ0.1473 - 5 недель (A)1
3UG4632-1AA30ЦИФРОВОЕ РЕЛЕ КОНТРОЛЯ НАПРЯЖЕНИЯ, 22.5 MM FROM 1 ДО 600 V AC/DC OVERSHOOT AND UNDERSHOOT 24 V AC/DC DC AND AC 50 ДО 60 HZ SPIKE DELAY 0 ДО 20 S ГИСТЕРЕЗИС 0.1 ДО 300 V 1 ПЕРЕКИДНОЙ КОНТАКТWITH ИЛИ WITHOUT ERROR LOG ВИНТОВОЕ ПОДСОЕДИНЕНИЕ FOLLOW-ON PRODUUCT FOR 3UG3532-1AC..0.1473 - 5 недель (A)1
3UG4632-1AW30ЦИФРОВОЕ РЕЛЕ КОНТРОЛЯ НАПРЯЖЕНИЯ, 22.5 MM FROM 1 ДО 600 V AC/DC OVERSHOOT AND UNDERSHOOT 24 ДО 240 V AC/DC DC AND AC 50 ДО 60 HZ SPIKE DELAY 0 ДО 20 S ГИСТЕРЕЗИС 0.1 ДО 300 V 1 ПЕРЕКИДНОЙ КОНТАКТWITH ИЛИ WITHOUT ERROR LOG ВИНТОВОЕ ПОДСОЕДИНЕНИЕ FOLLOW-OON PRODUCT FOR 3UG3532-1AL20, 3UG3532-1AG200.1473 - 5 недель (A)1
3UG4632-2AA30ЦИФРОВОЕ РЕЛЕ КОНТРОЛЯ НАПРЯЖЕНИЯ, 22.5 MM FROM 1 ДО 600 V AC/DC OVERSHOOT AND UNDERSHOOT 24 V AC/DC DC AND AC 50 ДО 60 HZ SPIKE DELAY 0.1 ДО 20 S ГИСТЕРЕЗИС 0.1 ДО 300 V 1 ПЕРЕКИДНОЙ КОНТАКТWITH ИЛИ WITHOUT ERROR LOG ПРУЖИННОЕ ПОДСОЕДИНЕНИЕ0.1473 - 5 недель (A)1
3UG4632-2AW30ЦИФРОВОЕ РЕЛЕ КОНТРОЛЯ НАПРЯЖЕНИЯ, 22.5 MM FROM 1 ДО 600 V AC/DC OVERSHOOT AND UNDERSHOOT 24 ДО 240 V AC/DC DC AND AC 50 ДО 60 HZ SPIKE DELAY 0.1 ДО 20 S ГИСТЕРЕЗИС 0.1 ДО 300 V 1 ПЕРЕКИДНОЙ КОНТАКТWITH ИЛИ WITHOUT ERROR LOG SPRING-LOAD TECHNOLOGYGY0.1473 - 5 недель (A)1
3UG4633-1AL30ЦИФРОВОЕ РЕЛЕ КОНТРОЛЯ НАПРЯЖЕНИЯ, 22.5 MM FROM 17 ДО 275 V AC/DC OVER- AND UNDERSHOOT INTERNAL POWER SUPPLY DC AND AC 50 ДО 60 HZ SPURIOUS PEAK LAG 0.1 ДО 20 S ГИСТЕРЕЗИС 0.1 ДО 150 V 1 ПЕРЕКИДНОЙ КОНТАКТWITH ИЛИ WITHOUT ERROR MEMORY SCREW TERMINAL REPLINAL REPLACEMENT PRODUCT FOR 3UG3534, 3UG35350.1473 - 5 недель (A)1
3UG4633-2AL30ЦИФРОВОЕ РЕЛЕ КОНТРОЛЯ НАПРЯЖЕНИЯ, 22.5 MM FROM 17 ДО 275 V AC/DC OVER- AND UNDERSHOOT INTERNAL POWER SUPPLY DC AND AC 50 ДО 60 HZ SPURIOUS PEAK LAG 0.1 ДО 20 S ГИСТЕРЕЗИС 0.1 ДО 150 V 1 ПЕРЕКИДНОЙ КОНТАКТWITH ИЛИ WITHOUT ERROR MEMORY SPRING-LOADED TECHNDED TECHNOLOGY0.1473 - 5 недель (A)1

Аксессуары

Заказной №ОписаниеВес (кг)ДоставкаМин. зак. (шт)
3RP1902ПЛОМБИРУЕМАЯ КРЫШКА ДЛЯ УСТРОЙСТВ С 1 ИЛИ 2 ПЕРЕКИДНЫМИ КОНТАКТАМИ0.0043 - 5 недель (P)5
3RP1903АДАПТЕР ДЛЯ ВИНТОВОГО ПОДКЛЮЧЕНИЯ ДЛЯ УСТРОЙСТВ С 1 ИЛИ 2 ПЕРЕКИДНЫМИ КОНТАКТАМИ0.0023 - 5 недель (P)10
3RT1900-1SB20ИДЕНТИФИКАЦИОННАЯ ТАБЛИЧКА 20X7 MM БИРЮЗОВЫЙ ЦВЕТ УПАКОВКА С 17 РАМК. 20 ТАБЛИЧЕК НА РАМКУ = 340 ТАБЛИЧЕК (ПРЕДПОЧТИТЕЛЬНЫЙ ТИП)226 - 8 недель (C)340
