Технические данные



Напряжение питания

от сети 230 В
номинальное напряжения: 230 V AC, 50 Hz

Выходы



  • Выходной канал(вверх/вниз)

1

  • номинальное напряжение

230 V AC, 50 Hz

  • номинальный ток

8 A resistive load

  • коммутируемая мощность

один двигатель, 1000 VA

  • макс. продолжительность включения реле

120 с

  • перерыв между режимами движения вверх и вниз

  • продолжительность включения реле при пошаговых командах

100 мс

  • исчезновение напряжения сети

перекрываются прерывания продолжительностью < 0.2 с

Подключение

присоеденительные элементы электрической части состоят из шести винтовых зажимов, допустимы следующие поперечные сечения проводников:

  • 0.5 ... 2.5 mm², одножильный
  • 0.5 ... 1.5 mm², многожильный с оконцевателем без изолирующего бортика (герметичная опрессовка)
  • Внимание: если подключение к зажимы осуществляется проводом без его разрезания, то может использоваться только провод макс. сечения 1.5 mm²

Механические характеристики



  • Корпус

пластик

  • Размеры

ширина модуля: 71 mm x 71mm
глубина модуля: 32 mm

  • Вес

ок. 75 г

  • Тепловая нагрузка при пожаре

ок. 1000 кДж

  • Установка

в монтажные коробки 60 mm Ø, мин. глубина 40 mm согласно DIN 49073-1

Электробезопасность



  • степень загрязнения
    (согласно IEC 60 664-1)

2

  • степень защиты (согласно EN 60 529)

IP20

  • категория перенапряжения (согласно IEC 60 664-1)

III

  • реле

микроконтакт

требования по ЭМС

кдовлетворяет требованиям EN 50 090-2-2, EN 60 669-2-1, EN 61 000-6-3, EN 61 000-6-1

Условия окружающей среды



  • стойкость к климатическим воздействиям

EN 50 090-2-2

  • температура окружающей среды в рабочем режиме

-5 ... +45 °C

  • температура хранения

-25 ... +70 °C

  • относительная влажность (без конденсации)

5 ... 93 %

Сертификация

удовлетворяет требованиям VDE

Маркировка CE

в соответствии с директивами по ЭМС (жилищное строительство), директива по низкому напряжению

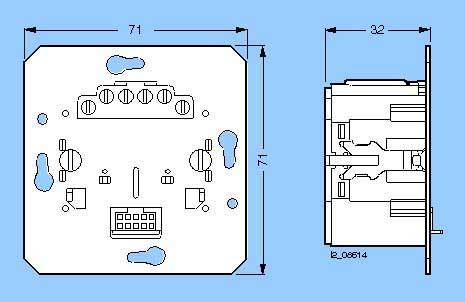

Чертеж

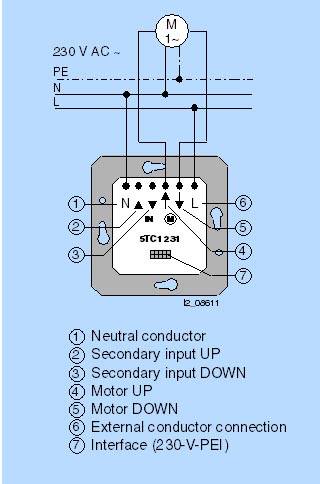

Схема подключения

Пример подключения



Применение и возможности использования

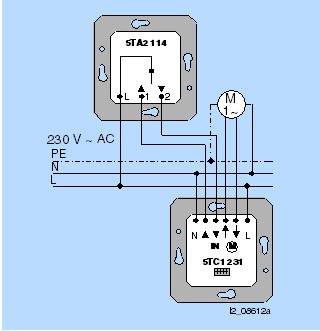

Пример: Управление жалюзи с обычными вспомогательными устройствами

При помощи кнопочных выключателей (5TA2 114), можно привести жалюзи ручным управлением (пошаговыми командами вверх/вниз). Количество подключаемых обычных вспомогательных устройств неограничено.

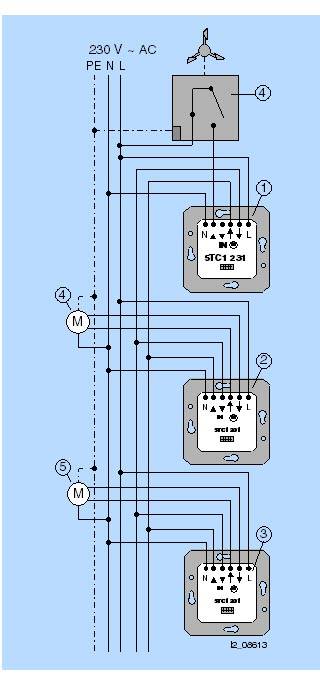

Пример: Групповое управление с двумя двигателями и основным устройством

Электрическая часть sys устройства управления жалюзи (1) применяется в качестве основного устройства во взаимодейтвии с электрической частью клавиши жалюзи UP 211.Электрические части  (2) and (3) индивидуально управляют соответствующими двигателями жалюзи M ((4) and (5)). Регулируемое по времени опускание и подъем жалюзи всеми подключеными двигателями возможно согласно сохраненным в клавише жалюзи UP 211 значения времени (напр. 8:00 вверх и 20:00 вниз).

Внимание:

  • Использование электрической части устройства sys управления жалюзи в качестве основного устройства и непосредственное управление двигателем не допускается.
  • При защите центрального устройства управления отдельным устройством защитного отключения (УЗО) обе электрические цепи должны быть гальванически развязаны для предотвращения ложных срабатываний УЗО.
  • Пример: Применение ветровой тревожной сигнализации

Датчик для ветровой тревожной сигнализации подключается к устройству управления жалюзи через вход вспомогательного устройства (вверх). При постеплении сигнала от тревожной сигнализации жалюзи поднимаются и  остаются там блокированными до снятия датчиком ветровой тревоги. В блокированном состоянии жалюзи не могут управляться ни вручную, ни автоматически.
