Конвертирующие модули для SCALANCE X-300
- Конвертирующие модули с двумя встроенными коммуникационными портами каждый для модульных коммутаторов серии SCALANCE X-300 (например, SCALANCE X308-2M, SCALANCE XR324-12M).
- Электрические конвертирующие модули с портами RJ45, а также оптические конвертирующие модули с BFOC, SC и LC портами для подключения мультимодовых или одномодовых оптических кабелей.
- Конвертирующие модули SFP (Small Form-Factor Pluggable - компактные съемные модули) оснащены только одним коммуникационным портом. Они устанавливаются на конвертирующий модуль MM992-2SFP, оснащенный двумя слотами для установки модулей SFP.
Особенности
Конвертирующие модули для SCALANCE X-300
- Неограниченная гибкость в расширении сети (например, при увеличении количества терминалов) и сопряжении электрических и оптических каналов связи различных типов за счет установки соответствующего набора конвертирующих модулей.
- Снижение затрат на обслуживание и хранение запасных частей за счет фокусировки на нескольких типах базовых приборов.
Область применения
Конвертирующие модули для SCALANCE X-300 Конвертирующие модули используются в модульных коммутаторах серии SCALANCE X-300 и обеспечивают поддержку:
- Простого расширения сети путем установки необходимых конвертирующих модулей в свободные слоты коммутатора.
- Простого изменения технологии подключения сетевых кабелей (например, замена электрических портов на оптические, замена мультимодовых оптических портов на одномодовые и т.д.).
Дизайн
Конвертирующие модули для SCALANCE X-300 Установка 2-портового конвертирующего модуля в слот коммутатора
Установка конвертирующих модулей SFP в слоты 2-портового конвертирующего модуля

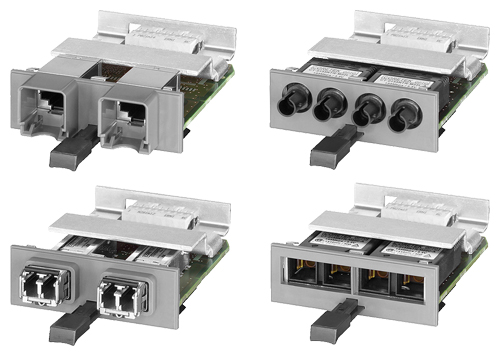

Версии конвертирующих модулей MM99x
Электрический конвертирующий модуль с 2 портами RJ45, 10/100/1000 Мбит/с
- MM992-2CUC с фиксирующими фланцами.
- MM992-2CU без фиксирующих фланцев.
Оптический конвертирующий модуль с 2 портами BFOC, 100 Мбит/с
- MM991-2 стеклянный мультимодовый оптический кабель длиной до 3 км.
- MM991-2LD стеклянный одномодовый оптический кабель длиной до 26 км.
Оптический конвертирующий модуль с 2 портами SC, 100 Мбит/с
- MM991-2 стеклянный мультимодовый оптический кабель длиной до 3 км.
- MM991-2LD стеклянный одномодовый оптический кабель длиной до 26 км.
- MM991-2LH+ стеклянный одномодовый оптический кабель длиной до 70 км.
Оптический конвертирующий модуль с 2 портами SC, 1000 Мбит/с
- MM992-2 стеклянный мультимодовый оптический кабель длиной до 750 м.
- MM992-2LD стеклянный одномодовый оптический кабель длиной до 10 км.
- MM992-2LH стеклянный одномодовый оптический кабель длиной до 40 км.
- MM992-2LH+ стеклянный одномодовый оптический кабель длиной до 70 км.
- MM992-2ELH стеклянный одномодовый оптический кабель длиной до 120 км.
Оптический конвертирующий модуль с 2 слотами 100/1000 Мбит/с для установки конвертирующих модулей SFP
- MM992-2SFP для установки двух конвертирующих модулей SFP 1 x 100 или 1 x 1000 Мбит/с и подключения одно- или мультимодового стеклянного оптического кабеля.
Версии конвертирующих модулей SFP99x
Конвертирующие модули SFP (Small Form-factor Pluggable - компактный съемный модуль) могут устанавливаться только на конвертирующий модуль MM992-2SFP.
Optical SFP modules with 1 x 100 Mbit/s LC ports
- SFP991-1 стеклянный мультимодовый оптический кабель длиной до 3 км.
- SFP991-1LD стеклянный одномодовый оптический кабель длиной до 26 км.
- SFP991-1LH+ стеклянный одномодовый оптический кабель длиной до 70 км.
Optical SFP modules with 1 x 1000 Mbit/s LC ports
- SFP992-1 стеклянный мультимодовый оптический кабель длиной до 750 м.
- SFP992-1LD стеклянный одномодовый оптический кабель длиной до 10 км.
- SFP992-1LH стеклянный одномодовый оптический кабель длиной до 40 км.
- SFP992-1LH+ стеклянный одномодовый оптический кабель длиной до 70 км.
- SFP992-1ELH стеклянный одномодовый оптический кабель длиной до 120 км.
Технические данные
Дальнейшая информация
Конвертирующие модули для SCALANCE X-300 Для выбора коммутаторов Industrial Ethernet и конфигурирования их модульных вариантов можно воспользоваться инструментальными средствами Switch Selection Tool:
http://support.automation.siemens.com/WW/view/en/39134641
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6GK5991-1AD00-8AA0 | 5N3 | SCALANCE X ACCESSORY, SFP991-1 1 X 100MBIT/S LC-PORT OPTICAL; MULTIMODE GLASS UP TO MAX. 3 KM | 195.04 |
| 6GK5991-1AE00-8AA0 | 5N3 | SCALANCE X ACCESSORY, SFP991-1LH+ 1 X 100MBIT/S LC-PORT OPTICAL SINGLEMODE GLASS UP TO MAX. 70 KM | 1971.60 |
| 6GK5991-1AE30-8AA0 | 5N3 | SCALANCE X ACCESSORIES, SFP991-1ELH200 1 X 100MBIT/S LC-PORT OPTICAL SINGLE MODE GLASS UP TO MAX. 200 KM | 3688.80 |
| 6GK5991-1AF00-8AA0 | 5N3 | SCALANCE X ACCESSORY, SFP991-1LD 1 X 100MBIT/S LC-PORT OPTICAL; SINGLEMODE GLASS UP TO MAX. 26 KM | 411.28 |
| 6GK5991-2AB00-8AA0 | 5N3 | SCALANCE X ACCESSORY, MEDIA MODULE MM991-2, 2 X 100MBIT/S BFOC-PORTS OPTICAL; MULTIMODE GLASS UP TO MAX. 5 KM | 315.88 |
| 6GK5991-2AC00-8AA0 | 5N3 | SCALANCE X ACCESSORY, MEDIA MODULE MM991-2LD, 2 X 100MBIT/S BFOC-PORTS OPTICAL; SINGLEMODE GLASS UP TO MAX. 26 KM | 877.68 |
| 6GK5991-2AD00-8AA0 | 5N3 | SCALANCE X ACCESSORY, MEDIA MODULE MM991-2, 2 X 100MBIT/S SC-PORTS OPTICAL; MULTIMODE GLASS UP TO MAX. 3 KM | 315.88 |
| 6GK5991-2AE00-8AA0 | 5N3 | SCALANCE X ACCESSORY, MEDIA MODULE MM991-2LH+, 2 X 100MBIT/S SC-PORTS OPTICAL SINGLEMODE GLASS UP TO MAX. 70 KM | 4017.40 |
| 6GK5991-2AF00-8AA0 | 5N3 | SCALANCE X ACCESSORY, MEDIA MODULE MM991-2LD, 2 X 100MBIT/S SC-PORTS OPTICAL; SINGLEMODE GLASS UP TO MAX. 26 KM | 877.68 |
| 6GK5992-1AL00-8AA0 | 5N3 | SCALANCE X ACCESSORY, SFP992-1 1 X 1000MBIT/S LC-PORT, OPTICAL; MULTIMODE GLASS UP TO MAX. 750 M | 237.44 |
| 6GK5992-1AM00-8AA0 | 5N3 | SCALANCE X ACCESSORY, SFP992-1LD 1 X 1000MBIT/S LC-PORT, OPTICAL; SINGLEMODE GLASS UP TO MAX. 10 KM | 519.40 |
| 6GK5992-1AN00-8AA0 | 5N3 | SCALANCE X ACCESSORY, SFP992-1LH 1 X 1000MBIT/S LC-PORT, OPTICAL SINGLEMODE GLASS UP TO MAX. 40 KM | 1409.80 |
| 6GK5992-1AP00-8AA0 | 5N3 | SCALANCE X ACCESSORY, SFP992-1LH+ 1 X 1000MBIT/S LC-PORT, OPTICAL; SINGLEMODE GLASS UP TO MAX. 70 KM | 2183.60 |
| 6GK5992-1AQ00-8AA0 | 5N3 | SCALANCE X ACCESSORY, SFP992-1ELH 1 X 1000MBIT/S LC-PORT, OPTICAL SINGLEMODE GLASS UP TO MAX. 120 KM | 3572.20 |
| 6GK5992-2AL00-8AA0 | 5N3 | SCALANCE X ACCESSORY, MEDIA MODULE MM992-2, 2 X 1000MBIT/S SC-PORTS, OPTICAL; MULTIMODE GLASS UP TO MAX. 750 M | 540.60 |
| 6GK5992-2AL00-8FA0 | 5N3 | SCALANCE X ACCESSORY; MEDIA MODULE MM992-2; 2 X 1000MBIT/S SC-PORTS, OPTICAL; CONFORMAL COATING MULTIMODE GLASS UP TO MAX. 750M | 584.06 |
| 6GK5992-2AM00-8AA0 | 5N3 | SCALANCE X ACCESSORY, MEDIA MODULE MM992-2LD, 2 X 1000MBIT/S SC-PORTS, OPTICAL; SINGLEMODE GLASS UP TO MAX. 10 KM | 1102.40 |
| 6GK5992-2AN00-8AA0 | 5N3 | SCALANCE X ACCESSORY, MEDIA MODULE MM992-2LH, 2 X 1000MBIT/S SC-PORTS, OPTICAL; SINGLEMODE GLASS UP TO MAX. 40KM | 2575.80 |
| 6GK5992-2AP00-8AA0 | 5N3 | SCALANCE X ACCESSORY, MEDIA MODULE MM992-2LH+, 2 X 1000MBIT/S SC-PORTS, OPTICAL; SINGLEMODE GLASS UP TO MAX. 70KM | 4473.20 |
| 6GK5992-2AQ00-8AA0 | 5N3 | SCALANCE X ACCESSORY, MEDIA MODULE MM992-2ELH, 2 X 1000MBIT/S SC-PORTS, OPTICAL; SINGLEMODE GLASS UP TO MAX. 120KM | 6179.80 |
| 6GK5992-2AS00-8AA0 | 5N3 | SCALANCE X ACCESSORY; MEDIA MODULE MM992-2SFP; 2 X 100/1000MBIT/S FOR SFP PLUG TRANSCEIVER | 179.14 |
| 6GK5992-2GA00-8AA0 | 5N3 | SCALANCE X ACCESSORY, MEDIA MODULE MM992-2CUC, 2 X 10/100/1000MBIT/S RJ45-PORTS, ELECTRICAL; WITH SLEEVE | 235.32 |
| 6GK5992-2GA00-8FA0 | 5N3 | SCALANCE X ACCESSORY; MEDIA MODULE MM992-2CUC; 2 X 10/100/1000MBIT/S RJ45-PORTS, ELECTRICAL; WITH SLEEVE CONFORMAL COATING | 259.70 |
| 6GK5992-2HA00-0AA0 | 5N3 | SCALANCE X ACCESSORIES 2 X 1000MBIT/S IND. ETHERNET, M12-CONN. TECHNOLOGY,ELECTRICAL MEDIA MODULE, CONFORMAL COATING | 411.28 |
| 6GK5992-2SA00-8AA0 | 5N3 | SCALANCE X ACCESSORY, MEDIA MODULE MM992-2CU, 2 X 10/100/1000MBIT/S RJ45-PORTS, ELECTRICAL; WITHOUT SLEEVE | 203.52 |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6GK1901-1BB10-2AA0 | 5K1 | SIMATIC NET IE FC RJ45 ШТЕКЕР, 180 RJ45, ШТЕКЕРНЫЙ СОЕДИНИТЕЛЬ С МЕТАЛ. КОРПУСОМ ДЛЯ ПРОМ. УСЛОВИЙ, ПРЕДНАЗНАЧЕН ДЛЯ БЫСТРОГО МОНТАЖА, 180 ГРАД. УГОЛ ВЫВОДА КАБЕЛЯ, 1 УПАКОВКА = 1 ШТ. | 16.85 |
| 6GK1901-1BB10-2AB0 | 5K1 | SIMATIC NET IE FC RJ45 ШТЕКЕР, 180 RJ45, ШТЕКЕРНЫЙ СОЕДИНИТЕЛЬ С МЕТАЛ. КОРПУСОМ ДЛЯ ПРОМ. УСЛОВИЙ, ПРЕДНАЗНАЧЕН ДЛЯ БЫСТРОГО МОНТАЖА, 180 ГРАД. УГОЛ ВЫВОДА КАБЕЛЯ, 1 УПАКОВКА = 10 ШТ. | 144.16 |
| 6GK1901-1BB10-2AE0 | 5K1 | SIMATIC NET IE FC RJ45 ШТЕКЕР, 180 RJ45, ШТЕКЕРНЫЙ СОЕДИНИТЕЛЬ С МЕТАЛ. КОРПУСОМ ДЛЯ ПРОМ. УСЛОВИЙ, ПРЕДНАЗНАЧЕН ДЛЯ БЫСТРОГО МОНТАЖА, 180 ГРАД. УГОЛ ВЫВОДА КАБЕЛЯ, 1 УПАКОВКА = 50 ШТ. | 545.90 |
| 6GK1901-1BB11-2AA0 | 5K1 | IE FC RJ45 PLUG 180 4X2, RJ45 СОЕДИНИТЕЛЬ-РОЗЕТКА (10/100/1000МБИТ/С) В ПРОЧНОМ МЕТАЛЛИЧЕСКОМ КОРПУСЕ, МЕТОД ПОДКЛЮЧЧЕНИЯ FC, ДЛЯ IE FC КАБЕЛЯ 4X2 (AWG24) ВЫХОД КАБЕЛЯ ПОД УГЛОМ 180 ГРАДУСОВ, 1 УПАКОВКА = 1 ШТУКА | 21.41 |
| 6GK1901-1BB11-2AB0 | 5K1 | IE FC RJ45 PLUG 180 4X2, RJ45 СОЕДИНИТЕЛЬ-РОЗЕТКА (10/100/1000МБИТ/С) В ПРОЧНОМ МЕТАЛЛИЧЕСКОМ КОРПУСЕ, МЕТОД ПОДКЛЮЧЧЕНИЯ FC, ДЛЯ IE FC КАБЕЛЯ 4X2 (AWG24) ВЫХОД КАБЕЛЯ ПОД УГЛОМ 180 ГРАДУСОВ, 1 УПАКОВКА = 10 ШТУК | 181.26 |
| 6GK1901-1BB11-2AE0 | 5K1 | IE FC RJ45 PLUG 180 4X2, RJ45 СОЕДИНИТЕЛЬ-РОЗЕТКА (10/100/1000МБИТ/С) В ПРОЧНОМ МЕТАЛЛИЧЕСКОМ КОРПУСЕ, МЕТОД ПОДКЛЮЧЧЕНИЯ FC, ДЛЯ IE FC КАБЕЛЯ 4X2 (AWG24) ВЫХОД КАБЕЛЯ ПОД УГЛОМ 180 ГРАДУСОВ, 1 УПАКОВКА = 50 ШТУК | 694.30 |
| 6GK1901-1BE00-0AA1 | 5K2 | SIMATIC NET IE FC RJ45 ОСНОВНОЙ МОДУЛЬ МОДУЛЬНОЙ РОЗЕТКИ, СО ВСТАВКОЙ 2FE ДЛЯ ПОДСОЕДИНЕНИЯ ДВУХ ИНТЕРФЕЙСОВ 100 МБИТ/С | 61.80 |
| 6GK1901-1BE00-0AA2 | 5K2 | SIMATIC NET IE FC RJ45 ОСНОВНОЙ МОДУЛЬ МОДУЛЬНОЙ РОЗЕТКИ, СО ВСТАВКОЙ 1GE ДЛЯ ПОДСОЕДИНЕНИЯ ОДНОГО ИНТЕРФЕЙСА 1000 МБИТ/С | 61.80 |
| 6XV1840-2AH10 | 5K1 | SIMATIC NET, FC СТАНДАРТНЫЙ IE TP КАБЕЛЬ ДЛЯ БЫСТРОГО МОНТАЖА (FC), ДЛЯ ПОДКЛ. К FC СОЕДИНИТЕЛЮ RJ45, 4-ЖИЛЬНЫЙ, ЭКРАНИРОВАННЫЙ, КАТЕГОРИЯ 5, ПОСТАВКА ПО МЕТРАЖУ ОТРЕЗКАМИ ДЛИНОЙ 20 ... 1000 M | 1.72 |
| 6XV1870-2E | 5K1 | SIMATIC NET, ETHERNET FC СТАНДАРТНЫЙ ИНСТАЛЯЦИОННЫЙ КАБЕЛЬ; КАТЕГОРИИ 6 ДЛЯ СОЕДИНЕНИЯ FC RJ45 МОДУЛЬНОЙ РОЗЕТКИ, ПРОДАЁТСЯ В МЕТРАХ, МАКС. ПОСТАВКА 1000 M, МИН. ЗАКАЗНАЯ ДЛИНА: 20 M | 3.03 |
| 6XV1870-3QE50 | 5K1 | SIMATIC NET INDUSTRIAL ETHERNET TP КОРД RJ45/RJ45, КАТЕГОРИИ 6, TP КАБЕЛЬ 4X2, ПРЕДСОБРАННЫЙ С 2-МЯ RJ45 РАЗЪЁМАМИ, L = 0.5 M | 17.60 |
| 6XV1870-3QH10 | 5K1 | SIMATIC NET INDUSTRIAL ETHERNET TP КОРД RJ45/RJ45, КАТЕГОРИИ 6, TP КАБЕЛЬ 4X2, ПРЕДСОБРАННЫЙ С 2-МЯ RJ45 РАЗЪЁМАМИ, L = 1 M | 18.66 |
| 6XV1870-3QH20 | 5K1 | SIMATIC NET INDUSTRIAL ETHERNET TP КОРД RJ45/RJ45, КАТЕГОРИИ 6, TP КАБЕЛЬ 4X2, ПРЕДСОБРАННЫЙ С 2-МЯ RJ45 РАЗЪЁМАМИ, L = 2 M | 20.99 |
| 6XV1870-3QH60 | 5K1 | SIMATIC NET INDUSTRIAL ETHERNET TP КОРД RJ45/RJ45, КАТЕГОРИИ 6, TP КАБЕЛЬ 4X2, ПРЕДСОБРАННЫЙ С 2-МЯ RJ45 РАЗЪЁМАМИ, L = 6 M | 28.62 |
| 6XV1870-3QN10 | 5K1 | SIMATIC NET INDUSTRIAL ETHERNET TP КОРД RJ45/RJ45, КАТЕГОРИИ 6, TP КАБЕЛЬ 4X2, ПРЕДСОБРАННЫЙ С 2-МЯ RJ45 РАЗЪЁМАМИ, L = 10 M | 36.46 |
