 | Заказные данные |
Коробка расширения SIWAREX EB Расширительная коробка EB служит для удлинения кабелей, с помощью которых подключаются ячейки.
Весоизмерительные ячейки подключаются по 4- или 6-проводной технологии. Кабельное соединение с весоизмерительным модулем или распределительной коробкой JB всегда выполняется по 6-проводной технологии. В качестве кабеля рекомендуется использовать SIWAREX 7MH4 702-8AG или -8AF.
Если кабель от весоизмерительной ячейки идет в распределительную коробку JB, соединения типа M16 x 1,5 в коробке следует заменить. Для каждой весоизмерительной ячейки требуется:
- 1 кабельное ЭМС-соединение M20 x 1,5
- 1 переходник с внешней резьбы M16 x 1,5 на внутреннюю резьбу M20 x 1,5
Расширительную коробку можно использовать на взрывоопасных участках (заземленные цепи электрического тока, с собственной защитой).
Дизайн
| | Заказные данные |

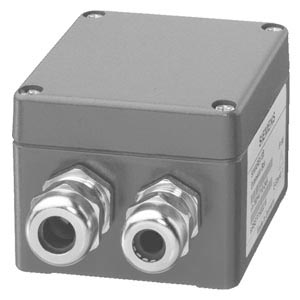

Коробка расширения SIWAREX EB Расширительная коробка EB - это корпус из литого алюминия. Он имеет защиту IP66 от пыли и брызг воды. Кабели вводятся через метрические резьбовые ЭМС-зажимы и подключаются к пружинным зажимам. Благодаря технологии пружинных зажимов получается вибростойкое и не требующее обслуживания соединение.
Для подключения весоизмерительных ячеек по 4-проводной технологии для отвода сигнала датчика устанавливаются две перемычки.
Примеры подключения

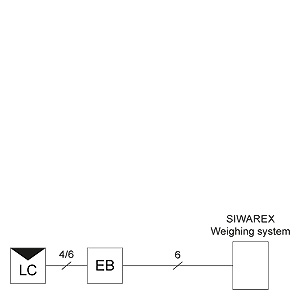

Подключение одной весоизмерительной ячейки
WZ: Весоизмерительная ячейка EB: расширительная коробка

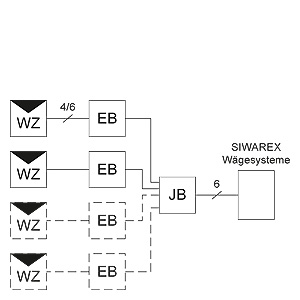

Подключение нескольких весоизмерительных ячеек
WZ: Весоизмерительная ячейка EB: расширительная коробка JB: Распределительная коробка
Технические данные
| | Заказные данные |
Коробка расширения SIWAREX EB | Кабельные соединения | |
|---|---|
| M16 x 1,5 |
| M20 x 1,5 |
| Доп. температура окружающей среды | |
| -30 ... +85 °C |
| -10 ... +40 °C |
| -40 ... +90 °C |
| Степень защиты по EN 529 | IP66 |
| Вибростойкость клемм согласно DIN VDE 0611 11/77 | 12 Гц и 50 Гц, амплитуда 1мм |
| Сопротивление изоляции клемм | ≥ 1012 Ω см |
| Габариты (ВxШxД) в мм | 80 x 75 x 57 |
Чертеж
| | Заказные данные |
Коробка расширения SIWAREX EB

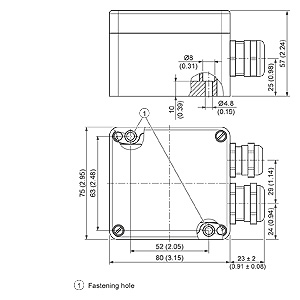

Расширительная коробка SIWAREX EB (7MH4 710-2AA), размеры
Заказные данные
| | Заказные данные |
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 7MH4710-2AA | 815 | КОРОБКА ДЛЯ УДЛИНЕНИЯ КАБЕЛЯ 4- ИЛИ 6-ПРОВОДНОГО, ЗАЩИТА IP66, РАЗМЕРЫ 80X75X57 MM. ВНИМАНИЕ: ЕСЛИ КАБЕЛЬ ОТ ТЕНЗОДАТЧКИОВ БУДЕТ УДЛИНЕН С ПОМОЩЬЮ SIWAREX- СИГНАЛЬНОГО КАБЕЛЯ И ЕСЛИ НЕСКОЛЬКОN IN EINE M SIWAREX ANSCHLUSSKASTEN PARAL LEL GESCHALTET MUESSEN DIE KABE LVERSCHRAUBUNGEN M16X1.5 DURCH M20X1.5 ERSETZT WERDEN. ES WIRD PRO ANZUSCHLIESSENDE WAEGEZELLE BENOETIGT: 1XEMV-KABELVERSCHRAU BUNG M20X1.... | 77.38 |
Аксессуары
| | Заказные данные |
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 7MH4702-8AF | 815 | КАБЕЛЬ ДЛЯ SIWAREX P LI2Y 2X0,75ST + 2X (2X0,34ST) -CY, СИНИЙOVERING, APPROX. 10.8 MM OUTER DIAMETER, AMBIENT TEMPERATURE -20 TO +70 CEL. | 4.24 |
| 7MH4702-8AG | 815 | КАБЕЛЬ ДЛЯ SIWAREX U, M, P,А LI2Y 2X0,75ST + 2 (2X0,34ST) CY, ОРАНЖЕВЫЙER DIAMETER AMBIENT TEMPERATURE -20 TO +70 CEL. | 4.24 |
