Корпуса для AS-интерфейса - Кнопки и индикаторы коммуникабельные
 Корпуса с 2, 3, 4 и 6 круглыми командными точками могут размещены каждая на 3RK1 400–0CD00–0AA3 (4Вх./4Вых.) модуле применения и при этом может иметь до 4 входов и выходов. Корпуса с четырьмя и шестью командными точками могут также размещаться на вторичном модуле и поэтому могут быть расширены до девяти входов. Адресация преобразуется мастером через AS-Интерфейсное соединение или через адресацию прибора через DC гнездо. Модульный комплект с контактными блоками и ламподержателями впаивается на адаптерную плату и может быть легко соединен через специальную закручивающуюся сальниковую прокладку к AS-Интерфейсной системе (метод прокалывания изоляции). Внешний источник питания не нужен если ламподержатели снабжены 1Вт. лампами с клиновидным основанием. Типовое присоединение
AS-Интерфейсные корпуса с Аварийным СтопомДля корпусов с Аварийным Стопом, активаторы Аварийного Стопа могут быть альтернативно разведены стандартным использованием AS-Интерфейсного адаптера. Со стандартной разводкой, опрос может быть преобразован через AS-Интерфейс. В этом случае, корпус c четырьмя командными точками может размещать только один модуль применения. Стандартная разводка Аварийного Стопа реализуется через дополнительную закручивающуюся сальниковую прокладку с низу. Если Аварийный Стоп опрашивается через AS-Интерфейс, то до двух NC контактов может быть выбрано для Аварийного Стопа, до трех контактов может быть снабжено если опрос не оборудован. Один NC контакт стандартно. Если Аварийный Стоп разводится через AS-Интерфейс F адаптер, сохраняющий модуль, монтируется выше или справа. AS-Интерфейсный кабель затем разводится на источник не сохраняющие управляющие приборы экранированы. Аварийный Стоп через AS-интерфейс F адаптер возможен только для корпусов с тремя, четырьмя или шестью командными точками. Не назначаемые входы и выходыЕсли входы или выходы не используются в корпусе, они могут быть присоеденены наружно к верхней или нижней вилке через дополнительное гнездо М12. Штекерное обозначение гнезда М12 должно быть уточнено в заказной форме дополнении. Пример Корпус с 3 светящимися кнопочными приборами. От E1 до E3 и A1 до A3 используются в кожухе; E4 и A4 подсоединяются внешне через гнездо M 12. AS-интерфейсный корпус со стандартной организацией компонентов От 2 до 3 коммандных точек для вертикальной фиксации с литыми пластиковыми фронтальными кольцами, IP65 степенью защиты. Организация компонентов включает в себя
AS-интерфейсный корпус с требуемой организацией компонентов С двумя, тремя, четырьмя и шестью командными точками, IP 65 степенью защиты. Одно командная точка включает в себя
ЗаказДля заказа AS-интерфейсных корпусов с заказной организацией компонентовможет быть использована заказная форма дополнение 3) (смотри стр. 1/76). Конфигурация, такая как типа элемент активации, включает контакты или аксесуары (бирка) уточняется здесь. Сокращенный код вводимый в форму может быть взят из каталога 4). Он будет соответствовать полной комплектации выбранных компонентов. Ценовое определениеЦена образуется из основной цены для корпуса и дополнительной цены, которая определяется выбранными активаторами, контактами, ламподержателями и требуемыми аксессуарами. Смотри секцию кнопки и светящиеся индикаторы / SIGNUM 3SB3 / Контактные блоки и ламподержатели. Смотри секцию кнопки и светящиеся индикаторы / SIGNUM 3SB3 / Маркировка и идентификационные таблицы. Смотри каталог NS K, стр. 1/114. Смотри каталог NS K, стр. 1/115 до 1/118.
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ДизайнМодульный комплект с контактными блоками и ламподержателями припаивается на адапторную плату и может быть легко соединен через специальное закручивающееся уплотнение к AS-интерфейсной системе (изоляционно прокалывающий метод). Внешний источник напряжения не нужен если ламподержатели снабжены 1Вт. лампами с клиновидным основанием. Типовое присоединениеИмеется три возможных решения:
AS-интерфейсный корпус с Аварийным СтопомПо причине безопасности контур Аварийный Стоп должен быть включен с использованием стандартной разводки: Это может быть, впрочем, сосканировано через интерфейс. Вследствие укорочения печатной платы, в этом случае, корпус с четырьмя командными точками допускает только один модуль применений. Аварийный Стоп подсоединяется через дополнительный Pg кабельный уплотнитель из нижнего или через единичный Pg кабельный уплотнитель, через который может быть вставлен четырехжильный круглый кабель для AS-интерфейсного сигнала и контура Аварийного Стопа. Если Аварийный Стоп функция сканируется через AS-интерфейс, два NC контакта (Аварийный Стоп контур) могут быть установлены в нижней части корпуса; без сканирования могут быть установлены три контакта; один NC контакт является стандартной организацией. Неиспользуемые входы и выходыЕсли входы или выходы не используются в корпусе они могут быть присоеденены внешне к верху или низу корпуса через дополнительное гнездо М12. Обозначение гнезда М12 должно быть уточнено в заказной форме дополнении. Пример – корпуса с 3 светящимися кнопками: E1 до E3 и A1 до A3 используется в корпусе; E4 и A4 подсоединяется внешне через гнездо М12.
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

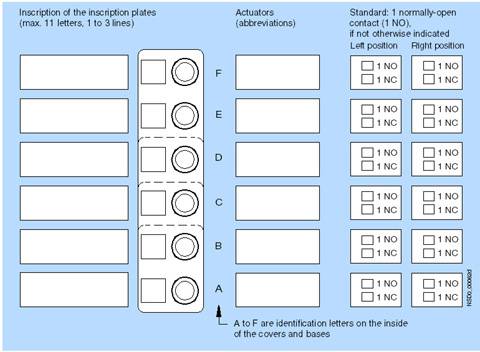

ОпцииЧтобы заказать спроектированное устройство управления для AS-Interface с устройствами программы SIGNUM 3SB3, пожалуйста, заполните соответствующий бланк заявки и приложите его к заказу. Отобразите в бланке заявки желательные варианты, такие как тип активатора (привода), контактов и контактных блоков, тип ламподержателей или принадлежностей (табличек и т.п.). Коды, которые должны быть введены в форму заказа, могут быть получены из списка дополнительных принадлежностей (вариантов) и могут поставляться за дополнительную стоимость. Цена устройства рассчитывается из основной цены соответствующей версии и дополнительных цен за комплектующие (в соответствии с прейскурантом). Добавочные цены включают все компоненты, которые зависят от выбранного набора принадлежностей, таких как тип привода (активатора) элемента управления, контактов, ламподержателей и принадлежностей, таких как таблички, лампы, соединительные разъемы, ведомые устройства и т.д. Бланк заказа для корпусов AS-Interface

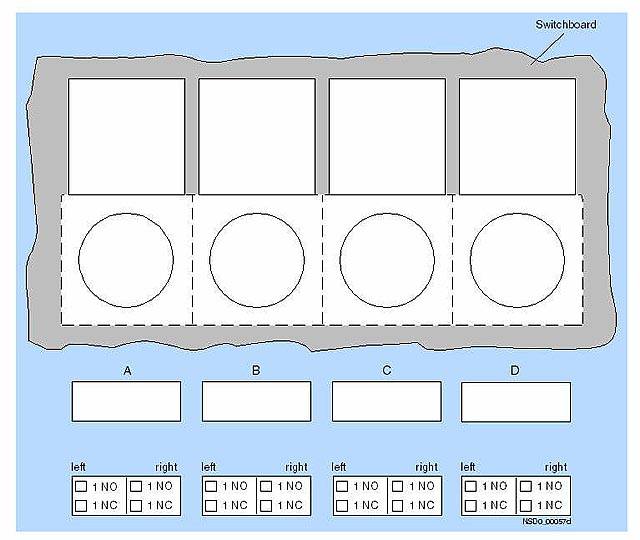

Заказ фронтальной панели модулей AS-Interface
Дополнительные принадлежности для корпусов и фронтальных панелей AS-Interface, поставляемые за дополнительную стоимость
1) Для более детальной информации об индивидуальных элементах приводов, смотри раздел Кнопки и световые индикаторы / SIGNUM 3SB3 / кнопки и нажимные переключатели (Pushbuttons and Light Indicators / SIGNUM 3SB3 / Pushbuttons and Pressure Switches) . 2) Не может быть использована с модулем фронтальной панели.
1) Более подробную информацию о элементах активаторов (приводов) смотри в разделе Кнопки и световые индикаторы / SIGNUM 3SB3 / кнопки и нажимные переключатели (Pushbuttons and Light Indicators / SIGNUM 3SB3 / Pushbuttons and Pressure Switches).
1) Требуется в случае, когда необходимо более четырех входов или более четырех выходов для питания устройств управления. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

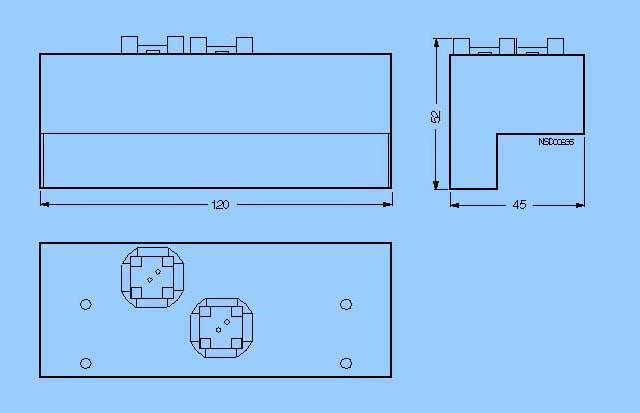

Чертеж Фронтальная панель модуля AS-Interface | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Заказные данные
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
