Корпуса и передние пластины Корпуса
Для отдельного монтажа силовых автоматических выключателей типоразмеров SOO (/nmax = 12 A), SO (/nmax. = 25A)HS2(/nmax. =50 А) имеются корпуса различных габаритов из изоляционного материала для открытого и скрытого монтажа.Корпуса для открытого монтажа имеют степень защиты IP 55, корпуса для скрытого монтажа с передней стороны также соответствуют степени защиты IP 55 (встраиваемая часть - IP 20).Все корпуса снабжены N- и РЕ-зажимами. Сверху и снизу имеется по 2 намеченных отверстия вводов для кабельных резьбовых соединений, на задней стороне также намечены соответствующие вводные отверстия. В верхней части корпуса имеется намеченное отверстие для световых сигнализаторов, предлагаемых в качестве принадлежностей.В узкий корпус может быть вмонтирован силовой автоматический выключатель без принадлежностей, с поперечным и боковым блок-контактом, а в широких корпусах и в корпусе для силового автоматического выключателя типоразмера S2 имеется также место для бокового вспомогательного разъединителя. Встраивание силового выключателя с аварийным контактом не предусмотрено.При силовом автоматическом выключателе типоразмера SOO управление осуществляется через мембрану корпуса. На мембрану может быть надета крышка, которая может быть закрыта на 3 замка для предотвращения включения силового автоматического выключателя, например, при работах по обслуживанию.Вместо крышки может надеваться грибовидная рукоятка аварийного отключения. При ударе по ней выключатель отключается, грибовидная рукоятка фиксируется. Рукоятка высвобождается путем поворота или при помощи ключа. После этого силовой автоматический выключатель может быть включен снова. У силовых автоматических выключателей типоразмеров SO и S2 с поворотным приводом корпуса из изоляционного материала снабжены поворотным приводом.Корпуса могут поставляться с черным поворотным приводом или с поворотным приводом аварийного отключения с красной/желтой рукояткой. В отключенном положении все поворотные приводы могут запираться на 3 висячих замка.

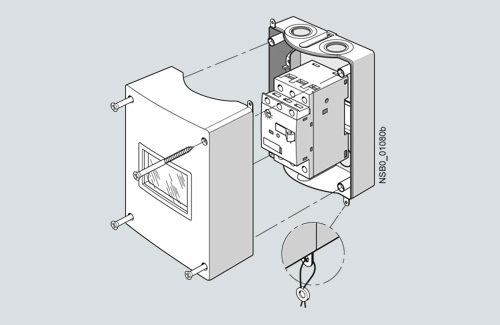

Корпуса для открытого монтажа

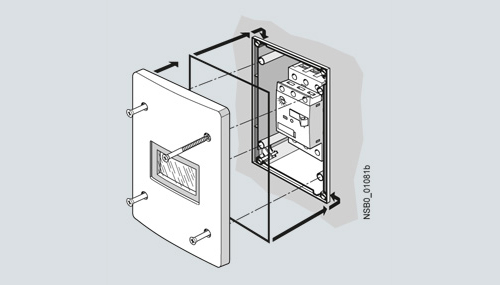

Корпуса для скрытого монтажа
Переднее панели
Во многих случаях необходимо управлять силовыми автоматическими выключателями в любых корпусах. Для этого поставляются передние панели с защитной мембраной для выключателей типоразмера SOO и с поворотным приводом для выключателей типоразмеров от SO до S3.Передние панели для типоразмера SOO имеют крепежную рамку, в которой выключатели могут крепиться защелками.Для передних панелей типоразмеров от SO до S3 поставляется крепежная рамка под силовой автоматический выключатель типоразмера SO.

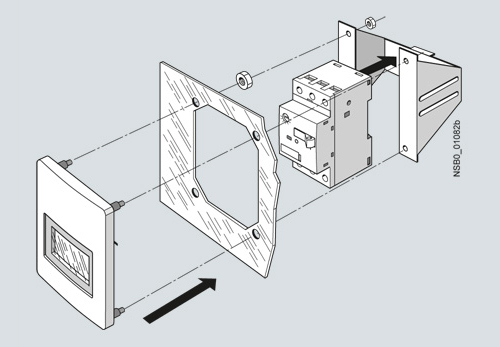

Передние панели для типоразмера S00

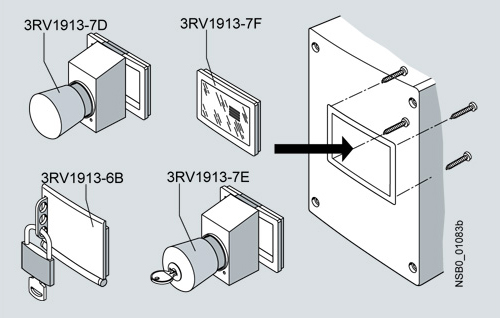

Принадлежности для корпусов и передних панелей
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 3RV1903-5B | 41E | ИНДИКАТОРНАЯ ЛАМПА С ЛАМПОЙ НАКАЛИВАНИЯ AC/DC 110.120 V, С ЦВЕТНЫМИ ЛИНЗАМИ :КРАСНАЯ, ЗЕЛЕНАЯ, ПРОЗРАЧНАЯ ДЛЯ 3RV19 КОРПУСОВ | 12.42 |
| 3RV1903-5C | 41E | ИНДИКАТОРНАЯ ЛАМПА С ЛАМПОЙ НАКАЛИВАНИЯ AC/DC 220.240 V, С ЦВЕТНЫМИ ЛИНЗАМИ :КРАСНАЯ, ЗЕЛЕНАЯ, ПРОЗРАЧНАЯ ДЛЯ 3RV19 КОРПУСОВ | 12.42 |
| 3RV1903-5E | 41E | ИНДИКАТОРНАЯ ЛАМПА С ЛАМПОЙ НАКАЛИВАНИЯ AC/DC 380.415 V, С ЦВЕТНЫМИ ЛИНЗАМИ :КРАСНАЯ, ЗЕЛЕНАЯ, ПРОЗРАЧНАЯ ДЛЯ 3RV19 КОРПУСОВ | 12.42 |
| 3RV1903-5G | 41E | ИНДИКАТОРНАЯ ЛАМПА С ЛАМПОЙ НАКАЛИВАНИЯ AC/DC 480.500 V, С ЦВЕТНЫМИ ЛИНЗАМИ :КРАСНАЯ, ЗЕЛЕНАЯ, ПРОЗРАЧНАЯ ДЛЯ 3RV19 КОРПУСОВ | 12.42 |
| 3RV1913-1CA00 | 41E | ЛИТОЙ ПЛАСТИКОВЫЙ КОРПУС ДЛЯ МОНТАЖА НА СТЕНУ, СТЕПЕНЬ ЗАЩИТЫ IP55 С ШИНАМИ N И PE, 54MM | 18.17 |
| 3RV1913-1DA00 | 41E | ЛИТОЙ ПЛАСТИКОВЫЙ КОРПУС ДЛЯ МОНТАЖА НА СТЕНУ, СТЕПЕНЬ ЗАЩИТЫ IP55 С ШИНАМИ N И PE, 72MM | 21.51 |
| 3RV1913-2DA00 | 41E | ЛИТОЙ ПЛАСТИКОВЫЙ КОРПУС ДЛЯ МОНТАЖА В СТЕНУ С ПРИВОДНОЙ МЕМБРАНОЙ | 20.13 |
| 3RV1913-4C | 41E | ПЛАСТИКОВАЯ ФРОНТ ПЛАТА, IP 55, С МЕМБРАНОЙ И ДЕРЖАТЕЛЕМ ДЛЯ АВТОМАТИЧЕСКОГО ВЫКЛЮЧАТЕЛЯ, ТИПОРАЗМЕР S00 | 28.06 |
| 3RV1913-6B | 41E | БЛОКИРУЮЩЕЕ УСТРОЙСТВО ДЛЯ 3 ЗАМКОВ, ДЛЯ КОРПУСОВ 3RV1913 | 9.43 |
| 3RV1913-7D | 41E | АВАРИЙНАЯ РУКОЯТКА САМО БЛОКИРУЮЩАЯСЯ, ДЕБЛОКИРОВКА ПОВОРОТОМ, ДЛЯ КОРПУСОВ 3RV1913 | 23.81 |
| 3RV1913-7E | 41E | АВАРИЙНАЯ РУКОЯТКА, С ЗАМКОМ, БЛОКИРУЮЩАЯСЯ, ДЕБЛОКИРОВКА КЛЮЧОМ, ДЛЯ 3RV1913 КОРПУСОВ | 70.38 |
| 3RV1913-7F | 41E | МЕМБРАНА С РАМКОЙ И ВИНТАМИ ДЛЯ АВТОМАТИЧЕСКОГО ВЫКЛЮЧАТЕЛЯ S00 | 5.19 |
| 3RV1923-1CA00 | 41E | ЛИТОЙ ПЛАСТИКОВЫЙ КОРПУС ДЛЯ МОНТАЖА НА СТЕНУ СТЕПЕНЬ ЗАЩИТЫ IP55 С N И PE КЛЕММОЙ ЗАПИРАЕМ В ПОЗИЦИИ 0 54MM | 18.98 |
| 3RV1923-1DA00 | 41E | ЛИТОЙ ПЛАСТИКОВЫЙ КОРПУС ДЛЯ МОНТАЖА НА СТЕНУ СТЕПЕНЬ ЗАЩИТЫ IP55 С N И PE КЛЕММОЙ ЗАПИРАЕМ В ПОЗИЦИИ 0 72MM | 21.62 |

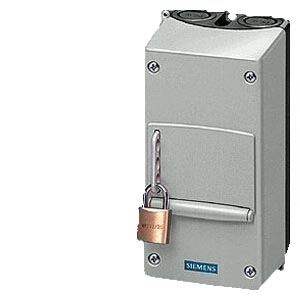

| 3RV1923-1DA01 | 41E | ЛИТОЙ АЛЮМИНИЕВЫЙ КОРПУС IP65, ШИРИНА УСТАНОВКИ : 72MM, С PE-КЛЕММА, ДЛЯ АВТОМАТИЧЕСКОГО ВЫКЛЮЧАТЕЛЯ, ТИПОРАЗМЕР S0 | 67.16 |
| 3RV1923-1FA00 | 41E | ЛИТОЙ ПЛАСТИКОВЫЙ КОРПУС ДЛЯ МОНТАЖА НА СТЕНУ С ПОВОРОТНЫМ МЕХАНИЗМОМ АВАРИЙНОГО ОСТАНОВА 54MM | 21.28 |
| 3RV1923-1GA00 | 41E | ЛИТОЙ ПЛАСТИКОВЫЙ КОРПУС ДЛЯ МОНТАЖА НА СТЕНУ С ПОВОРОТНЫМ МЕХАНИЗМОМ АВАРИЙНОГО ОСТАНОВА 72MM | 24.04 |
| 3RV1923-1GA01 | 41E | ЛИТОЙ АЛЮМИНИЕВЫЙ КОРПУС IP 65 ШИРИНА УСТАНОВКИ 72 MM, PE-КЛЕММА С ПОВОРОТНЫЙ ПРИВОД ЖЕЛТАЯ /КРАСНАЯ ДЛЯ ВЫКЛЮЧАТЕЛЕЙ РАЗМ. S0 | 69.23 |
| 3RV1923-2DA00 | 41E | ЛИТОЙ ПЛАСТИКОВЫЙ КОРПУС ДЛЯ МОНТАЖА В СТЕНУ С ПОВОРОТНЫМ МЕХАНИЗМОМ УПРАВЛЕНИЯ ЗАПИРАЕМ | 25.42 |
| 3RV1923-2GA00 | 41E | ЛИТОЙ ПЛАСТИКОВЫЙ КОРПУС ДЛЯ МОНТАЖА В СТЕНУ С ПОВОРОТНЫМ МЕХАНИЗМОМ АВАРИЙНОГО ОСТАНОВА | 25.42 |
| 3RV1923-4B | 41E | ПЛАСТИКОВАЯ ФРОНТ ПЛАТА, IP55, С ПОВОРОТНЫЙ ПРИВОД, БЛОКИРУЕМЫЙ, ДЛЯ АВТОМАТИЧЕСКОГО ВЫКЛЮЧАТЕЛЯ, ТИПОРАЗМЕР S0, S2, S3 | 15.87 |
| 3RV1923-4E | 41E | ПЛАСТИКОВАЯ ФРОНТ ПЛАТА, IP55, С АВАРИЙНЫМ ПОВОРОТНЫМ ПРИВОДОМ, БЛОКИРУЕМЫЙ, ДЛЯ АВТОМАТИЧЕСКОГО ВЫКЛЮЧАТЕЛЯ, ТИПОРАЗМЕР S0, S2, S3 | 15.87 |
| 3RV1923-4G | 41E | ДЕРЖАТЕЛЬ ДЛЯ ФРОНТ ПЛАТЫ ТИПОРАЗМЕР S0 | 15.87 |
| 3RV1933-1DA00 | 41E | ЛИТОЙ ПЛАСТИКОВЫЙ КОРПУС ДЛЯ МОНТАЖА НА СТЕНУ СТЕПЕНЬ ЗАЩИТЫ IP55 С N И PE КЛЕММОЙ ЗАПИРАЕМ В ПОЗИЦИИ 0 82MM | 62.56 |
| 3RV1933-1GA00 | 41E | ЛИТОЙ ПЛАСТИКОВЫЙ КОРПУС ДЛЯ МОНТАЖА НА СТЕНУ С ПОВОРОТНЫМ МЕХАНИЗМОМ АВАРИЙНОГО ОСТАНОВА 82MM | 64.86 |
