KSB PumpDrive для SIMATIC PCS 7: Управление скоростью для центробежных насосов
KSB PumpDrive - управляющее устройство, базирующееся на современной технологии частотного управления для энергоэффективного и бережного управления центробежными насосами.
KSB PumpDrive и соответствующие сенсоры превращают насосы в интеллектуальные, многоскоростные насосные системы, либо для одиночных насосов, либо для группы до 6 насосов
Такие насосные системы могут быть легко интегрированы в систему управления технологическим процессом SIMATIC PCS 7, используя программный пакет KSB PumpDrive для SIMATIC PCS 7.
Примечание:Программный пакет KSB PumpDrive для SIMATIC PCS 7 может быть использован вместе с SIMATIC PCS 7 V6.1, V7.0 и V7.1.
Дизайн
KSB PumpDrive для SIMATIC PCS 7: Управление скоростью для центробежных насосов KSB PumpDrive - самоохлаждающийся частотный преобразователь с управляющим устройством, которое позволяет последовательно настроить характеристики насоса под соответствующие требования.
KSB PumpDrive имеет интегральный, регулируемый PI контроллер для:
- дифференциального давления
- управления уровня
- температурного контроля
- контроля протока
- контроля давления с уставками в зависимости от коэффициента подачи насоса

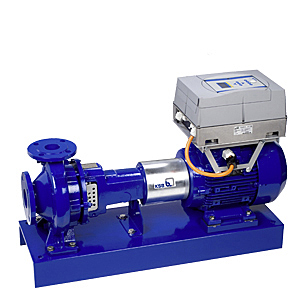

Благодаря самоохлаждению, KSB PumpDrive может быть смонтирован на двигателе (MM), на стене (WM), или в шкафу управления (CM).
Соединение с SIMATIC PCS7
Следующие компоненты требуются для соединения с SIMATIC PCS7:
- Программный пакет KSB PumpDrive для SIMATIC PCS7
- PROFIBUS модульпредлагается KSB как PROFIBUS аксуссуар для KSB PumpDrive
Программный пакет KSB PumpDrive для SIMATIC PCS7 состоит из следующих компонентов:
- Библиотечный блок:
- диагностический блок для интеграции в концепцию драйвер блоков SIMATIC PCS7;
- сигнальный блок для управления насосным модулем;
- блок для станции обслуживания;
- блок данных с параметрами

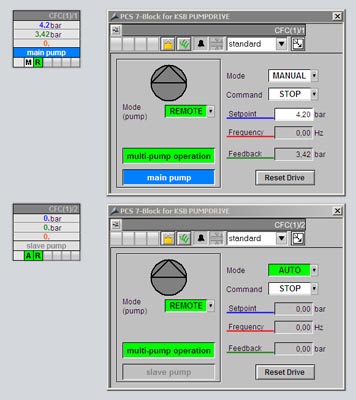

- Лицевая панель
Функции
KSB PumpDrive для SIMATIC PCS 7: Управление скоростью для центробежных насосов Лицевая панель позволяет осуществлять прямой доступ ко всем важным функциям и состояниям KSB PumpDrive:
- управляющим переменным;
- скорость (свободно выбираемый от 0 до 70 Hz);
- многонасосное управления до 6 насосов;
- переключение авторизаций (локальное);
- Отображение:
- управляющих значений (скорость, ток и т.д.);
- история ошибок;
- счетчик электроэнергии (kWh);
- счетчик часов работы (мотор, частотный преобразователь);
- отображение коэффициента подачи насоса - бессенсорный
- Статус функций защиты
- температурная защита мотора;
- электрическая защита мотора;
- динамическая защита от перегрузок через ограничение скорости;
- защита от сухого хода (бессенсорная или по внешнему сигналу);
- мониторинг рабочих характеристик (избежание запрещенных гидравлических состояний на базе характеристик насоса)
Дальнейшая информация
KSB PumpDrive для SIMATIC PCS 7: Управление скоростью для центробежных насосов KSB AktiengesellschaftJohann-Klein-Str. 967227 FrankenthalGermany
Phone: +49 6233 86-0Fax: +49 6233 86-3401
Hotline KSB Automation: +49 6233 86-2042
You can find additional information in the Internet at:
http://www.ksb.com
