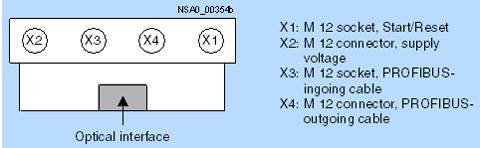

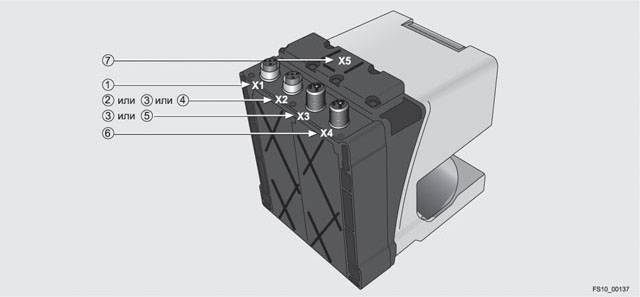

X1

Разъем M12 для подключения кнопки перезапуска (факультативно)

1

Разъем M12 с корпусом для клемм,
5-контактный

3RX8 000-0CD55

X2

Розетка M12 для выходного кабеля PROFIBUS

2

Согласующий резистор для PROFIBUS DP

6GK1 905-0EC00

3

Соединительный кабель M12 PROFIBUS, со штекером и розеткой, 2-контактный

6XV1 830-3DE50 (0.5  м)

6XV1 830-3DH15 (1.5  м)

6XV1 830-3DH30 (3  м)

6XV1 830-3DH50 (5  м)

6XV1 830-3DN10 (10  м)

6XV1 830-3DN15 (15  м)

4

Соединительныйштепсель  PROFIBUS M12

6GK1 905-0EA00

X3

Штепсель M12 для входного кабеля PROFIBUS

3

Соединительный кабель PROFIBUSM12, с розеткой и вилкой, 2-контактный

6XV1 830-3DE50 (0.5  м)

6XV1 830-3DH15 (1.5  м)

6XV1 830-3DH30 (3  м)

6XV1 830-3DH50 (5  м)

6XV1 830-3DN10 (10  м)

6XV1 830-3DN15 (15  м)

5

Соединительный штепсель  PROFIBUSM12 со вставленной розеткой

6GK1 905-0EB00

X4

Штепсель M12 для блока питания 24 В пост. тока

6

Розетка M12 для кабеля с корпусом для клемм, 5-контактная

3RX8 000-0CB55

X5

Оптический интерфейс ПК

7

Соединительный кабель ПК для LS4 с оптическим интерфейсом, 9-контактный

3RG78 38-1DC

Защитная зона

• Расстояние обнаружения

0 ... 4 м

• Коэффициент яркости

мин. 1.8 %

• Размер объекта (диаметр)

70 мм (цилиндрический испытательный объект)

• Время реакции

• Двойной анализ (2 цикла)

80 мс (only laser scanner without PROFIBUS system times)

• Настраиваемое до 16 циклов

640 мс (only laser scanner without PROFIBUS system times)

• Количество

4 (выбирается через коммутируемые PROFIBUS)

• Класс надежности

Категория 3 в соответствии с EN 954-1, тип 3 в соответствии IEC 61496-1 или EN 61496-3

• Выход

PROFIBUS (PROFIsafe profile)

• Пуск

Проверка пуска и запрет пуска могут быть установлены отдельно

• Повторный пуск

Настраиваемый в пределах 160 мс … 10 с или вручную

Дополнение к полям защиты

• Дополнение для деактивизированного улавливания пыли

83 мм

• Дополнение для активизированного улавливания пыли

• Для размера защитной области < 3,5 м

83 мм

• Для размера защитной области > 3,5 м

100 мм

• Добавочное дополнение при наличии световозвращающих отражателей или хорошо отражающих поверхностей (напр., некоторые металлы или керамика) в плоскости сканирования

• Свыше 1,2 м за линией поля защиты

0 мм

• В поле защиты или менее 1,2 м за линией поля защиты

110 мм

Поле предупреждения

• Пределы обнаружения

0 ... 15 м

• Коэффициент яркости

мин. 20 %

• Размер объекта

150 × 150 мм

• Время реакции

• Двойной анализ (2 цикла)

80 мс (only laser scanner without PROFIBUS system times)

• Настраиваемое до 16 циклов

640 мс (only laser scanner without PROFIBUS system times)

• Количество полей предупреждения

4 (выбирается через коммутируемые входы)

• Выход

PROFIBUS

Измерение контура

• Пределы обнаружения

0 ... 50 м

• Коэффициент яркости

мин. 20 %

• Выход

Последовательный интерфейс RS 232

• Радиальное разрешение

5 мм

• Разрешение по плоскости

0,36 °

Напряжение питания

• Внешнее питание

24 V DC (+20 % / -30 %)

• Замечание

Блок питания для внешнего питающего напряжения, так же как и блок питания AS-Interface для питания компонентов AS-Interface должен отличаться надежной изоляцией питающей сети в соответствии с IEC 60742 и должен перекрывать временные неисправности питающей сети в течение до 20 мс.

Защита от сверхтоков

Предохранитель на 1,25 A со средней скоростью срабатывания

Питающий ток в

тип. 350 mA

Входы

• Повторный пуск/возврат в исходное состояние

Подключение командного устройства для режима работы с запретом повторного пуска и/или возвратом устройства в исходное положение, контролируется динамически, оптическая развязка напряжения 24 В пост. тока

• Определение сигналов

• Высокий уровень (логическая 1)

16 ... 30 V

• Низкий уровень (логический 0)

< 3 V

Управляющий кабель

• Длина

Макс. 50 м для поперечного сечения проводов 0.5мм², экранированный

Field pair changeover

Field pair switchover via PROFIBUS (PROFIsafe profile)

Интерфейсы RS232 для каждого инфракрасного интерфейса

Для параметризации устройства и функционирования зон

Оптические характеристики

• Угол поворота

190 °

• Угловое разрешение

0,36 °

• Боковой допуск

• Без сборочно-монтажной установки (для задней стенки корпуса)

± 0,18 °

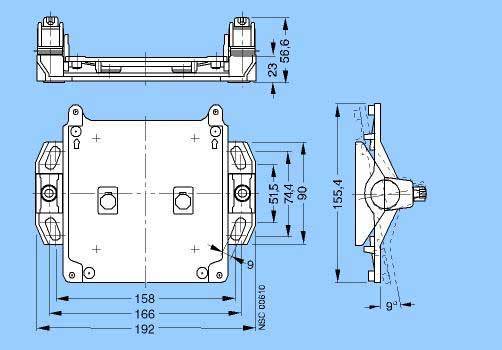

• Со сборочно-монтажной установкой (для посадочной поверхности)

± 0,22 °

• Скорость развертки

25 циклов/с или 40 мс/цикл

• Класс защиты лазера

• по стандарту

EN 60825-1, Класс 1 (безопасность для глаз)

• Длины волн

905 нм (инфракрасный диапазон)

• Расходимость пучка

2 миллирадиана

• Временная развертка

100 с

Уровень защиты

IP65

Температура окружающей среды

• Эксплуатация

0 ... +50 °C

• Хранение

-20 ... +60 °C

Класс защиты корпуса

Класс защиты 2

Влажность

по DIN 40040, Таблица 10, кодовый знак E (средняя сухость)

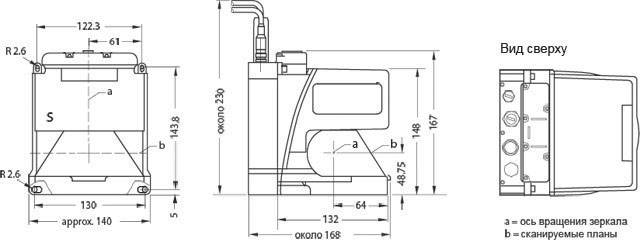

Размеры (Ш × В × Г) в мм

141 × 167 × 168

Передатчик

Инфракрасный лазерный диод (λ = 905 нм)

Корпус

Алюминиевое литье, пластмасса, стальная соединительная плата

Вибрационная нагрузка по всем 3 осям в соответствии с IEC 60068, часть 2-6

10 ... 150 Hz, макс. 5 г

Длительная ударная нагрузка по всем 3 осям в соответствии с IEC 60068, часть 2-29

10 g, 16 мс

Привод вращающегося зеркала

Бесщеточный двигатель постоянного тока

Подшипники вращающегося зеркала

Не требующие ухода шарикоподшипники
