| Заказной номер | 6EP1 332-1SH51 |
| Входная цепь | 1-фазная переменного тока |
| Номинальное входное напряжение Uinrated | 100 - 240 В переменного тока, широкий диапазон входных напряжений |
| Допустимый диапазон изменения входного напряжения | ~85 ... 264 В |
| Допустимое перенапряжение | 2.3 x Uin rated/1.3 мс |
| Допустимый перерыв в питании при Iout rated | > 40 мс при Uin = 187 В |
| Номинальное занчение; допустимый диапазон изменений частоты переменного тока | 50/60 Гц; 47 ... 63 Гц |
| Номинальный входной ток Iinrated | 1.95 A - 0.97 A |
| Импульсный ток включения (+25 °C) | < 30 A |
| I2t | < 2.5 A2с |
| Предохранитель в цепи питания | Встроенный |
| Рекомендуемая защита (IEC 898) цепи питания | Автоматический выключатель от 16 A, характеристика B или от 10 A, характеристика C |
| Выходная цепь | Регулируемая, изолированная от входной цепи |
| Номинальное выходное напряжение Uoutrated | =24 В |
| Отклонение выходного напряжения в статических режимах | ±3% |
- отклонение выходного напряжения при колебаниях входного напряжения в статических режимах
| Приблизительно 0.1% |
- отклонение выходного напряжения при изменении нагрузки в статических режимах
| Приблизительно 1.5% |
| Уровень пульсаций
(тактовая частота приблизительно 90 кГц) | < 200 мВpp |
| Всплески выходного напряжения (звуковой диапазон приблизительно 20 МГц) | < 300 мВpp |
| Диапазон настройки уровня выходного напряжения | 22.2 ... 26.4 В |
| Индикация | Зеленый светодиод ОК индикации нормального уровня выходного напряжения |
| Реакция на включение, отключение | Без перерегулирования Uout (программный пуск) |
| Задержка включения/время нарастания напряжения | < 0.5 с/типовое значение 35 мс |
| Номинальный выходной ток Ioutrated | 4 A |
| Допустимый диапазон изменения тока нагрузки +55 °C | 0 ... 4 A |
| Параллельное включение для увеличения выходной мощности | Допускается |
| Эффективность | |
| КПД при Uoutrated, Iout rated | 89%, типовое значение |
| Тепловые потери при Uoutrated, Iout rated | 12 Вт, типовое значение |
| Регулирование | |
| Отклонение выходного напряжения при колебаниях входного напряжения в динамических режимах
(Uin rated ±15%) | < 0.2% Uout |
| Отклонение выходного напряжения при изменении нагрузки в динамических режимах
(Iout: 10/90/10%) | ±1.5% Uout |
| Время установки выходного напряжения при скачкообразном изменении нагрузки | |
| | 20 мс, типовое значение |
| | 20 мс, типовое значение |
| Защита и мониторинг | |
| Уровень ограничения выходного тока | 4.7 A, типовое значение |
| Защита от короткого замыкания в цепи нагрузки | Стабилизация тока |
| Среднеквадратичное значение установившегося тока короткого замыкания | < 10 A |
| Индикация перегрузки/ короткого замыкания | - |
| Защита | |
| Гальваническое разделение первичной и вторичной цепи | Есть, экстра-низкое выходное напряжение Uout по EN 60950 и EN 50178 |
| Класс защиты | II (без защитного проводника) |
| Марка CE | Есть |
| Одобрение UL/cUL (CSA) | Есть, cULus-список (UL 508, CSA 22.2), файл E197259; cURus-разрешение (UL 60950, CSA 22.2), файл E151273 |
| Одобрение FM | Есть, класс I, раздел 2, группы A, B, C, D T4 |
| Морские сертификаты | Есть, GL, ABS |
| Степень защиты (EN 60529) | IP20 |
| Электромагнитная совместимость | |
| Генерируемые помехи | EN 55022 класс B |
| Ограничение гармоник входного напряжения | EN 61000-3-2 |
| Стойкость к шумам | EN 61000-6-2 |
| Условия эксплуатации, хранения, транспортировки | |
| Диапазон рабочих температур | -20 ... +55 °C с естественным охлаждением |
| Диапазон температур хранения и транспортировки | -40 ... +70 °C |
| Относительная влажность | Климатический класс 3K3 по EN 60721, без конденсата |
| Конструктивные параметры | |
| Подключение цепи питания L1, N | Контакты под винт для подключения проводников сечением от 0.5 до 2.5 мм2 |
| Подключение нагрузки | По 2 контакта под винт для подключения проводников сечением от 0.5 до 2.5 мм2
|

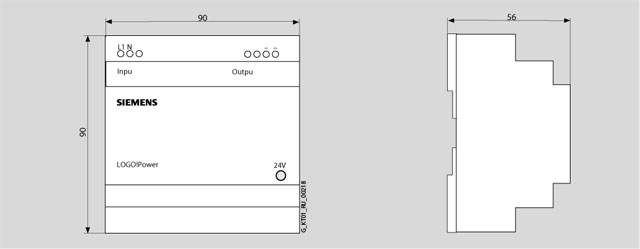

| Габариты (Ш x В x Г) в мм | 90 x 90 x 55 |
| Масса | Приблизительно 0.34 кг |
| Монтаж | На профильную шину DIN по DIN EN 50022-35x15/7.5 |
