MAGFLO MAG 1100 Food

Разделы

Скачать Заказные данные

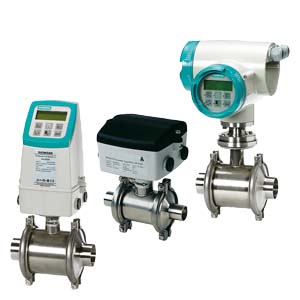

MAGFLO MAG 1100 Food

Магнитно-индуктивный измерительный датчик MAGFLO MAG 1100 Food специально разработан для использования в пищевой и пиво-безалкогольной промышленности.




Особенности

Скачать Заказные данные
MAGFLO MAG 1100 Food
  • диаметр: DN 10 … DN 100
  • корпус из нерж. стали AISI 316
  • гигиеническое соединение, конструкция с допуском 3A и EHEDG
  • гигиеническая конструкция для чистки CIP и SIP
  • просто ввод в эксплуатацию и автоматическая загрузка установок через SENSORPROM
  • корпус с классом защиты IP67/NEMA 4X/6
  • Запатентованный метод поверки на месте. Использование данных из SENSORPROM.




Область применения

Скачать Заказные данные
MAGFLO MAG 1100 Food

Основными сферами применения магнитно - индуктивных измерительных датчиков SITRANS F M MAGFLO являются:

  • пищевая промышленность
  • пиво - безалкогольная промышленность
  • фармацевтическая промышленность




Дизайн

Скачать Заказные данные
MAGFLO MAG 1100 Food
  • оригинальная механическая конструкция с широким спектром сантехнических соединений по заказу клиента
  • возможен компактный и раздельный монтаж, простое изменение "Plug & Play"
  • простое дооснащение до IP68/NEMA 6 на месте установки




Способ действия

Скачать Заказные данные
MAGFLO MAG 1100 Food

Принцип измерения расхода основывается на законе электромагнитной индукции Фарадея, при котором измерительный датчик преобразует расход в пропорциональное скорости протока электрическое напряжение.




Интеграция

Скачать Заказные данные
MAGFLO MAG 1100 Food

Расходомер в комплекте состоит из измерительного датчика и соответствующего измерительного преобразователя SITRANS F M MAGFLO MAG 5000, 6000 или 6000 I. Гибкая концепция коммуникации USM II обеспечивает простую интеграцию и актуализацию различных систем полевых шин, к примеру, HART, PROFIBUS DP и PA, DeviceNet, CANopen, MODBUS RTU/RS 485.




Технические данные

Скачать Заказные данные
MAGFLO MAG 1100 Food

Принцип измерения

Электромагнитная индукция

Частота возбуждения

DN 10 ... 65 (¼“ … 2½”): 12.5 ГцDN 80 ... 100 (3”, 4”): 6.25 Гц

Вход



Диаметр

DN 10 … DN 100 (3/8" … 4")

Подключение к процессу

Имеется гигиенический адаптер для:

  • прямого вваривания в трубопровод
  • фитинга Clamp
  • резьбового фитинга

Окружающие условия



Окружающие условия



Окружающая температура


  • раздельный измерительный преобразователь

-40 … +100°C (-40 … +210 °F)
  • компактный измерительныйпреобразователь MAG 5000/6000

-20 … +50°C (-5 … +120 °F)

Циклическое температурное воздействие


  • MAG 1100 Food керамика


  • длительность > 1 min
  • DN 10, 15, 25: макс. ΔT ≤ 15 °C/мин(3/8”, ½”, 1”: макс. ΔT ≤ 60 °F/мин)
  • DN 40, 50, 65: макс. ΔT ≤ 10 °C/мин(1½”, 2”, 2½”: макс ΔT ≤ 50 °F/мин)
  • DN 80, 100: макс. ΔT ≤ 5 °C/мин(3”, 4”: макс ΔT ≤ 40 °F/мин)
  • длительность≤ 1 min, после 10 мин пауза
  • DN 10, 15, 25: макс. ΔT ≤ 80 °C/мин(3/8”, ½”, 1”: макс. ΔT ≤ 180 °F/мин)
  • DN 40, 50, 65: макс. ΔT ≤ 70 °C/мин(1½”, 2”, 2½”: макс. ΔT ≤ 160 °F/мин)
  • DN 80, 100: макс. ΔT ≤ 60 °C/мин(3”, 4”: макс. ΔT ≤ 140 °F/мин)
  • MAG 1100 Food PFA

Maкс. ±100 °C (210 °F) временно

Рабочее давление


  • MAG 1100 Food керамика

DN 10 ... 65: 40 бар (3/8” … 2½”: 580 psi)DN 80: 37.5 бар (3”: 540 psi)DN 100: 30 бар (4”: 435 psi)

Вакуум: 1 x 10-6 бар(1.5 x 10-5 psi)
  • MAG 1100 Food PFA

20 бар (290 psi)

Вакуум: 0.02 бар (0.3 psi)

Вибропрочность

10 …1000 Гц любая, 3,17 гр эффективная , во всехнаправлениях по EN 60068-2-36

Для компактного монтажа с MAG6000 I закрепить измерительный преобразователь, чтобы избежатьвоздействия напряжения натяжения на измерительныйдатчик .

Класс защиты (корпус)


  • стандарт

IP67 по EN 60529 (NEMA 4X/6),1 mH 2 O на 30 мин
  • опция

IP68 по EN 60529 (NEMA 6P),10 mH 2 O kont.

Свойства измеряемой среды



Температура вещества


  • MAG 1100 Food керамика

-20 …+150 °Cподходит для стерилизации паром
  • MAG 1100 Food PFA

-30 …+130 °Cподходит для стерилизации паром при 150 °C

Конструкция



Вес

см. габаритные чертежи

Материал


  • корпус


  • MAG 1100 Food керамика

нерж. сталь AISI 316L (1.4404)
  • MAG 1100 PFA

нерж. сталь AISI 316 (1.4436)
  • клеммная коробка (только раздельная версия)


  • стандарт

усиленный стекловолокном полиамид
  • опция
  • MAG 1100 Food: нерж. сталь AISI316 (1.4436)
  • MAG 1100 Food PFA: нерж. сталь AISI316 L (1.4404)

Футеровка


  • MAG 1100 Food керамика

оксид алюминия Al 2 O 3 ()
  • MAG 1100 Food PFA

усиленный PFA

Электроды


  • MAG 1100 Food керамический

платина / золото / титан
  • MAG 1100 Food PFA

Hastelloy C276

Кабельное резьбовое соединение

4 Pg 13.5

Сертификаты и допуски


  • MAG 1100 Food керамический

3A, допуск EHEDG
  • MAG 1100 Food PFA

3A (сертификат EHEDG готовится)

Руководство по приборам давления

DGRL – 97/23 EC
Принадлежности для MAG 1100 Food

Адаптер



Трубное соединение/рабочее давление



Адаптер для вваривания молочныйтрубопровод

Tri-Clover ISP 2037, DIN 11 850, SMS 3008, BS 4825-1
  • DN 10, 15, 25, 40, 50, 65 and 80 (3/8”, ½”, 1”, 1½”, 2”, 2½” and 3”)

PN 40 (600 psi)
  • DN 100 (4”)

PN 25 (350 psi)

Адаптер для соединения Clamp

Tri-Clamp ISP 2852, DIN 32 676, SMS 3016, BS 4825-3
  • DN 10, 15, 25, 40 and 50 (3/8”, ½”, 1”, 1½”, and 2”)

PN 16 (200 psi)
  • DN 65, 80 and 100 (2½”, 3” and 4”)

PN 10 (150 psi)

Резьбо ой адаптер


  • DIN 1181


  • DN 10, 15, 25, and 40 (3/8”, ½”, 1”, and 1½”)

PN 40 (600 psi)
  • DN 50, 65, 80 and 100 (2”, 2½”, 3” and 4”)

PN 25 (350 psi)
  • ISO 2853, SS 3351, BS 4825-4


    • DN 10, 15, 25, 40, 50, 65 and 80 (3/8”, ½”, 1”, 1½”, 2”, 2½ and 3””)

PN 16 (200 psi)
  • SMS 1145


    • DN 25, 40, 50, 65 and 80 (1”, 1½”, 2”, 2½” and 3)

PN 6 (80 psi)

Конструкция



Материал


  • адаптер

нерж. сталь, AISI 316
  • уплотнение


  • стандарт

EPDM (-20 ... +150 °C)
  • опция

NBR (-20 ... +100 °C)
  • Clamp

нерж. сталь AISI 304, ISO 2852






Чертеж

Скачать Заказные данные
MAGFLO MAG 1100 Food

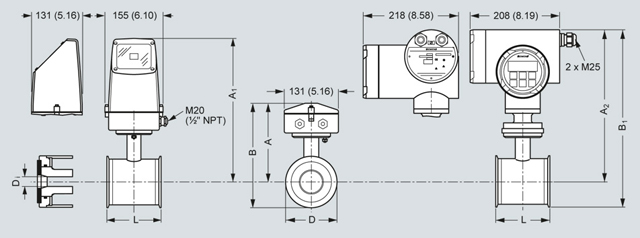

Измерительный датчик MAG 1100 Food, компактный/раздельный



ДиаметрDN

L[мм]

A[мм]

A1[мм]

B[мм]

B1[мм]

D[мм]

Di(Al2O3)[мм]

DiPFA[мм]

Вес[кг]

10

64

156

300

188.0

241.0

64.0

10

10

2.2

15

64

156

309

188.0

341.0

64.0

15

16

2.2

25

79

164

317

202.8

355.8

77.5

25

26

2.7

40

94

176

329

221.5

374.5

91.0

40

38

3.4

50

104

184

337

243.5

396.5

119.0

50

50

4.2

65

131

194

347

259.0

412.0

130.0

65

66

5.5

80

156

200

353

277.5

430.5

155.0

80

81

7.0

100

186

213

366

304.5

457.5

183.0

100

100

10.0



Диаметр[дюймов]

L[дюймов]

A[дюймов]

A1[дюймов]

B[дюймов]

B1[дюймов]

D[дюймов]

Di(Al2O3)[дюймов

DiPFA[дюймов]

Weight[Ib]

3/8

2.52

6.14

12.16

7.40

13.43

2.52

0.39

0.39

4.8

½

2.52

6.14

12.16

7.40

13.43

2.52

0.59

0.63

4.8

1

3.11

6.46

12.48

7.98

14.01

3.05

0.98

1.02

4.9

1½

3.70

6.93

12.95

8.72

14.74

3.58

1.57

1.50

7.5

2

4.09

7.24

13.27

9.59

15.61

4.68

1.97

1.97

9.2

2½

5.16

7.64

13.66

10.20

16.22

5.12

2.56

2.60

12.0

3

6.14

7.87

13.90

10.93

16.95

6.10

3.15

3.19

15.0

4

7.32

8.39

14.41

11.99

18.01

7.20

3.94

3.94

22.0

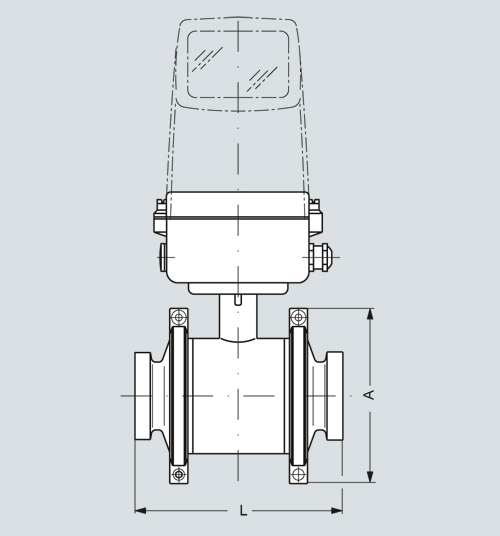

Измерительный датчик MAG 1100 Food, компактный/раздельный – монтажная длина



Диаметр

A

L1)

DN

дюймов

[мм]

[дюймов]

[мм]

[дюймов]

10

3/8

99

3.90

146

5.75

15

½

99

3.90

146

5.75

25

1

113

4.45

161

6.34

40

1½

126

4.96

176

6.93

50

2

154

6.06

186

7.32

65

2½

165

6.50

223

8.78

80

3

200

7.87

258

10.16

100

4

225

8.86

288

11.34

1) Общая монтажная длина "L" не зависит от выбранного типа адаптера .
