MAGFLO MAG 1100 Food - Расходомеры

Магнитно-индуктивный измерительный датчик MAGFLO MAG 1100 Food специально разработан для использования в пищевой и пиво-безалкогольной промышленности.

Особенности

диаметр: DN 10 … DN 100
корпус из нерж. стали AISI 316
гигиеническое соединение, конструкция с допуском 3A и EHEDG
гигиеническая конструкция для чистки CIP и SIP
просто ввод в эксплуатацию и автоматическая загрузка установок через SENSORPROM
корпус с классом защиты IP67/NEMA 4X/6
Запатентованный метод поверки на месте. Использование данных из SENSORPROM.

Область применения

Основными сферами применения магнитно - индуктивных измерительных датчиков SITRANS F M MAGFLO являются:

пищевая промышленность
пиво - безалкогольная промышленность
фармацевтическая промышленность

Дизайн

оригинальная механическая конструкция с широким спектром сантехнических соединений по заказу клиента
возможен компактный и раздельный монтаж, простое изменение "Plug & Play"
простое дооснащение до IP68/NEMA 6 на месте установки

Способ действия

Принцип измерения расхода основывается на законе электромагнитной индукции Фарадея, при котором измерительный датчик преобразует расход в пропорциональное скорости протока электрическое напряжение.

Интеграция

Расходомер в комплекте состоит из измерительного датчика и соответствующего измерительного преобразователя SITRANS F M MAGFLO MAG 5000, 6000 или 6000 I. Гибкая концепция коммуникации USM II обеспечивает простую интеграцию и актуализацию различных систем полевых шин, к примеру, HART, PROFIBUS DP и PA, DeviceNet, CANopen, MODBUS RTU/RS 485.

Технические данные

Принцип измерения	Электромагнитная индукция
Частота возбуждения	DN 10 ... 65 (¼“ … 2½”): 12.5 Гц DN 80 ... 100 (3”, 4”): 6.25 Гц
Вход
Диаметр	DN 10 … DN 100 (3/8" … 4")
Подключение к процессу	Имеется гигиенический адаптер для: прямого вваривания в трубопровод фитинга Clamp резьбового фитинга
Окружающие условия
Окружающие условия
Окружающая температура
раздельный измерительный преобразователь	-40 … +100°C (-40 … +210 °F)
компактный измерительный преобразователь MAG 5000/6000	-20 … +50°C (-5 … +120 °F)
Циклическое температурное воздействие
MAG 1100 Food керамика
длительность > 1 min	DN 10, 15, 25: макс. ΔT ≤ 15 °C/мин (3/8”, ½”, 1”: макс. ΔT ≤ 60 °F/мин) DN 40, 50, 65: макс. ΔT ≤ 10 °C/мин (1½”, 2”, 2½”: макс ΔT ≤ 50 °F/мин) DN 80, 100: макс. ΔT ≤ 5 °C/мин (3”, 4”: макс ΔT ≤ 40 °F/мин)
длительность≤ 1 min, после 10 мин пауза	DN 10, 15, 25: макс. ΔT ≤ 80 °C/мин (3/8”, ½”, 1”: макс. ΔT ≤ 180 °F/мин) DN 40, 50, 65: макс. ΔT ≤ 70 °C/мин (1½”, 2”, 2½”: макс. ΔT ≤ 160 °F/мин) DN 80, 100: макс. ΔT ≤ 60 °C/мин (3”, 4”: макс. ΔT ≤ 140 °F/мин)
MAG 1100 Food PFA	Maкс. ±100 °C (210 °F) временно
Рабочее давление
MAG 1100 Food керамика	DN 10 ... 65: 40 бар (3/8” … 2½”: 580 psi) DN 80: 37.5 бар (3”: 540 psi) DN 100: 30 бар (4”: 435 psi) Вакуум: 1 x 10^-6 бар (1.5 x 10^-5 psi)
MAG 1100 Food PFA	20 бар (290 psi) Вакуум: 0.02 бар (0.3 psi)
Вибропрочность	10 …1000 Гц любая, 3,17 гр эффективная , во всех направлениях по EN 60068-2-36 Для компактного монтажа с MAG6000 I закрепить измерительный преобразователь, чтобы избежать воздействия напряжения натяжения на измерительный датчик .
Класс защиты (корпус)
стандарт	IP67 по EN 60529 (NEMA 4X/6), 1 mH 2 O на 30 мин
опция	IP68 по EN 60529 (NEMA 6P), 10 mH 2 O kont.
Свойства измеряемой среды
Температура вещества
MAG 1100 Food керамика	-20 …+150 °C подходит для стерилизации паром
MAG 1100 Food PFA	-30 …+130 °C подходит для стерилизации паром при 150 °C
Конструкция
Вес	см. габаритные чертежи
Материал
корпус
MAG 1100 Food керамика	нерж. сталь AISI 316L (1.4404)
MAG 1100 PFA	нерж. сталь AISI 316 (1.4436)
клеммная коробка (только раздельная версия)
стандарт	усиленный стекловолокном полиамид
опция	MAG 1100 Food: нерж. сталь AISI316 (1.4436) MAG 1100 Food PFA: нерж. сталь AISI316 L (1.4404)
Футеровка
MAG 1100 Food керамика	оксид алюминия Al 2 O 3 ()
MAG 1100 Food PFA	усиленный PFA
Электроды
MAG 1100 Food керамический	платина / золото / титан
MAG 1100 Food PFA	Hastelloy C276
Кабельное резьбовое соединение	4 Pg 13.5
Сертификаты и допуски
MAG 1100 Food керамический	3A, допуск EHEDG
MAG 1100 Food PFA	3A (сертификат EHEDG готовится)
Руководство по приборам давления	DGRL – 97/23 EC

Принадлежности для MAG 1100 Food

Адаптер
Трубное соединение/рабочее давление
Адаптер для вваривания молочный трубопровод	Tri-Clover ISP 2037, DIN 11 850, SMS 3008, BS 4825-1
DN 10, 15, 25, 40, 50, 65 and 80 (3/8”, ½”, 1”, 1½”, 2”, 2½” and 3”)	PN 40 (600 psi)
DN 100 (4”)	PN 25 (350 psi)
Адаптер для соединения Clamp	Tri-Clamp ISP 2852, DIN 32 676, SMS 3016, BS 4825-3
DN 10, 15, 25, 40 and 50 (3/8”, ½”, 1”, 1½”, and 2”)	PN 16 (200 psi)
DN 65, 80 and 100 (2½”, 3” and 4”)	PN 10 (150 psi)
Резьбо ой адаптер
DIN 1181
DN 10, 15, 25, and 40 (3/8”, ½”, 1”, and 1½”)	PN 40 (600 psi)
DN 50, 65, 80 and 100 (2”, 2½”, 3” and 4”)	PN 25 (350 psi)
ISO 2853, SS 3351, BS 4825-4
DN 10, 15, 25, 40, 50, 65 and 80 (3/8”, ½”, 1”, 1½”, 2”, 2½ and 3””)	PN 16 (200 psi)
SMS 1145
DN 25, 40, 50, 65 and 80 (1”, 1½”, 2”, 2½” and 3)	PN 6 (80 psi)
Конструкция
Материал
адаптер	нерж. сталь, AISI 316
уплотнение
стандарт	EPDM (-20 ... +150 °C)
опция	NBR (-20 ... +100 °C)
Clamp	нерж. сталь AISI 304, ISO 2852

Чертеж

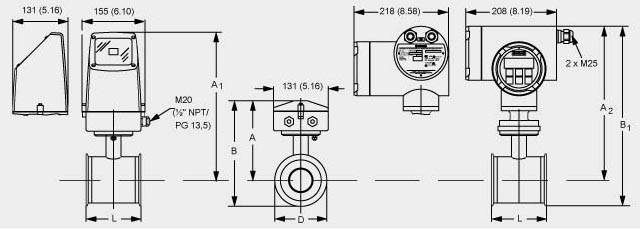

Измерительный датчик MAG 1100 Food, компактный/раздельный

Диаметр DN	L [мм]	A [мм]	A1 [мм]	B [мм]	B1 [мм]	D [мм]	D_i (Al₂O₃) [мм]	D_i PFA [мм]	Вес [кг]
10	64	156	300	188.0	241.0	64.0	10	10	2.2
15	64	156	309	188.0	341.0	64.0	15	16	2.2
25	79	164	317	202.8	355.8	77.5	25	26	2.7
40	94	176	329	221.5	374.5	91.0	40	38	3.4
50	104	184	337	243.5	396.5	119.0	50	50	4.2
65	131	194	347	259.0	412.0	130.0	65	66	5.5
80	156	200	353	277.5	430.5	155.0	80	81	7.0
100	186	213	366	304.5	457.5	183.0	100	100	10.0

Диаметр [дюймов]	L [дюймов]	A [дюймов]	A1 [дюймов]	B [дюймов]	B1 [дюймов]	D [дюймов]	D_i (Al₂O₃) [дюймов	D_i PFA [дюймов]	Weight [Ib]
3/8	2.52	6.14	12.16	7.40	13.43	2.52	0.39	0.39	4.8
½	2.52	6.14	12.16	7.40	13.43	2.52	0.59	0.63	4.8
1	3.11	6.46	12.48	7.98	14.01	3.05	0.98	1.02	4.9
1½	3.70	6.93	12.95	8.72	14.74	3.58	1.57	1.50	7.5
2	4.09	7.24	13.27	9.59	15.61	4.68	1.97	1.97	9.2
2½	5.16	7.64	13.66	10.20	16.22	5.12	2.56	2.60	12.0
3	6.14	7.87	13.90	10.93	16.95	6.10	3.15	3.19	15.0
4	7.32	8.39	14.41	11.99	18.01	7.20	3.94	3.94	22.0

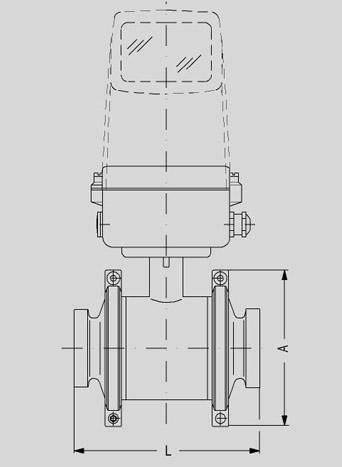

Измерительный датчик MAG 1100 Food, компактный/раздельный – монтажная длина

Диаметр		A		L¹⁾
DN	дюймов	[мм]	[дюймов]	[мм]	[дюймов]
10	3/8	99	3.90	146	5.75
15	½	99	3.90	146	5.75
25	1	113	4.45	161	6.34
40	1½	126	4.96	176	6.93
50	2	154	6.06	186	7.32
65	2½	165	6.50	223	8.78
80	3	200	7.87	258	10.16
100	4	225	8.86	288	11.34

1) Общая монтажная длина "L" не зависит от выбранного типа адаптера .

Принадлежности

Приварной адаптер

Диаметр адаптера	Диаметр измерительного датчика:	L	Вварная конструкция
			Tri-Clover^®
[дюймов]	[дюймов]	[дюймов]	Di [дюймов]	Do [дюймов]
3/8	3/8	1½	0.37	½
½	½	1½	0.62	¾
1	1	1½	0.87	1
1½	1½	1½	1.37	1½
2	2	1½	1.87	2
2½	2½	1¾	3/4	2½
3	3	2	2.87	3
4	4	2	3.83	4

Адаптер DN	Измерител ьный датчик DN	L	Вварная конструкция
			DIN 11850		DS/ISO 2037		SMS 3008		BBS 4825-1		Tri-Clover^®
[мм]	[мм]	[мм]	[мм]	[мм]	[мм]	[мм]	[мм]	[мм]	[мм]	[мм]	[мм]	[мм]
10	10	40	10.0	13.0	10.0	13.0	10.0	13.0	10.0	13.0	9.4	12.7
15	15	40	16.0	19.0	16.0	19.0	16.0	19.0	16.0	19.0	-	-
15.9	15	40	-	-	-	-	-	-	-	-	15.75	19.05
20	15	40	20.0	23.0	20.0	23.0	20.0	23.0	20.0	23.0	-	-
25	25	40	-	-	22.6	25.6	22.6	25.6	22.6	25.6	22.1	25.4
25	25	40	26.0	29.0	-	-	-	-	-	-	-	-
28	25	40	-	-	25.6	28.6	-	-	-	-	-	-
32	25	40	-	-	-	-	29.6	32.0	-	-	-	-
32	25	40	32.0	35.0	-	-	-	-	-	-	-	-
33.7	25	40	-	-	31.3	34.3	31.3	34.3	-	-	-	-
38	40	40	-	-	35.6	38.6	35.6	38.6	35.6	38.6	34.8	38.1
40	40	40	-	-	37.6	40.6	-	-	-	-	-	-
40	40	40	38.0	40.0	-	-	-	-	-	-	-	-
50	50	40	-	-	48.6	51.6	48.6	51.6	48.6	51.6	47.5	50.8
50	50	40	50.0	53.0	-	-	-	-	-	-	-	-
63.5	65	45	-	-	60.3	64.1	60.3	64.1	60.3	64.1	60.2	63.5
65	65	45	66.0	70.0	-	-	-	-	-	-	-	-
70	65	45	-	-	66.8	70.6	-	-	-	-	-	-
76	65	45	-	-	-	-	72.0	76.0	-	-	-	-
76.1	80	50	-	-	72.9	76.7	72.9	76.7	72.9	76.7	72.9	76.2
80	80	50	81.0	85.0	-	-	-	-	-	-	-	-
88.9	80	50	-	-	84.9	89.8	84.9	89.8	-	-	-	-
100	50	50	100	104	-	-	-	-	-	-	-	-
101.6	50	50	-	-	97.6	102.5	97.6	102.5	97.6	102.6	97.38	101.6
114.3	50	50	-	-	110.3	115.6	110.3	115.6	110.3	115.6	-	-

Tri-Clover ® это зарегистрированный товарны знак Ladish Co.

Зажимной адаптер

Диаметр адаптера	Диаметр измер. датчика :	L	Исполнение зажима
			Tri-Clamp^®
[дюймов]	[дюймов]	[дюймов]	Di [дюймов]	Do [дюймов]
3/8	3/8	1½	0.37	0.98
½	½	1½	0.62	0.98
1	1	1½	0.87	1.99
1½	1½	1½	1.37	1.99
2	2	1½	1.87	2.52
2½	2½	1¾	2.37	3.05
3	3	2	2.87	3.58
4	4	2	3.83	4.70

Адаптер DN	Измер. датчик DN	L	Исполнение зажима
			DIN 32676		ISO 2852		SMS 3016		BBS 4825-3		Tri-Clamp^®
[мм]	[мм]	[мм]	[мм]	[мм]	[мм]	[мм]	[мм]	[мм]	[мм]	[мм]	[мм]	[мм]
10	10	40	10.0	34.0	10.0	34.0	10.0	34.0	-	-	9.4	25.0
15	15	40	16.0	34.0	16.0	34.0	16.0	34.0	-	-	15.75	25.0
20	15	40	20.0	34.0	20.0	34.0	-	-	-	-	-	-
25	25	40	-	-	22.6	50.5	22.6	50.5	22.6	50.5	22.1	50.5
25	25	40	26.0	50.5	26.0	50.5	-	-	-	-	-	-
33.7	25	40	31.3	50.5	31.3	50.5	31.3	50.5	-	-	-	-
38	40	40	-	-	35.6	50.5	35.6	50.5	35.6	50.5	34.8	50.5
40	40	40	38.0	50.5	38.0	50.5	-	-	-	-	-	-
50	50	40	50.0	64.0	-	-	-	-	-	-	-	-
51	50	40	48.6	64.0	48.6	64.0	48.6	64.0	47.5	64.0
63.5	65	45	-	-	60.3	77.5	60.3	77.5	60.3	77.5	60.2	77.5
65	65	45	66.0	91.0	-	-	-	-	-	-	-	-
76.1	80	50	-	-	72.9	91.0	72.9	91.0	72.9	91.0	72.9	91.0
80	80	50	81.0	106.0	-	-	-	-	-	-	-	-
100	100	50	100.0	119.9	-	-	-	-	-	-	-	-
101.6	100	50	-	-	97.6	119.0	97.6	119.0	97.6	119.0	97.38	119.0

Tri-Clamp ® это зарегистрированный товарны знак Ladish Co.

Резьбовой адаптер

Адаптер DN	Измерительный датчик DN	L	Исполнение резьбы
			DIN 11850
[мм]	[мм]	[мм]	Di [мм]	Do [мм]
10	10	40	10.0	28.0
15	15	40	16.0	34.0
20	15	40	20.0	44.0
25	25	40	26.0	52.0
32	25	40	32.0	58.0
40	40	40	38.0	65.0
50	50	40	50.0	78.0
65	65	45	66.0	95.0
80	80	50	81.0	110.0
100	100	50	100.0	130.0

Adapter DN	Измерительный датчик DN	L	Исполнение резьбы
			IS 2852		SS 3351		BS 4825-4 (IDF)
[мм]	[мм]	[мм]	[мм]	[мм]	[мм]	[мм]	[мм]	[мм]
25	25	40	22.6	37.0	22.6	37.0	22.6	37.0
38	40	40	35.6	51.0	35.6	51.0	35.6	51.0
51	50	40	48.6	64.0	48.6	64.0	48.6	64.0
63.5	65	45	60.3	78.0	60.3	78.0	60.3	78.0
76.1	80	50	72.9	91.0	72.9	91.0	72.9	91.0
101.6	100	50	-	-	-	-	97.6	126.0
101.6	100	50	97.6	118.0	97.6	118.0	-	-

Adapter DN	Измерительный датчик DN	L	Исполнение резьбы
			SMS 1145
[мм]	[мм]	[мм]	Di [мм]	Do [мм]
25	25	40	22.6	40.0
32	25	40	29.6	48.0
38	40	40	35.6	60.0
51	50	40	48.6	70.0
63.5	65	45	60.3	85.0
76	65	45	72.0	98.0

Заказные данные

Заказной №	Описание	Вес (кг)	Доставка	Мин. зак. (шт)
7ME614.-.....-....	SITRANS F M MAGFLO MAG 1100 FOOD	2.5	6 - 8 недель (C)	1
