MAGFLO MAG 5000 и MAGFLO MAG 6000

MAG 5000 и 6000 это измерительные преобразователи на базе микропроцессоров. Мощные приборы легко монтируются, вводятся в эксплуатацию и обслуживаются. Измерительные преобразователи обрабатывают сигналы от измерительных датчиков SITRANS F M MAGFLO типов MAG 1100, MAG 1100 F, MAG 3100, MAG 3100 W и MAG 5100 W.

Типы измерительных преобразователей:

• MAG 5000: макс. погрешность измерения 0,5 % от расхода (вкл. измерительный датчик )
• MAG 6000: макс. погрешность измерения 0,25% от расхода (вкл. измерительный датчик; см. также спецификации измерительных датчиков). Прочие свойства: встраиваемые шинные модули Plug & Play; встроенные функции дозировки.





Особенности

Заказные данные

Заказные данные

MAGFLO MAG 5000 и MAGFLO MAG 6000

• наилучшее разрешение сигнала для оптимального динамического диапазона
• цифровая обработка сигнала с множеством возможностей
• простой ввод в эксплуатацию через автоматическое считывание сохраненных в SENSORPROM данных
• конфигурируемое пользователем меню управления с защитой паролем

       - индикация с 3 строками по 20 знаков каждая на 11 языках       - расход в различных единицах       - счетчик для прямого/обратного потока и расхода-нетто, а также много другой информации

• универсальные функциональные выходы для управления процессом, мин. конфигурация с аналоговыми, имульсными/частотными и релейными выходами (состояние, направление протока, предельные значения)
• расширенная самодиагностика для определения и записи ошибок
• управление дозировкой
• допуск для режима коммерческого учета: PTB, OIML R75, R117, R49

MAG 6000 с доп. модулями для HART, MODBUS RTU/RS485, PROFIBUS PA и DP, CAN-open, DeviceNet



Область применения

Заказные данные

Заказные данные

MAGFLO MAG 5000 и MAGFLO MAG 6000

Расходомеры MAGFLO подходят для измерения практически любых электропроводящих жидкостей, взвесей, паст и суспензий. Они используются преимущественно в следующих областях:

• воды и сточные воды
• химическая и фармацевтическая промышленность
• пищевая и пиво-безалкогольная промышленность
• производство и распределение энергии





Дизайн

Заказные данные

Заказные данные

MAGFLO MAG 5000 и MAGFLO MAG 6000

Измерительный преобразователь выполнен либо как корпус по IP67 NEMA 4X/6 для компактного монтажа или монтажа на стену, либо как выдвижной модуль 19" и может монтироваться следующим образом:

• каркас 19"
• монтаж в панель управления IP65/NEMA 4
• монтаж в заднюю панель IP20/NEMA 2
• монтаж на стену IP65/NEMA 4

 У версии 19" на выбор имеются различные опции:

• измерительный преобразователь для расходомеров с допуском по EEx ATEX (включая барьеры)
• измерительные преобразователи с устройством очистки электродов





Функции

Заказные данные

Заказные данные

MAGFLO MAG 5000 и MAGFLO MAG 6000

Доступны следующие фунции:

• Скорость расхода
• 2 диапазона измерения
• Отключение при слишком низком расходе
• Определение пустой трубы
• Направление потока
• Система ошибок
• Время работы
• Прямой и реверсивный расход
• Конечный выключатель и импульсный выход
• Управление дозировкой

Принцип работы

Все магнитно-индуктивные расходомеры базируются на законе электромагнитной индукции Фарадея:

UM = B · v · d · k

UM = индуцированное в веществе измерительное напряжение, возникающее вертикально к магнитному полю и к направлению потока. Оно снимается на двух точечных электродах.

B = магнитная индукция, которая пронизывает протекающее вещество вертикально относительно направления потока

v = скорость потока вещества

d = внутренний диаметр измерительной трубы

k = коэффициент пропорциональности или постоянная датчика

Назначени и измерительный принцип электромагнитных измерений

Магнитно-индуктивный расходомер в общем и целом состоит из магнитно-непроводимой измерительной трубки электрически-непроводимой поверхностью, диаметрально смонтированной на трубе, последовательно подключенных катушек возбуждения и минимум 2-х электродов, которые через стенку трубы контактируют с измеряемым веществом. Обтекаемые током катушки возбуждения создают пульсирующее электромагнитное поле с магнитной индукцией B перпендикулярно к оси трубы.

Это магнитное поле пронизывает магнитно-непроводимую измерительную трубку и протекающее в ней измеряемое вещество, которое должно иметь минимальную электрическую проводимость.

В соответствии с законом электромагнитной индукции Фарадея в электропроводимом измеряемом веществе создается напряжение UM ,пропорциональное скорости потока v измеряемого вещества, магнитной индукции B и интервалу электродов d (внутренний диаметр трубопровода).

Напряжение сигнала UM снимается электродами, находящимися в контакте с измеряемым веществом, и проводится через изолирующую стенку трубы. Пропорциональное скорости потока напряжение сигнала UM преобразуется соответствующим измерительным преобразователем в подходящие стандартные сигналы, к примеру 4 to 20 mA.



Технические данные

Заказные данные

Заказные данные

MAGFLO MAG 5000 и MAGFLO MAG 6000

Технические характеристики

Режим работы и конструкция
Принцип измерения	магнитно-индуктивный с пульсирующим постоянным полем
Частота возбуждения (только MAG 6000)	Зависит от размера измерительного датчика, пульсирующего тока  (125 mA)
Вход
Цифровой вход	DC 11 ... 30 V DC, Ri = 4. 4 KΩ
время активации	50 мсек
ток	I11 V DC = 2,5 mA, I30 V DC = 7 mA
Электро вход кода	> 1 x 1014 Ω
Выход
Выход тока
диапазон сигнала	0 ... 20 mA or 4 ... 20 mA
нагрузка	< 800 Ω
постоянная времени	0.1 ... 30 сек, настраиваемая
Цифровой выход
частота	0 ... 10 kHz, 50% скважность (одно/двуплановая)
постоянная времени	0.1 ... 30 сек, настраиваемая
импульс (активный)	24 V DC, 30 mA, 1 KΩ ≤ Ri ≤ 10 KΩ, защита от короткого замыкания (питание от расходомера)
импульс (пассивный)	3 ... 30 V DC, max 110 mA, 200 Ω ≤ Ri ≤ 10 KΩ (питание от подключённого прибора)
Релейный выход
постоянная времени	Changeover relay, 0.1 ... 30 сек, настраиваемая
нагрузка	42 V/2 A AC, 24 V DC/1 A
Отключение при слишком низком расходе	0 ... 9% от макс.расхода
Пустая труба	Определение пустой трубы (необходим специальный кабель)
Гальваническое разделение	Все входы и выходы имеют гальваническое разделение .
Макс. погрешность измерения(измерительный датчик)
MAG 5000	0.5% от измеряемого значения
MAG 6000	0.25% от измеряемого значения
Рабочие условия
Окружающая температура
работы	-20 ... +50 C° (-4 ... +122 F°)
хранение	-40 ... +70 C° (-40 ... +158 F°)
Вибропрочность
компактная версия	18 ... 1000 Гц любая , 3,17 гр эффективная, синусоидальная во всех направлениях по IEC 68-2-36
вставной модуль 19“	1 ... 800 Гц , 1 гр , синусоидальная во всех направлениях по IEC 68-2-36
Класс защиты
компактная версия	IP67/NEMA 4X по IEC 529 и DIN 40050 (1 mH 2 O 30 мин.)
вставной модуль 19“	IP20/NEMA 2 по IEC 529 и DIN 40050
Характеристика ЭМС
излучение помех	по EN 50081-1 (лёгкая промышленность)
помехоустойчивость	по EN 50082-1 (промышленность)
Элементы индикации и управления
Счетчики	Д а 8-значных счетчика для расхода вперед, нетто и назад
Индикация	Фоновая подсветка с алфавитно - цифровым текстом, 3 x 20 знаков для индикации скорости расхода, подсчитанных значений, установок и ошибок. Обратный расход индицируется через знак минус.
постоянная веремени	постоянная времени как постоянная времени выхода тока
Конструкция
Материал корпуса
компактная версия	усиленный стекловолокном полиамид; по выбору (только для IP67): нерж.сталь, AISI 316
вставной модуль 19"	стандартный выдвижной модуль 19" (алюминий/сталь) по DIN 41494; ширина: 21 TE; высота: 3 HE
Габаритные чертежи
компактная версия	см. габаритные чертежи
вставной модуль 19"	см. габаритные чертежи
Вес
компактная версия	0.75 кг.
вставной модуль 19"	см. габаритные чертежи
Питание	115 ... 230 V AC +10% to -15%, 50 ... 60 Hz, 9 VA 11 ... 30 V DC or 11 ... 24 V AC, 9 W
Расход тока	230 V AC: 9 VA 24 V AC: 6 W, IN = 250 mA, IST = 8 A (30 мсек) 12 V DC: 11 W, IN = 400 mA, IST = 4 A (250 мсек)
Сертификаты и допуски Допуск для использования с обязательной калибровкой (MAG5000/6000 CT)	CE, ULc универсальная версия , C-Tick; класс FM 1, div 2)
Коммуникация
Стандарт
MAG 5000	Последовательная коммуникация или HART не доступны как опция
MAG 6000	подготовлен для опционных дополнительных модулей
Опция (только для MAG 6000)	HART, MODBUS RTU/RS 485, PROFIBUS PA, PROFIBUS DP,CANopen и DeviceNet как дополнительные модули







Чертеж

Заказные данные

Заказные данные

MAGFLO MAG 5000 и MAGFLO MAG 6000

Измерительный преобразователь IP67/NEMA 4X/6, компактная версия из полиамида

Измерительный преобразователь , интегрированный монтаж

Измерительный преобразователь , монтаж на стену

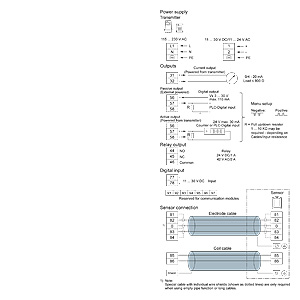

Схема подключения

Заказные данные

Заказные данные

MAGFLO MAG 5000 и MAGFLO MAG 6000

Электрическое соединение

Заземление

PE требуется из - питания класса защиты 1.

Механический счетчик

Если к соединениям 57 и 58 подключается механический счетчик (активный выход ), то необходимо подключить конденсатор 1000 µF к соединениям 56 и 58; плюсовой полюс к соединению 56 и минусовой полюс к соединению 58.

Выходной кабель

Если используется длинный кабель и возмож ы помехи , то рекомендуется использовать экранированный кабель .







Заказные данные

Заказные данные

Заказные данные

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номер	PG	Описание продукта	Цена
7ME6910-1AA10-1AA0	833	Преобразователь MAG 5000, IP67 / NEMA 4X/6, POLYAMID ENCLOSURE, WITH DISPLAY, 115-230V AC 50/60 HZ	1096.04
7ME6910-1AA10-1AB0	833	Преобразователь MAG 5000 CT, IP67 / NEMA 4X/6, POLYAMID ENCLOSURE, WITH DISPLAY, WITH CT APPROVALS, 115-230V AC 50/60 HZ	1135.26
7ME6910-1AA10-1BA0	833	Преобразователь MAG 5000, IP67 / NEMA 4X/6, POLYAMID ENCLOSURE, WITH DISPLAY, WITH HART, 115-230V AC 50/60 HZ	1267.76
7ME6910-1AA30-0AA0	833	Преобразователь MAG 5000, IP67 / NEMA 4X/6, POLYAMID ENCLOSURE, NO DISPLAY, 11-30V DC/11-24V AC 50/60 HZ	909.48
7ME6910-1AA30-1AA0	833	Преобразователь MAG 5000, IP67 / NEMA 4X/6, POLYAMID ENCLOSURE, WITH DISPLAY, 11-30V DC/11-24V AC 50/60 HZ	1096.04
7ME6910-1AA30-1AB0	833	Преобразователь MAG 5000 CT, IP67 / NEMA 4X/6, POLYAMID ENCLOSURE, WITH DISPLAY, WITH CT APPROVALS, 11-30V DC/11-24V AC 50/60 HZ	1135.26
7ME6910-2CA10-1AA0	833	Преобразователь MAG 5000, 19 INCH INSERT, IP20 / NEMA 2, ALUMINIUM 115-230V AC 50/60 HZ	1267.76
7ME6910-2CA30-1AA0	833	Преобразователь MAG 5000, 19 INCH INSERT, IP20 / NEMA 2, ALUMINIUM, 11-30V DC/11-24V AC 50/60 HZ	1267.76
7ME6920-1AA10-0AA0	833	Преобразователь MAG 6000, IP67 / NEMA 4X/6, POLYAMID ENCLOSURE, NO DISPLAY, 115-230V AC 50/60 HZ	1149.04
7ME6920-1AA10-1AA0	833	Преобразователь MAG 6000, IP67 / NEMA 4X/6, POLYAMID ENCLOSURE, WITH DISPLAY, 115-230V AC 50/60 HZ	1291.08
7ME6920-1AA10-1AB0	833	Преобразователь MAG 6000 CT, IP67 / NEMA 4X/6, POLYAMID ENCLOSURE, WITH DISPLAY, WITH CT APPROVALS, 115-230V AC 50/60 HZ	1334.54
7ME6920-1AA30-0AA0	833	Преобразователь MAG 6000, IP67 / NEMA 4X/6, POLYAMID ENCLOSURE, NO DISPLAY, 11-30V DC/11-24V AC 50/60 HZ	1149.04
7ME6920-1AA30-1AA0	833	Преобразователь MAG 6000, IP67 / NEMA 4X/6, POLYAMID ENCLOSURE, WITH DISPLAY, 11-30V DC/11-24V AC 50/60 HZ	1291.08
7ME6920-1AA30-1AB0	833	Преобразователь MAG 6000 CT, IP67 / NEMA 4X/6, POLYAMID ENCLOSURE, WITH DISPLAY, WITH CT APPROVALS, 11-30V DC/11-24V AC 50/60 HZ	1334.54
7ME6920-1AB10-1AA0	833	Преобразователь MAG 6000 SV, IP67 / NEMA 4X/6, EXCITATION FREQUENCY, 115-230V	1529.58
7ME6920-1AB30-1AA0	833	Преобразователь MAG 6000 SV, IP67 / NEMA 4X/6, POLYAMID ENCLOSURE, WITH DISPLAY, 44 HZ EXCITATION FREQUENCY, 11-30V DC/11-24V AC 50/60 HZ	1529.58
7ME6920-1QA10-1AA0	833	Преобразователь MAG 6000, IP67 / NEMA 4X/6, AISI 316 SS ENCLOSURE, WITH DISPLAY, 115-230V AC 50/60 HZ	1596.36
7ME6920-1QA30-1AA0	833	Преобразователь MAG 6000, IP67 / NEMA 4X/6, AISI 316 SS ENCLOSURE, WITH DISPLAY, 11-30V DC/11-24V AC 50/60 HZ	1596.36
7ME6920-2CA10-1AA0	833	Преобразователь MAG 6000, 19 INCH INSERT, IP20 / NEMA 2, ALUMINIUM, 115-230V AC 50/60 HZ	1476.58
7ME6920-2CA30-1AA0	833	Преобразователь MAG 6000, 19 INCH INSERT, IP20 / NEMA 2, ALUMINIUM, 11-30V DC/11-24V AC 50/60 HZ	1476.58
7ME6920-2CB10-1AA0	833	Преобразователь MAG 6000 SV, 19 INCH INSERT, IP20 / NEMA 2, ALUMINIUM 44 HZ EXCITATION FREQUENCY, 115-230V AC 50/60 HZ	1712.96
7ME6920-2CB30-1AA0	833	Преобразователь MAG 6000 SV, 19 INCH INSERT, IP20 / NEMA 2, ALUMINIUM 44 HZ EXCITATION FREQUENCY, 11-30V DC/11-24V AC 50/60 HZ	1712.96
7ME6920-2EA10-1AA0	833	Преобразователь MAG 6000, 19 INCH INSERT, IN IP66 / NEMA 4, ABS PLASTIC ENCLOSURE, 115-230V AC 50/60 HZ	1494.60
7ME6920-2MA11-1AA0	833	Преобразователь MAG 6000, 19 INCH INSERT, IN IP66 / NEMA 4, ABS PLASTIC ENCLOSURE, INCL. SAFETY BARRIER (EEX IA), DN >300 MM 115-230V AC 50/60 HZ	2120.00
7ME6920-2PA10-1AA0	833	Преобразователь MAG 6000, 19 INCH INSERT, IN IP66 / NEMA 4, ABS PLASTIC ENCLOSURE,INCL. CLEANING UNIT 115-230V AC 50/60 HZ	2620.32
7ME6920-2PA30-1AA0	833	Преобразователь MAG 6000, 19 INCH INSERT, IN IP66 / NEMA 4, ABS PLASTIC ENCLOSURE,INCL. CLEANING UNIT 11-30V DC/11-24V AC 50/60 HZ	2620.32
A5E01181647	833	10M.(33FT)CABLE KIT WITH STANDARD COIL CABLE, 3 X 1.5 MM2/ 18 GAGE WITH SHIELD PVC AND ELECTRODE CABLE DOUBLE SHIELDED, 3 X 0.25 MM2	124.02
FDK:085U0237	833	ADD-ON MODULE PROFIBUS DP PROFILE 3.	371.00



Аксессуары

Заказные данные

Заказные данные

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номер	PG	Описание продукта	Цена
A5E00822478	833	ACCESSORY - TERMINAL BOX M20 - 3A	185.50
A5E00822479	833	ACCESSORY - TERMINAL BOX 1/2 INCH NPT - 3A	185.50
A5E00822490	833	M20 CABLE GLANDS (2PCS)	22.26
A5E00822501	833	1/2 NPT CABLE GLANDS (2PCS)	26.50
A5E00836867	833	TERMINALBOX, STAINLESS STEEL, INCL. LID, M20 CABLE GLANDS	347.68
A5E00836868	833	TERMINALBOX, STAINLESS STEEL, INCL.LID, 1/2 NPT CABLE GLANDS	347.68
A5E01181647	833	10M.(33FT)CABLE KIT WITH STANDARD COIL CABLE, 3 X 1.5 MM2/ 18 GAGE WITH SHIELD PVC AND ELECTRODE CABLE DOUBLE SHIELDED, 3 X 0.25 MM2	124.02
A5E01181656	833	20M.(65FT)CABLE KIT WITH STANDARD COIL CABLE, 3 X 1.5 MM2/ 18 GAGE WITH SHIELD PVC AND ELECTRODE CABLE DOUBLE SHIELDED, 3 X 0.25 MM2	248.04
A5E01181686	833	40M.(130FT)CABLE KIT WITH STANDARD COIL CABLE, 3 X 1.5 MM2/ 18 GAGE WITH SHIELD PVC AND ELECTRODE CABLE DOUBLE SHIELDED, 3 X 0.25 MM2	495.02
A5E01181689	833	60M.(200FT)CABLE KIT WITH STANDARD COIL CABLE, 3 X 1.5 MM2/ 18 GAGE WITH SHIELD PVC AND ELECTRODE CABLE DOUBLE SHIELDED, 3 X 0.25 MM2	745.18
A5E01181691	833	100M.(330FT)CABLE KIT WITH STANDARD COIL CABLE, 3 X 1.5 MM2/ 18 GAGE WITH SHIELD PVC AND ELECTRODE CABLE DOUBLE SHIELDED, 3 X 0.25 MM2	1242.32
A5E01181699	833	150M.(500FT)CABLE KIT WITH STANDARD COIL CABLE, 3 X 1.5 MM2/ 18 GAGE WITH SHIELD PVC AND ELECTRODE CABLE DOUBLE SHIELDED, 3 X 0.25 MM2	1863.48
A5E01181703	833	200M.(650FT)CABLE KIT WITH STANDARD COIL CABLE, 3 X 1.5 MM2/ 18 GAGE WITH SHIELD PVC AND ELECTRODE CABLE DOUBLE SHIELDED, 3 X 0.25 MM2	2485.70
A5E01181705	833	500M.(1640FT)CABLE KIT WITH STANDARD COIL CABLE, 3 X 1.5 MM2/ 18 GAGE WITH SHIELD PVC AND ELECTRODE CABLE DOUBLE SHIELDED, 3 X 0.25 MM2	4994.72
A5E02296329	833	2X5M(16FT)CABLE KIT WITH STANDARD COIL CABLE, 3 X 1.5 MM2/ 18 GAGE WITH SHIELD PVC AND ELECTRODE CABLE DOUBLE SHIELDED, 3 X 0.25 MM2	63.60
A5E02296464	833	2X15M(49FT)CABLE KIT WITH STANDARD COIL CABLE, 3 X 1.5 MM2/ 18 GAGE WITH SHIELD PVC AND ELECTRODE CABLE DOUBLE SHIELDED, 3 X 0.25 MM2	187.62
A5E02296490	833	2X25M(82FT)CABLE KIT WITH STANDARD COIL CABLE, 3 X 1.5 MM2/ 18 GAGE WITH SHIELD PVC AND ELECTRODE CABLE DOUBLE SHIELDED, 3 X 0.25 MM2	312.70
A5E02296494	833	2X30M(98FT)CABLE KIT WITH STANDARD COIL CABLE, 3 X 1.5 MM2/ 18 GAGE WITH SHIELD PVC AND ELECTRODE CABLE DOUBLE SHIELDED, 3 X 0.25 MM2	375.24
A5E02296498	833	2X50M(164FT)CABLE KIT WITH STANDARD COIL CABLE, 3 X 1.5 MM2/ 18 GAGE WITH SHIELD PVC AND ELECTRODE CABLE DOUBLE SHIELDED, 3 X 0.25 MM2	626.46
FDK:083F3020	833	MAG ACCESSORY 10M SPEC.CABLE	77.38
FDK:083F5030	833	PANEL ENCLOSURE 19IN SITRANS F ACCESSORY FOR 19IN INSERT (21TE)IP65/NEMA2 ENCLOSURE ABS PLASTIC FOR FRONT PANEL MOUNTING	324.36
FDK:083F5032	835	21TE BACK PANEL	147.34
FDK:083F5037	833	MAG IP65 WALL MOUNTING 21TE	481.24
FDK:085U0220	833	USM POTTING KIT	117.66
FDK:085U0237	833	ADD-ON MODULE PROFIBUS DP PROFILE 3.	371.00
FDK:085U1018	833	WALL MOUNTING UNIT, 4X M20 CABLE GLANDS	190.80
FDK:085U1039	835	KEYPAD/DISPLAY UNIT MAG5000/6000 IP67	137.80
FDK:085U1050	833	TERMINALBOX WITH LID, POLYAMID, M20 CABLE GLANDS. THE KIT IS NOT APPROVED FOR HAZARDOUS LOCATIONS	180.20
FDK:085U1052	833	TERMINALBOX WITH LID, POLYAMID, 1/2 NPT CABLE GLANDS	180.20
FDK:085U1053	833	WALL MOUNTING UNIT, 4X 1/2 NPT CABLE GLANDS	190.80
