 | Заказные данные |

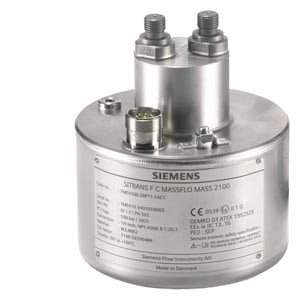

MASSFLO MASS 2100 DI 1.5 MASS 2100 DI 1.5 подходит для измерения расхода малых количеств жидкостей и газов любого типа.
Преобразователь расхода обеспечивает отличные результаты по точности расхода, динамическом диапазоне и точности измерения плотности. Удобная установка с помощью механического и электрического интерфейса Plug & Play гарантирует оптимальную производительность и простое управление.
Преобразователь расхода беспечивает точное измерение массового расхода, объемного расхода, плотности, температуры и расхода фракций.
Особенности
| | Заказные данные |
MASSFLO MASS 2100 DI 1.5 - Высокая точность: лучше чем 0,1 % от количества массового расхода
- большой динамический диапазон свыше 500:1, от 65 кг/час до нескольких гр/час.
- Благодаря точности измерения плотности лучше чем в 0,001 гр/см 3 с точностью повторяемости лучше чем в 0,0002 гр/см3 обеспечивается полная функциональность плотномера.
- Труба без внутренних сварных швов, сужений поперечного сечения или распределителей протока обеспечивает наилучшую гигиену, надежность и очистку CIP для пищевой, пиво-безалкогольной и фармацевтической промышленности.
- Использование самой толстой трубы, из представленных на рынке, гарантирует оптимальный срок службы, коррозиоустойчивость и высокую стойкость к давлению.
- Уравновешенная конструкция с малой механической потерей энергии обеспечивает оптимальную производительность и стабильность и при неблагоприятных и не стабильных условиях эксплуатации (давление, температура, колебания плотности и т.п.).
- Наивысшая точность при измерении расхода, плотности и фракционного расхода благодаря 4-проводному измерению температуры Pt1000.
- Универсальный штекер & SENSORPROM обеспечивают настоящий Plug & Play. Монтаж и ввод в эксплуатацию менее чем за 10 минут.
- Стандартная искробезопасная конструкция по Ex ia IIC
- Для оптимальной защиты от коррозии поставляются трубы преобразователя расхода из высококачественной нерж. стали AISI 316L 1.4435 или Hastelloy C 22 2.4602.
- Двойная конструкция катушки возбуждения и привода обеспечивает сверхлегкую конфигурацию трубы и тем самым наименьшую и самую стабильную нулевую точку на рынке.
- Благодаря прочной, компактной конструкции преобразователь расхода из нерж. стали подходит для любого окружения.
- Версия высокого давления как стандарт
- Калибровочный коэффициент преобразователя расхода действует и для измерений газа
Область применения
| | Заказные данные |
MASSFLO MASS 2100 DI 1.5 Во многих отраслях, например, в пищевой, пиво-безалкогольной и фармацевтической промышленности, точное управление рецептурами имеет важнейшее значение. Массовый расходомер 2100 DI 1.5 уже подтвердил свое превосходство в точности измерения и и качестве дозировки во многих приложениях и полевых испытаниях. Сегодня он является тем прибором, который выбирают для исследований и разработок, а также для использования в малых установках для точного измерения небольших количеств жидкости и газов.
| Преобразователь расхода MASS 2100 DI 1.5 преимущественно используется в следующих отраслях: | |
|---|---|
| Химическая промышленность | Измерение жидкостей и газов в малых установках и F&E, дозировка присадок и катализаторов |
| Косметическая промышленость | Дозировка эссенций и ароматических веществ |
| Фармацевтическая промышленность | Высокоскоростная дозировка и нанесение оболочки на таблетки, заполнение ампул/инекций |
| Продукты питания и напитки | Дозировка вкусовых, цветовых и пищевых добавок, измерение плотности, сопроводительное измерение жидкого или газообразного CO2 |
| Автомобильная промышленность | Проверка топливных форсунок и насосов, заполнение кондиционеров, расход двигателей, окрасочные роботы, испытательные стенды ABS |
Дизайн
| | Заказные данные |

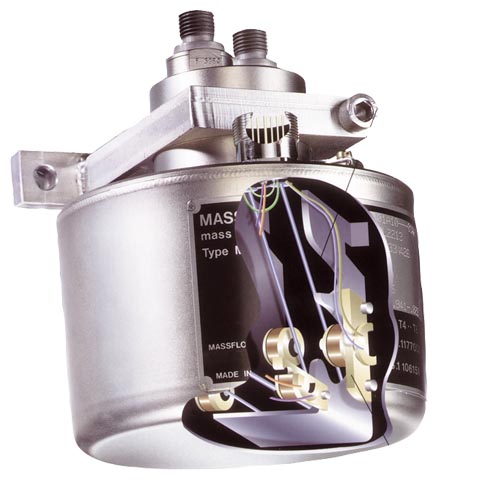

MASSFLO MASS 2100 DI 1.5 Преобразователь расхода MASS 2100 состоит из цельной, согнутой в двойную петлю трубы, которая с двух концов приваривается напрямую к подключениям к процессу.
Преобразователь расхода изготовляется из 2 материалов, AISI 316L или Hastelloy C22 с подключением к процессу 1/4" NPT или 1/4" ISO.
Корпус выполнен из нерж. стали AISI 316L 1.4404 со степенью защиты IP66/NEMA 4.
Преобразователь расхода поставляется в стандартной версии для макс. температуры жидкости в 125 °C (257 °F) и в высокотемпературной версии до 180 °C (356 °F).
Для преобразователя расхода возможна горизонтальная или вертикальная позиция монтажа. Прибор монтируется с помощью одного единственного быстродействующего зажимного соединения (см. рисунки ниже), что в комбинации с компактным дизайном и подключением с помощью одного единственного универсального штекера обеспечивает быстрое выполнение и небольшие расходы на монтаж.
|
| Смонтировать зажим. |
|
| Вставить преобразователь расхода в зажим и затянуть. |
|
| Вставить предварительно подключённый универсальный штекер |
|
| Установить заднюю крышку на преобразователь сигналов - можно начинать измерение. |
Функции
| | Заказные данные |
MASSFLO MASS 2100 DI 1.5 Принцип измерения расхода базируется на законе движения Кориолиса, см. "Системная информация по массовым расходомерам MASSFLO с кориолисовым принципом измерения".
Интеграция
| | Заказные данные |
MASSFLO MASS 2100 DI 1.5 Преобразователь расхода может подключаться к любым преобразователям сигналов MASS 6000 для раздельного монтажа.
В объем поставки включен SENSORPROM со всей информацией по установке, идентификации, заводской установке и установках преобразователя сигналов.
Установка датчика MASS 2100
- Рекомендуется горизонтальная установка. Если необходима вертикальная установка, то для лучшего устранения пузырьков воздуха рекомендуется направление протока снизу вверх. Для удаления воздуха из преобразователя расхода скорость протока в преобразователе расхода должна составлять мин. 1 м/сек. При наличии твердых примесей в жидкости, особенно в комбинации с небольшим протоком, рекомендуется горизонтальное расположение преобразователя расхода и и крайнее верхнее расположение впускного фланца для упрощения вымывания частиц. Для предотвращения частичного опорожнения преобразователя расхода необходимо достаточное противодавление в блоке (мин. 0,1 ... 0,2 бар).
- Прочно закрепить преобразователь расхода на стене или стальном каркасе.
- Установить преобразоваетель расхода в нижней части системы, чтобы избежать разряжения в преобразователе расхода, которое может привести к воздухо- или газоотделению в жидкости
- Убедиться в том, что преобразователь расхода всегда заполнен (при обычной работе), так как опрожнение может привести к погрешностям измерения.
Горизонтально
Использование с жидкостями и газами
Вертикально
Использование с жидкостяи (слева), использование с газом (справа)
Технические данные
| | Заказные данные |
MASSFLO MASS 2100 DI 1.5 | Преобразователь расхода MASS 2100 | |
|---|---|
| Конструкции | DI 1.5 (1/16“) |
| Внутренний диаметр трубы (преобразователь расхода из сплошной трубы) | 1.5 мм (0.06”) |
| Толщина стенки трубы | 0.25 мм (0.010”) |
| Диапазон измерения массового расхода | 0 ... 65 кг/час (0 ... 17.2 USgpm)) |
| Плотность | 0 ... 2.9 гр/cм3 (0 ... 0.10 lb/inch3) |
| Фракция | 0 ... 100 °Brix |
| Температура |
|
| Стандарт | -50 ... +125 °C (-58 ... +257 °F) |
| Высокотемпературная версия | -50 ... +180 °C (-58 ... +356 °F) |
| Давление жидкости в измерительной трубе 1) |
|
| Нерж. сталь |
|
| Hastelloy C-22 |
|
| Материалы |
|
| Измерительная труба | 1.4435 (AISI 316 L) (нерж. сталь) |
| Резьбовое соединение | 2.4602 (Hastelloy C-22) |
| Корпус и материал корпуса | IP66/NEMA 4 и 1.4404 (AISI 316 L) (нерж. сталь) |
| Корпус, давление разрыва | 70 бар (1015 psi) |
| Резьба |
|
| G¼” |
| ¼” NPT |
| Подключение кабеля | Универсальный штекерный разъем к преобразователю расхода 2 x 0,35 мм2 попарно скрученный и экранированный, наружный ∅ 12 мм |
| Ех-версия2) | EEx [ia] IIC T3-T6, DEMKO 03 ATEX 135252X |
| Вес около | 2.6 кг (5.73 lb) |
По DIN 2413, DIN 17457
Чертеж
| | Заказные данные |
MASSFLO MASS 2100 DI 1.5 MASS 2100 DI 1.5
MASS 2100 DI 1.5 высокотемпературная версия до 180 °C (356 °F)
Заказные данные
| | Заказные данные |
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 7ME410.-.....-.... | 831 | Массовый расходомер SITRANS F C MASSFLO MASS2100 без нагревания | 0.00 |
Аксессуары
| | Заказные данные |
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| A5E02590427 | 831 | SITRANS FC SPARE PART WALL AND BASE MOUNTING BRACKET FOR MASS 2100 DI1.5 | 148.40 |
| FDK:083H3015 | 831 | MASS 2100 CABLE BLUE WITH PLUG, 5M | 84.80 |
| FDK:083H4410 | 831 | MASS6000 SENSORPROM 2KB. QUOTE SENSOR CODE NO., SERIAL NO. AND CAL.FACTOR | 55.12 |
