MASS 2100 DI 1.5 подходит для измерения расхода малых количеств жидкостей и газов любого типа.

Преобразователь расхода обеспечивает отличные результаты по точности расхода, динамическом диапазоне и точности измерения плотности. Удобная установка с помощью механического и электрического интерфейса Plug & Play гарантирует оптимальную производительность и простое управление.

Преобразователь расхода беспечивает точное измерение массового расхода, объемного расхода, плотности, температуры и расхода фракций.

Особенности

• Высокая точность: лучше чем 0,1 % от количества массового расхода
• большой динамический диапазон свыше 500:1, от 65 кг/час до нескольких гр/час.
• Благодаря точности измерения плотности лучше чем в 0,001 гр/см 3 с точностью повторяемости лучше чем в 0,0002 гр/см3 обеспечивается полная функциональность плотномера.
• Труба без внутренних сварных швов, сужений поперечного сечения или распределителей протока обеспечивает наилучшую гигиену, надежность и очистку CIP для пищевой, пиво-безалкогольной и фармацевтической промышленности.
• Использование самой толстой трубы, из представленных на рынке, гарантирует оптимальный срок службы, коррозиоустойчивость и высокую стойкость к давлению.
• Уравновешенная конструкция с малой механической потерей энергии обеспечивает оптимальную производительность и стабильность и при неблагоприятных и не стабильных условиях эксплуатации (давление, температура, колебания плотности и т.п.).
• Наивысшая точность при измерении расхода, плотности и фракционного расхода благодаря 4-проводному измерению температуры Pt1000.
• Универсальный штекер & SENSORPROM обеспечивают настоящий Plug & Play. Монтаж и ввод в эксплуатацию менее чем за 10 минут.
• Стандартная искробезопасная конструкция по Ex ia IIC
• Для оптимальной защиты от коррозии поставляются трубы преобразователя расхода из высококачественной нерж. стали AISI 316L 1.4435 или Hastelloy C 22 2.4602.
• Двойная конструкция катушки возбуждения и привода обеспечивает сверхлегкую конфигурацию трубы и тем самым наименьшую и самую стабильную нулевую точку на рынке.
• Благодаря прочной, компактной конструкции преобразователь расхода из нерж. стали подходит для любого окружения.
• Версия высокого давления как стандарт
• Калибровочный коэффициент преобразователя расхода действует и для измерений газа

Область применения

Во многих отраслях, например, в пищевой, пиво-безалкогольной и фармацевтической промышленности, точное управление рецептурами имеет важнейшее значение. Массовый расходомер 2100 DI 1.5 уже подтвердил свое превосходство в точности измерения и и качестве дозировки во многих приложениях и полевых испытаниях. Сегодня он является тем прибором, который выбирают для исследований и разработок, а также для использования в малых установках для точного измерения небольших количеств жидкости и газов.

Дизайн

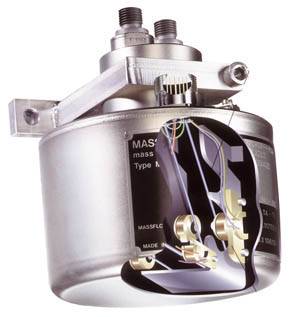

Преобразователь расхода MASS 2100 состоит из цельной, согнутой в двойную петлю трубы, которая с двух концов приваривается напрямую к подключениям к процессу.

Преобразователь расхода изготовляется из 2 материалов, AISI 316L или Hastelloy C22 с подключением к процессу 1/4" NPT или 1/4" ISO.

Корпус выполнен из нерж. стали AISI 316L 1.4404 со степенью защиты IP66/NEMA 4.

Преобразователь расхода поставляется в стандартной версии для макс. температуры жидкости в 125 °C (257 °F) и в высокотемпературной версии до 180 °C (356 °F).

Для преобразователя расхода возможна горизонтальная или вертикальная позиция монтажа. Прибор монтируется с помощью одного единственного быстродействующего зажимного соединения (см. рисунки ниже), что в комбинации с компактным дизайном и подключением с помощью одного единственного универсального штекера обеспечивает быстрое выполнение и небольшие расходы на монтаж.

Функции

Принцип измерения расхода базируется на законе движения Кориолиса, см. "Системная информация по массовым расходомерам MASSFLO с кориолисовым принципом измерения".

Интеграция

Преобразователь расхода может подключаться к любым преобразователям сигналов MASS 6000 для раздельного монтажа.

В объем поставки включен SENSORPROM со всей информацией по установке, идентификации, заводской установке и установках преобразователя сигналов.

Установка датчика  MASS 2100

• Рекомендуется горизонтальная установка. Если необходима вертикальная установка, то для лучшего устранения пузырьков воздуха рекомендуется направление протока снизу вверх. Для удаления воздуха из преобразователя расхода скорость протока в преобразователе расхода должна составлять мин. 1 м/сек. При наличии твердых примесей в жидкости, особенно в комбинации с небольшим протоком, рекомендуется горизонтальное расположение преобразователя расхода и и крайнее верхнее расположение впускного фланца для упрощения вымывания частиц. Для предотвращения частичного опорожнения преобразователя расхода необходимо достаточное противодавление в блоке (мин. 0,1 ... 0,2 бар).
• Прочно закрепить преобразователь расхода на стене или стальном каркасе.
• Установить преобразоваетель расхода в нижней части системы, чтобы избежать разряжения в преобразователе расхода, которое может привести к воздухо- или газоотделению в жидкости
• Убедиться в том, что преобразователь расхода всегда заполнен (при обычной работе), так как опрожнение может привести к погрешностям измерения.

Горизонтально

Использование с жидкостями и газами

Вертикально

Использование с жидкостяи (слева), использование с газом (справа)

Технические данные

По DIN 2413, DIN 17457

Чертеж

MASS 2100 DI 1.5

MASS 2100 DI 1.5 высокотемпературная версия до 180 °C (356 °F)

Заказные данные

Аксессуары
