Массовые расходомеры MASS 2100 DI 3 до DI 40 подходят для точного измерения расхода любых жидкостей и газов. Преобразователь расхода обеспечивает отличные результаты по точности расхода, динамическом диапазоне и точности измерения плотности. Удобная установка с помощью механического и электрического интерфейса Plug & Play гарантирует оптимальную производительность и простое управление. Преобразователь расхода беспечивает точное измерение массового расхода, объемного расхода, плотности, температуры и расхода фракций. |
Особенности - Высокая точность: лучше чем 0,1 % от количества массового расхода
- большой динамический диапазон свыше 500:1, от 65 кг/час до нескольких гр/час.
- Благодаря точности измерения плотности лучше чем в 0,005 гр/см3 с точностью повторяемости лучше чем в 0,0001 гр/см3 обеспечивается полная функциональность плотномера.
- Труба без внутренних сварных швов, сужений поперечного сечения или распределителей протока обеспечивает наилучшую гигиену, надежность и очистку CIP для пищевой, пиво-безалкогольной и фармацевтической промышленности.
- Использование самой толстой трубы, из представленных на рынке, гарантирует оптимальный срок службы, коррозиоустойчивость и высокую стойкость к давлению.
- Малая потеря давления, так как одинаковый внутренний диаметр во всём преобразователе расхода
- Уравновешенная конструкция с малой механической потерей энергии обеспечивает оптимальную производительность и стабильность и при неблагоприятных и не стабильных условиях эксплуатации (давление, температура, колебания плотности и т.п.).
- Наивысшая точность при измерении расхода, плотности и фракционного расхода благодаря 4-проводному измерению температуры Pt1000.
- Универсальный штекер & SENSORPROM обеспечивают настоящий Plug & Play. Монтаж и ввод в эксплуатацию менее чем за 10 минут.
- Благодаря стандартной искробезопасной конструкции согласно Ex ia IIC возможно TO во взрывоопасных зонах, без необходимости демонтажа преобразователя расхода при ТО преобразователя сигналов Exd в компактной версии.
- Для оптимальной защиты от коррозии поставляются трубы преобразователя расхода из высококачественной нерж. стали AISI 316L 1.4435 или Hastelloy C 22 2.4602.
- Концепция "Centerblock" отделяет шумы процесса, например,вибрации, пульсации, толчки давления и т.п. из окружения и обеспечиваеттем самым гибкий и согласуемый монтаж.
- Благодаря прочной, компактной конструкции преобразователь расхода из нерж. стали подходит для любого окружения.
- Программа высокого давления как стандарт
- Калибровочный коэффициент преобразователя расхода действует и для измерений газа.
|
Область примененияИзмерительные устройства массового расхода, работающие по принципу измерения Кориолиса, подходят для измерения дюбых жидкостей и газов. Измерение осуществляется независимо от изменения таких условий и параметров процесса, как температура, плотность, давление, вязкость, проводимость и профиль протока. Благодаря такому многообразию монтаж расходомера является очень простым. Этот кориолисовый расходомер известен своей высокой точностью в широком динамическом диапазоне, что является решающим аргументом для использования во многих приложениях. | Основными сферами применения кориолисова расходомера являются различные отрасли промышленности, например: | | Химическая и фармацевтическая промышленность | Растворители, химикаты, фармацевтические продукты, кислоты, щелочи | | Пищевая и пиво-безалкогольная промышленность | Молочные продукты, пиво, вино, безалкогольные напитки, сахарометры/ареометры, фруктовые соки и плодоягодные пюре, розлив, дозировка CO2, жидкости CIP | | Автомобильная промышленность | Проверка топливных форсунок и насосов, заполнение кондиционеров, расход двигателей, окрасочные роботы | | Нефть и газ | Заполнение газовых балонов, управление горелками, подача природного газа под давлением, контрольные уловители, сжиженный газ | | Воды и сточные воды | Дозировка химикатов для водоподготовки |
Благодаря широкому спектру возможностей комбинирования и версий модульной системы имеется идеальное решение для любой задачи измерения. |

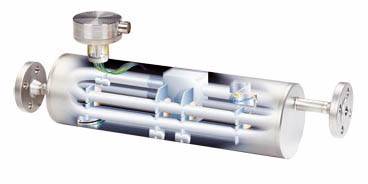

ДизайнПреобразователь расхода MASS 2100 состоит из цельной, согнутой в двойную петлю трубы, которая с двух концов приваривается напрямую к подключениям к процессу. Centerblock припаен снаружи к трубам преобразователя расхода и действует как механический фильтр нижних частот. Преобразователь расхода поставляется из 2-х материалов - AISI 316L или Hastelloy C22 - а также с различными подключениями к процессу. Корпус выполнен из нерж. стали AISI 316L 1.4404 с классом защиты IP66/NEMA 4. Стандартный преобразователь расхода имеет искробезопасность по Ex ia IIC. Возможна как горизонтальная, так и вертикальная позиция монтажа. При горозонтальной позиции монтажа преобразователь расхода обладает возможностью самодренажа. Нагревательная рубашка: для предотвращения застывания жидкостей при простое или между прерывными процессами все преобразователи расхода MASSFLO MASS 2100 ID 3 до ID 40 могут быть оснащены по выбору нагревательной спиралью. Это свойство предлагает пользователю альтернативу обычному дорогому электрическому нагреву и позволяет выбирать между горячей водой, горячим паром или горячим маслом для поддержания постоянной температуры в преобразователе расхода.  |
ФункцииПринцип измерения расхода базируется на законе движения Кориолиса, см. "Системная информация по массовым расходомерам MASSFLO с кориолисовым принципом измерения". |
ИнтеграцияПреобразователь расхода может подключаться ко всем компактным и раздельным преобразователям сигналов MASS 6000. В объем поставки всех преобразователей расхода входит SENSORPROM с полными, индивидуальными данными калибровки и заводским программированием установок преобразователя сигналов. Монтаж преобразователя расхода  Горизонтально (самодренаж) Для небольшого расхода рекомендуется говризонтальная позиция монтажа, так как в этой позиции легче удаляются пузырьки воздуха.  Вертикально В случае легко кипящей жидкости или содержании в ней твёрдых частиц вертикальный монтаж не рекомендуется  Вибрации Расходометр по возможности всегда должен монтироваться на макс удалении от компонентов, создающих механические вибрации в трубопроводной системе.  Cross talk Cross Talk (перекрестные наводки) между смонтированными близко друг от друга измерительными датчиками могут привести к помехам при измерении. Во избежание Cross Talk можно монтировать только один расходомер на корпус; кроме этого отдельные преобразователи расхода должны быть соединены друг с другом через гибкие шланги (см. рисунок).  Установка нулевой точки Для упрощения установки нулевой точки всегда необходимо монтировать вместе с преобразователем расхода правильно работающий запорный вентиль, так как правильная установка нулевой точки является обязательной для макс. точности. |
Технические данные | Конструкции | мм (дюймов) | DI 3 (1/8) | DI 6 (¼) | DI 15 (5/8) | DI 25 (1) | DI 40 (1½) | | Внутренний диаметр трубы (преобразователь расхода из сплошной трубы) | мм (дюймов) | 3.0 (0.12) | 6.0 (0.24) | 14.0 (0.55) | 29.7 (1.17) | 43.1 (1.70) | | Толщина стенки трубы | мм (дюймов) | 0.5 (0.2) | 1.0 (0.4) | 1.0 (0.4) | 2.0 (0.8) | 2.6 (0.10) | | Диапазон измерения массового расхода | кг/час (USgpm) | 0 ... 250 (0 ... 66) | 0 ... 1,000 (0 ... 264) | 0 ... 5,600 (0 ... 1479) | 0 ... 25,000 (0 ... 6604) | 0 ... 52,000 (0 ... 13737) | | Плотность | гр/cм3 (lb/дюймов2) | 0.1 ... 2.9 (0.0036 ... 0.105) | | Фракция | °Brix | 0 ... 100 | | Температура | | | | Стандарт | °C (°F) | -50 ... +180 °C (-58 ... +356 °F) | | Давление жидкости в измерительной трубе1) | | | | | | | | Нерж. сталь | бар (psi) | 230 (3336) | 265 (3844) | 130 (1885) | 110 (1595) | 105 (1523) | | Hastelloy C-22 | бар (psi) | 350 (5076) | 410 (5946) | 200 (2900) | 185 (2683) | 170 (2465) | | Материалы | | | Измерительная труба, фланец | | 1.4435/1.4404 (AISI 316 L) (Нерж.сталь) | | Стандартное резьбовое соединение | | 2.4602 (Hastalloy C-22) | | Корпус и материал корпуса | | IP66 и 1.4404 (AISI 316 L) (Нерж. сталь) | | Корпус, давление разрыва | бар (psi) | 190 (2756) | 190 (2756) | 140 (2030) | 90 (1305) | 50 (725) | | Подключения к процессу 2) | | | | | | | | Фланец | | | | | | | | | | | DN 10 | DN 15 | DN 25 | DN 40 | | | | | ½” | ½” | 1” | 1½” | - ANSI B16.5, класс 600 (класс 300)
| | | ½” | ½” | 1” | 1½” | | Молочная труба (резьбовое соединение, PN 16/40) 3) | | | | | | | | | | | DN 10 | DN 15 | DN 32 | DN 40 | - ISO 2853/BS 4825 часть 4 (SS3351)
| | | 25 мм | 25 мм | 38 мм | 51 мм | | Clamp (PN 16) 3) | | | | | | | - ISO 2853/BS 4825 часть 3 (SS3016)
| | | 25 мм | 25 мм | 38 мм | 51 мм | | Резьба | | | | | | | | | | G¼” | G¼” | G½” | G1“ | G2“ | - ANSI/ASME B1.20.1, PN 100
| | ¼” NPT | ¼” NPT | ½” NPT | 1“ NPT | 2“ NPT | | Подключение кабеля | | Универсальный штекерный разъем к преобразователю расхода 5 x 2 x 0,35 мм2 попарно скрученный и экранированный, наружный ∅ 12 мм | | Ex-версия | | EEx [ia] IIC T3-T6, DEMKO 03 ATEX 135252X | | Вес около. | кг (lb) | 4 (8.8) | 8 (17.6) | 12 (26.5) | 48 (105.8) | 48 (105.8) |
1) Mакс. при 20 °C (68 °F), DIN 2413, DIN 17457 2) Другие соединения на заказ, см. "Указания по заказу" 3) Материал, 1.4401 или равноценный Указание: По данным точности см. „Системная информация по массовым расходомерам MASSFLO с кориолисовым принципом измерения“ |
Чертеж Преобразователь расхода MASS 2100 | Диаметр измерительного датчика | Соединения | L1 мм | L2 мм | L3 мм | H1 мм | B1 мм | D1 мм | D2 мм | D3 мм | D4 мм | D5 мм | | Тип | Трубая резьба | Ступень давления | | DI 3 | Трубная резьбаISO 228/1 - G¼ | PN 100 | ¼” | 400 | 280 | 75.0 | 60 | 0 | 21.3 | 104 | - | - | - | | Трубная резьбаANSI/ASME B 1.20.1 - ¼” NPT | PN 100 | ¼” | 400 | 280 | 75.0 | 60 | 0 | 21.3 | 104 | - | - | - | | DI 6 | ФланецDIN 2635 | PN 40 | DN 10 | 560 | 390 | 62.0 | 40 | 12 | 17.0 | 104 | 90.0 | 60.0 | 14.0 | | Фланец ANSI B16.5 | Класс 150 | ½“ | 624 | 390 | 62.0 | 40 | 12 | 17.0 | 104 | 88.9 | 60.5 | 15.7 | | Фланец ANSI B16.5 | Класс 600 | ½“ | 608 | 390 | 62.0 | 40 | 12 | 17.0 | 104 | 95.3 | 66.5 | 15.7 | | Резьбовое соединениеDIN 11851 | PN 40 | DN 10 | 532 | 390 | 62.0 | 40 | 12 | 17.0 | 104 | - | - | - | | Зажим ISO 2852 | PN 16 | 25 мм | 570 | 390 | 62.0 | 40 | 12 | 17.0 | 104 | - | - | - | | DI 15 | Фланец DIN 2635 | PN 40 | DN 15 | 620 | 444 | 75.0 | 44 | 20 | 21.3 | 129 | 95.0 | 65.0 | 14.0 | | Фланец ANSI B16.5 | Класс 150 | ½“ | 639 | 444 | 75.0 | 44 | 20 | 21.3 | 129 | 88.9 | 60.5 | 15.7 | | Фланец ANSI B16.5 | Класс 600 | ½“ | 660 | 444 | 75.0 | 44 | 20 | 21.3 | 129 | 95.3 | 66.5 | 15.7 | | Резьбовое соединение DIN 11851 | PN 40 | DN 15 | 586 | 444 | 75.0 | 44 | 20 | 21.3 | 129 | - | - | - | | Зажим ISO 2852 | PN 16 | 25 мм | 624 | 444 | 75.0 | 44 | 20 | 21.3 | 129 | - | - | - | | DI 25 | Фланец DIN 2635 | PN 40 | DN 25 | 934 | 700 | 74.5 | 126 | 25 | 33.7 | 219 | 115.0 | 85.0 | 14.0 | | Фланец ANSI B16.5 | Класс 150 | 1“ | 967 | 700 | 74.5 | 126 | 25 | 33.7 | 219 | 108.0 | 79.2 | 15.7 | | Фланец ANSI B16.5 | Класс 600 | 1“ | 992 | 700 | 74.5 | 126 | 25 | 33.7 | 219 | 124.0 | 88.9 | 19.1 | | Резьбовое соединениеDIN 11851 | PN 40 | DN 32 | 922 | 700 | 74.5 | 126 | 25 | 33.7 | 219 | - | - | - | | Зажим ISO 2852 | PN 16 | 38 мм | 940 | 700 | 74.5 | 126 | 25 | 33.7 | 219 | - | - | - | | DI 40 | Фланец DIN 2635 | PN 40 | DN 40 | 1064 | 850 | 71.5 | 180 | 0 | 48.3 | 273 | 150.0 | 110.0 | 18.0 | | Фланец ANSI B16.5 | Класс 150 | 1½“ | 1100 | 850 | 71.5 | 180 | 0 | 48.3 | 273 | 127.0 | 98.6 | 15.7 | | Фланец ANSI B16.5 | Класс 600 | 1½“ | 1128 | 850 | 71.5 | 180 | 0 | 48.3 | 273 | 155.4 | 114.3 | 22.4 | | Резьбовое соединение DIN 11851 | PN 40 | DN 50 | 1090 | 850 | 71.5 | 180 | 0 | 48.3 | 273 | - | - | - | | Зажим ISO 2852 | PN 16 | 51 мм | 1062 | 850 | 71.5 | 180 | 0 | 48.3 | 273 | - | - | - |
Преобразователь расхода MASS 2100 версия с подогревом | Диаметр измерительного датчика | Нагревательные соединения | | | L5 | L3 | H3 | B2 | D6 | D7 | D8 | | | Tип | Ступень давления | Диаметр | мм | мм | мм | мм | мм | мм | мм | | DI 3 | DIN 2635 | PN 40 | DN 15 | 234 | 75.0 | 122.0 | 22.0 | 95.0 | 65.0 | 14.0 | | ANSI B16.5 | Класс 150 | ½" | 234 | 75.0 | 131.6 | 22.0 | 88.9 | 60.5 | 15.7 | | DI 6 | DIN 2635 | PN 40 | DN 15 | 234 | 62.0 | 112.0 | 22.7 | 95.0 | 65.0 | 14.0 | | ANSI B16.5 | Класс 150 | ½" | 234 | 62.0 | 121.6 | 22.7 | 88.9 | 60.5 | 15.7 | | DI 15 | DIN 2635 | PN 40 | DN 15 | 234 | 75.0 | 126.5 | 31.5 | 95.0 | 65.0 | 14.0 | | ANSI B16.5 | Класс150 | ½" | 234 | 75.0 | 136.1 | 31.5 | 88.9 | 60.5 | 15.7 | | DI 25 | DIN 2635 | PN 40 | DN 15 | 420 | 74.5 | 213.6 | 60 | 95.0 | 65.0 | 14.0 | | ANSI B16.5 | Класс 150 | ½" | 420 | 74.5 | 223.2 | 60 | 88.9 | 60.5 | 15.7 | | DI 40 | DIN 2635 | PN 40 | DN 15 | 500 | 71.5 | 267.5 | 43 | 95.0 | 65.0 | 14.0 | | ANSI B16.5 | Класс 150 | ½" | 500 | 71.5 | 277.1 | 43 | 88.9 | 60.5 | 15.7 |

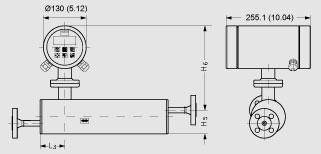

Ex-d компактная версия  | Диаметр измерительного датчика
[DN (дюймов)] | L3
[мм (дюймов)] | H5
[мм (дюймов)] | H6
[мм (дюймов)] | H5 + H6
[мм (дюймов)] | | 3 (1/8) | 75 (2.95) | 82 (3.23) | 307 (12.1) | 389 (15.32) | | 6 (¼) | 62 (2.44) | 72 (2.83) | 317 (12.48) | 389 (15.32) | | 15 (½) | 75 (2.95) | 87 (3.43) | 328 (12.91) | 414 (16.30) | | 25 (1) | 75 (2.95) | 173 (6.81) | 332 (13.07) | 504 (19.84) | | 40 (1½) | 75 (2.95) | 227 (8.94) | 332 (13.07) | 558 (21.97) |

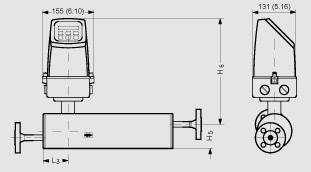

IP67/NEMA 4X компактная версия  | Диаметр измерительного датчика
[DN (дюймов)] | L3
[мм (дюймов)] | H5
[мм (дюймов)] | H6
[мм (дюймов)] | H5 + H6
[мм (дюймов)] | | 3 (1/8) | 75 (2.95) | 82 (3.23) | 246 (9.69) | 328 (12.91) | | 6 (¼) | 62 (2.44) | 72 (2.83) | 256 (10.08) | 328 (12.91) | | 15 (½) | 75 (2.95) | 87 (3.43) | 267 (10.51) | 353 (13.90) | | 25 (1) | 75 (2.95) | 173 (6.81) | 271 (10.67) | 443 (17.44) | | 40 (1½) | 75 (2.95) | 227 (8.94) | 271 (10.67) | 497 (19.57) |
|
Заказные данные | Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) | | 7ME410.-.....-.... | SITRANS F C MASSFLO MASS2100 STANDARD WITHOUT HEATING JACKET | 3 | 6 - 8 недель (C) | 1 | | 7ME420.-.....-.... | SITRANS F C MASSFLO MASS2100 HEATED DN15 CONNECTION | 5 | 6 - 8 недель (C) | 1 | | 7ME421.-.....-.... | SITRANS F C MASSFLO MASS2100 HEATED 1/2 INCH, ANSI B 16.5 | 5 | 6 - 8 недель (C) | 1 |
|
Аксессуары | Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) | | FDK:083H3015 | MASS 2100 CABLE BLUE WITH PLUG, 5M | 0.956 | 4 - 6 недель (B) | 1 | | FDK:085U1016 | MATING PART FOR HYGIENIC FITTIN DN10 DIN11851 | 0.2 | 6 - 8 недель (C) | 1 | | FDK:085U1017 | MATING PART FOR HYGIENIC FITTING DN15 DIN11851 | 0.25 | 6 - 8 недель (C) | 1 | | FDK:085U1019 | MATING PART FOR HYGIENIC FITTING DN25 DIN11851 | 0.55 | 6 - 8 недель (C) | 1 | | FDK:085U1020 | MATING PART FOR HYGIENIC FITTING DN32 DIN11851 | 0.65 | 6 - 8 недель (C) | 1 | | FDK:085U1021 | MATING PART FOR HYGIENIC FITTING DN40 DIN11851 | 0.375 | 6 - 8 недель (C) | 1 | | FDK:085U1022 | MATING PART FOR HYGIENIC FITTING DN50 DIN11851 | 1.113 | 6 - 8 недель (C) | 1 | | FDK:085U1023 | MATING PART FOR HYGIENIC FITTIN DN65 DIN11851 | 1.775 | 6 - 8 недель (C) | 1 | | FDK:085U1029 | MATING PART FOR HYGIENIC CLAMP DN25 ISO2852 | 0.768 | 6 - 8 недель (C) | 1 | | FDK:085U1032 | ACCESSORY BAG DN50 ISO | 0.895 | 4 - 6 недель (B) | 1 |
|
|
