MASS 6000 сконструирован согласно новейшим разработкам в цифровой обработке сигналов и рассчитан на высокую производительность, быстрый отклик, быстрое дозирование, высокую помехоустойчивоть к шумам процесса, простой монтаж, ввод в эксплуатацию и обслуживание.

Преобразователь сигналов MASS 6000 обеспечивает точные мультипараметрические измерения : массового расхода, бъемного расхода, плотности, температуры и фракций.

Преобразователь сигналов MASS 6000 Exd изготовлен из нерж. стали (AISI 316L) и может использоваться при сложных условиях монтажа и опасных приложениях в технологической промышленности и химической промышленности. Проверенный материал корпуса обеспечивает небольшие затраты для пользователя и длительный срок службы. Измерительный преобразовател Exd в компактной версии может размешаться на всех преобразователях расхода типа MASS 2100 DI 3 до DI 40, а в раздельной версии - использоваться для всех типов MASS 2100.

Особенности

• оптимальный ценовой диапазон для пользователя благодаря цельному вызрывонепроницаемому корпусу EEx d из нерж. стали
• искробезопасные клавиатура и индикация с возможностью программирования в опасной зоне
• преобразователь сигналов с допуском ATEX подходит для монтажа в зоне 1 или 2
• искробезопасный интерфейс преобразователя расхода и рпеобразователя сигналов согласно Ex ia IIC
• замена преобразователя сигналов прямо в опасной зоне без остановки трубопровода процесса благодаря интерфейсу преобразователя расхода/измерительного преобразователья ia IIC.
• специальный чип массового расхода с новейшей технологией ASIC
• быстрое дозирование и короткое время отклика с действительной скоростью обновления в 30 Гц
• отличная помехоустойчивость благодаря запатентованному алгоритму DFT (Discrete Fourier Transformation)
• улучшенная стабильность нулевой точки и увеличенная динамика точности измерения расхода и плотности благодаря входному разрешению свыше 0,35 ns
• упрошенный поиск ошибок и поверка прибора благодаря специальному диагностическому и сервисному меню
• встроенное управление дозировкой с компенсацией и контролем и 2 встроенными счетчиками
• универсальные выходы, конфигурируются по отдельности на массовый расход, объемный расход, плотность, температуру или фракционный расход, например, °BRIX или ° PLATO
• 1 токовый выход, 1 частотный/импульсный выход и 1 релейный выход как стандартный выход
• токовый выход как опция в качестве пассивного или активного выхода
• цифровой вход для управления дозировкой, дистанционной установки нулевой точки или принудительного выходного режима
• все выходы для целей моделирования, контроля или калибровки могут принудительно устанавливаться на заданные значения
• конфигурируемое меню управления с защитой паролем
  • индикация 3 строки по 20 знаков каждая на 11 языках
  • простая обработка и запись ошибок в текстово формате
  • клавиатура может использоваться для управления дозировкой (Start/Stop/Hold/Reset)
• технология SENSORPROM автоматически конфигурирует преобразователь сигналов при вводе в эксплуатацию и предлагает:
  • заводское предварительное прграммирование данных калибровки, размера трубы, типа преобразователя расхода,  выходных установок
  • автоматическое сохранение всех введенных пользователем значений и установок
  • автоматическое программирование нового преобразователя сигналов без потери точности
  • замена преобразователя сигналов менее чем за 5 минут благодаря реальному Plug & Play
• Наивысшая точность при измерении расхода, плотности и фрракций благодаря 4-х проводному подключениб датчика температуры PT 1000
• вычисление расхода фракций на базе 5-ти значного алгоритма, подходящего для всех приложений
• комплектация дополнительных шинных модулей без потери функциональности через платформу USM II
  • все модули могут комплектоваться с реальным "Plug & Play"
  • автоматическое конфигурирование модуля и преобразователя сигналов через SENSORPROM
• простой "Plug &Play" при монтаже преобразователя сигналов на преобразователь расхода через цоколь преобразователя расхода

Область применения

Массовые расходомеры SITRANS F C MASSFLO могут использовать для решения любых задач в технологической промышленности, для которых необходимо точное измерение расхода. Расходомер может использоваться для измерения жидкостей и газов.

Преобразователь сигналов MASS 6000 Exd преимущественно используется в следующих отраслях:

• химическая технологическая промышленность
• фармацевтическая промышленность
• автомобильная промышленность
• нефть и газ
• производство и распределение энергии

Дизайн

Преобразователь сигналов размещен в компактном корпусе Exd из нерж. стали, который при компактном монтаже крепится к преобразователям расхода серии MASS 2100 DI 3 до DI 40, а при раздельном монтаже может использоваться для всей серии преобразователей расхода.

MASS 6000 Exd в стандартной версии поставляется с 1 токовым выходом, 1 частотным/импульсным и 1 релейным выходом и может быть укомплектован всеми доп. модулями для шинной коммуникации.

• взрывонепроницаемый корпус "d"
• корпус из нерж.стали, IP67/NEMA 4X как компактная и IP65/NEMA 4X как раздельная
• напряжение питания 24V AC/DC.
• MASS 6000 Exd имеет допуск ATEX со всеми измерительными датчиками  MASS 2100

Функции

Доступны следующие функции:

• количество массового расхода, количество объёмного расхода, плотность, температура и фракционный расход
• 1 токовый выход, 1 частотный/импульсный выход, 1 релейный выход, 1 цифровой вход
• все выходы по отдельности могут конфигурироваться на массу, объем, плотность и т.д.
• 2 встроенных счётчика для расхода вперёд, назад или нетто
• отсечка малого расхода
• установка отключения по плотности или опорожнению
• направление протока
• система ошибок, состоящая из записи ошибок и индикации имеющихся ошибок
• продолждительность эксплуатации
• одно- или двунаправленное измерение расхода
• релейный выход с 1 или 2 конечными положениями, может программироваться для расхода, плотности или тепературы
• установка фильтра шумов для оптимизации измерительной мощности при неблагоприятных условиях использования
• полное управление дозировкой
• меню для автоматической установки нулевой точки с проверкой качества установки нулевой точки
• комплексное сервисное меню для эффективного и простого использования и поиска ошибок

Технические данные

Чертеж

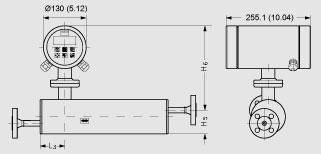

MASS 6000 Exd компактная версия

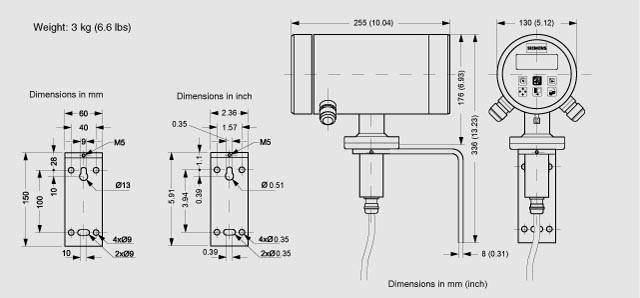

MASS 6000 Exd раздельная версия

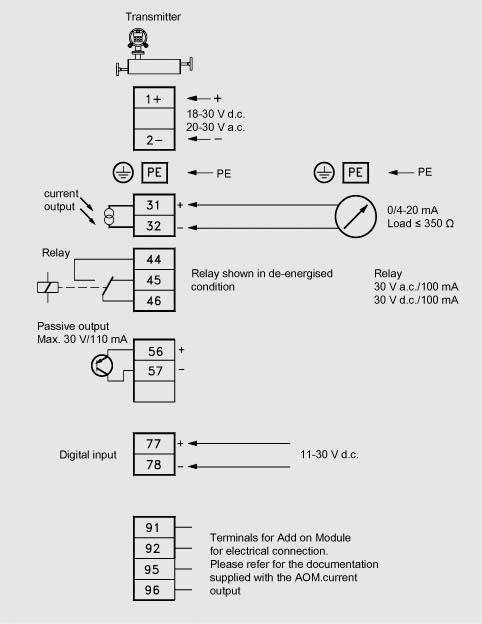

Схема подключения

Электрическое соединение компактной и раздельной версии

Заказные данные

Аксессуары
