MASS 6000 сконструирован согласно нов йшим разработкам в цифровой обработк сигналов и рассчитан на высокую производительность, быстрый отклик, быстро дозирование, высокую помехоустойчивоть к шумам процесса, простой монтаж, ввод в эксплуатацию и обслуживание. Преобразователь сигналов MASS 6000 об спечивает точные мультипараметрические измерения: массового расхода, объемного расхода, плотности, температуры и фракций. Преобразователь сигналов MASS 6000 IP67 в компактной версии мож т размешаться на всех преобразователях расхода типа MASS 2100 DI 3 до DI 40, а в раздельной версии - использоваться для всех типов MASS 2100/MC1.
|
Особенности - специальный чип массового расхода с новейшей технологией ASIC
- быстро дозирование и коротко время отклика с действительной скоростью обновления в 30 Гц
- отличная помехоустойчивость благодаря запатентованному алгоритму DFT (Discrete Fourier Transformation)
- улучшенная стабильность нулевой точки и увеличенная динамика точности измерения расхода и плотности благодаря входному разрешению свыше 0,35 ns
- упрошенный поиск ошибок и пов рка прибора благодаря специальному диагностическому и с рвисному меню
- встроенное управление дозировкой с компенсацией и контролем и 2 встро нными сч тчиками
- универсальные выходы, конфигурируются по отдельности на массовый расход , объемный расход , плотность , температуру или фракционный расход , например , °BRIX или ° PLATO
- цифровой вход для управления дозировкой , дистанционной установки нулевой точки или принудительного выходного режима
- все выходы для целей моделирования, контроля или калибровки могут принудительно устанавливаться на заданные значения
- конфигурируемоеменю управления с защитой паролем
- индикация 3 строки по 20 знаков каждая на 11 языках
- простая обработка и запись ошибок в текстовом формате
- клавиатура мож т использоваться для управления дозировкой
(Start/Stop/Hold/Reset)
- технология SENSORPROM автоматически конфигурирует преобразователь сигналов при вводе в эксплуатацию и предлагает:
- заводское предварительное программирование данных
калибровки, размера трубы, типа преобразователя расхода, выходных установок - автоматическое сохранение вс х введенных пользователем значений и установок
- автоматическое новое программирование нового преобразователя сигналов без потери точности
- замена преобразователя сигналов менее чем за 5 минут благодаря реальному Plug & Play
- наивысшая точность при измерении расхода, плотности и фракций благодаря 4-х проводному измерению температуры PT1000
- вычисление расхода фракций на базе 5-ти значного алгоритма, подходящего для вс х приложений
- комплектация дополнительных шинных модулей без потери функциональности через платформу USM II
- вс модули могут комплектоваться с реальным "Plug & Play"
- автоматическо конфигурирование модуля и преобразователя сигналов через SENSORPROM
- простой "Plug & Play" при монтаж преобразователя сигналов на преобразователь расхода через цоколь преобразователя расхода
|
Область примененияМассовые расходомеры SITRANS F C MASSFLO могут использовать для решения любых задач в технологической промышленности, для которых необходимо точно измерение расхода. Расходомер может использоваться для измерения жидкостей и газов. Преобразователь сигналов MASS 6000 IP67 преимущественно используется в следующих отраслях: - пищевая и пиво-безалкогольная промышленность
- фармацевтическая промышленность
- автомобильная промышленность
- нефть и газ
- производство и распределение энергии
- воды и сточные воды
|
ДизайнПреобразователь сигналов размещен в компактном корпус из полиамида с классом защиты IP67/NEMA 4X, который при компактном монтаж крепится к преобразователям расхода серии MASS 2100 DI 3 до DI 40 (1/8" bis 1 1/2"), а при раздельном монтаж мож т использоваться для всей серии преобразователей расхода. MASS 6000 IP67/NEMA 4X в стандартной версии поставляется с 1 токовым выходом, 1 частотным /импульсным и 1 релейным выходом и может быть укомплектован всеми доп. модулями для шинной коммуникации. |
ФункцииДоступны следующие функции: - количество массового расхода, количество объемного расхода, плотность, температура и фракционный расход
- 1 токовый выход, 1 частотный/импульсный выход, 1 релейный выход, 1 цифровой вход
- все выходы по отдельности могут конфигурироваться на массу, объема, плотность и т.д.
- 2 встроенных счётчика для расхода вперед, назад или нетто
- отсечка малого расхода
- установка отключения по плотности или опорожнению
- направление протока
- система ошибок, состоящая из записи ошибок и индикации имеющихся ошибок
- продолжительность эксплуатации
- одно- или двунаправленно измерение расхода
- релейный выход с 1 или 2 конечными положениями, может программироваться для расхода, плотности или температуры
- установка фильтра шумов для оптимизации измерительной мощности при неблагоприятных условиях использования
- полное управление дозировкой
- меню для автоматической установки нулевой точки с проверкой качества установки нулевой точки
- комплексно сервисное меню для эффективного и простого использованияи и поиска ошибок
|
Технические данные Преобразователь сигналов SITRANS F C MASSFLO MASS 6000 Compact IP67/NEMA 4X | Измерение | Массовый расход [кг/сек (lb/мин)], объёмеый расход [л/сек (gpm)], Фракция [%], °Brix, плотность [кг/м3, lbs/ft3], температура[°C (°F)] | Токовый выход | | | 0 ... 20 mA or 4 ... 20 mA | | < 800 Ω | | 0 ... 30 сек, устанавливаемая | Цифровой выход | | | 0 ... 10 кГц, 50% скважности | | 0 ... 30 сек, устанавливаемая | | 24 V DC, 30 мА, 1 KΩ ≤ Rload ≤ 10 KΩ, защита от короткого замыкания | | 3 ... 30 V DC, макс. 110 мA, 1 KΩ ≤ Rload ≤ 10 KΩ | Реле | | | реле переключения | | 42 V / 2 A пик | | уровеь ошибки, номер ошибки, предельное значение, направление | Цифровой вход | 11 ... 30 V DC (Ri = 13.6 KΩ) | | предварительный выбор Старт/Стоп/Дальше, установка нулевой точки, сброс счётчика 1/2, управление выходом, замораживание выхода | Гальваническая развязка | Все входы и выходы гальванически разделены, изоляционное напряжение 500 V | Отсечка малого расхода | | | 0 ... 9.9% от макс. расхода | Функция предельного значения | Массовый расход, объёмный расход, фракция, плотность, температура измер. датчика | Счётчик | Два 8-значных счётчика для расхода впрерёд/назад/нетто | Индикация | - фоновая подсветка с алфавитно-цифровым текстом, 3Х 20 знаков дял индикации расхода, суммарных значений, установок и ошибок постоянной времени как токового выхода 1.
- обратный расход показывается знаком минус
| Установка нулевой точки | Вручную через клавиатуру или дистанционно через цифровой вход | Внешняя температура | | | -20 ... +50°C (-4 ... +122 °F), отн. влажность макс. 80% до 31 °C (86 °F) уменьшение до 50% при 40 °C (104 °F) по UL 3101 | | -40 ... +70°C (-4 ... +158 °F) (влажность макс. 95%) | Коммуникация | подготовлен для опционных доп. модулей | Корпус | | | усиленный стекловолокном плиамид | | IP67 NEMA 4X по IEC 529 и DIN 40050 (1 м WS в течение 30 минут) | | 18 ... 1000 Гц любая, 3.17гр эффективная, во всех напрвлениях по EN 68-2-36 | Напряжение питания | | Версия 24 V | | | 24 V DC/AC, 50 ... 60 Гц | | 24 V DC, -25% ... 25% 24 V AC, -16% ... 25% | | 10 W | Версия 230 V | | | 115/230 V AC, 50 ... 60 Гц | | +10% ... -10% | | 26 VA | Предохранитель | | | T400 mA, T 250 V (IEC 127) - не может заменяться пользователем | | T1 A, T 250 V (IEC 127) - не может заменяться пользователем | Параметры ЭМС | | | EN 50081-1 (лёгкая промышленность) | | EN 50082-2 (промышленность) | NAMUR | В пределах ограничений по "Общим требованиям" с критериями ошибки А по NE 21 | Внешние условия | | - внешние условия по UL 3101:
| - использование в помещениях
- высота до 2000м
- степень загрязнения 2
| Кабельное резьбовое соединение | Оба типа кабельного резьбового соединения из полиамида и латуни поставляются с размерами Pg 13.5 и M20-11-5 мм | |
Чертеж Преобразователь сигналов IP67/NEMA 4Х, компактная версия из полиамида Преобразователь сигналов, встроенный в монтаж Преобразователь сигналов, монтаж на стену IP67/NEMA 4X компактная версия Диаметр измерительного датчика [DN (дюймов)] | L3 [мм (дюймов)] | H5 [мм (дюймов)] | H6 [мм (дюймов)] | H5 + H6 [мм (дюймов)] | 3 (1/8) | 75 (2.95) | 82 (3.23) | 246 (9.69) | 328 (12.91) | 6 (¼) | 62 (2.44) | 72 (2.83) | 256 (10.08) | 328 (12.91) | 15 (½) | 75 (2.95) | 87 (3.43) | 267 (10.51) | 353 (13.90) | 25 (1) | 75 (2.95) | 173 (6.81) | 271 (10.67) | 443 (17.44) | 40 (1½) | 75 (2.95) | 227 (8.94) | 271 (10.67) | 497 (19.57) | |

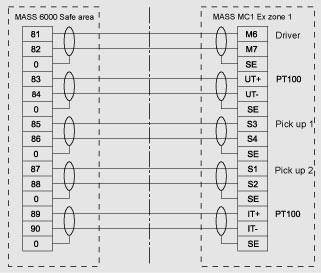

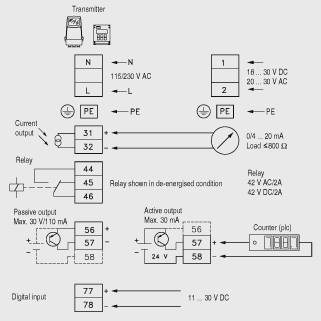

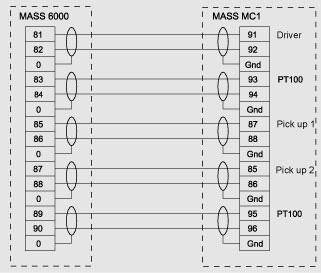

Схема подключенияЭлектрическое соединение Заземление PE требуется из-за питания класса защиты 1. Механические счётчики Если к соединениям 57 и 58 подключается механический счетчик (активный выход), то необходимо подключить конденсатор 1000 µF к соединениям 56 и 58, плюсовой полюс к соединению 56 и минусовой полюс к соединению 58. Выходной кабель В окружении с электрическими помехами рекомендуется использовать экранированный кабель. Электрическое соединение Преобразователь сигналов MASS 6000 и преобразователь расхода MASS MC1 Преобразователь сигналов MASS 6000 и преобразователь расхода MASS MC1 MASS 6000 и MASS MC1 в Ex-приложениях: Все преобразователи расхода MASSFLO MC1 подходят для любых применений в технологической промышленности для точных и надежных измерений во взрывоопасных зонах. Сенсор MC имеет все необходимые допуски, например, допуски ATEX/FM и допуск PED (European pressure directive). Благодаря расширенной концепции безопасности больших сенсоров они могут подключаться к стандартным версиям MASS 6000 19" или MASS 6000 IP67, но установка преобразователя сигналов должна осуществляться в безопасное зоне. В не взрывоопасных зонах может использоваться весь спектр преобразователей сигналов MASS 6000. |
Заказные данные Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) | 7ME411.-.....-.... | MASS 6000 TRANSMITTER | 1 | 4 - 6 недель (B) | 1 | |
Аксессуары Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) | A5E00822490 | M20 CABLE GLANDS (2PCS) | 0.021 | 4 - 6 недель (B) | 1 | FDK:085U0236 | ADD-ON MODULE PROFIBUS PA PROFILE 3 | 0.1 | 4 - 6 недель (B) | 1 | FDK:085U0237 | ADD-ON MODULE PROFIBUS DP PROFILE 3 | 0.1 | 4 - 6 недель (B) | 1 | FDK:085U1018 | WALL MOUNTING UNIT, 4X M20 CABLE GLANDS | 1.158 | 4 - 6 недель (B) | 1 | FDK:085U1050 | TERMINALBOX WITH LID, POLYAMID, M20 CABLE GLANDS | 0.81 | 4 - 6 недель (B) | 1 | |
|
