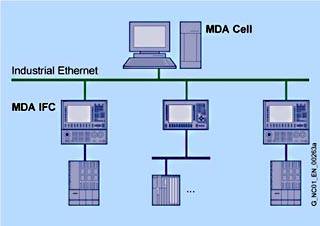

MDACellиспользуется для сбора, анализа и хранения машинных данных небольших производственных участков макс. с 16 станками на центральном сервере. Для регистрации данных на уровне станка используется MDAIFC на каждом станке.

Обработка осуществляется на одном рабочем месте с возможностью сравнения для, так называемых, анализируемых групп.

Таким образом, пользователь значительно увеличивает прозрачность своего производства. Благодаря увеличению прозрачности, возможно раннее определение потенциалов улучшения.

Особенности

Благодаря объективным показателям возможно определение параметров станка и контроль/архивация таких параметров установки, как время такта и степень использования.

Такими показателями (KeyPerformanceIndicators) являются:

• Показатель OEE (Overall Equipment Effectiveness)
• Загруженность
• Готовность
• Коэффициент использования мощностей
• Уровень качества

Благодаря этому, можно заблаговременно предпринимать необходимые меры и устранять сбои в соответствии с их важностью. Однозначное определение и представление ошибок упрощает техническое обслуживание и ремонт.

Следствием является увеличение производительности.

Преимущества базовой функциональности увеличиваются с ростом количества контролируемых станков. Благодаря сравнительному представлению свободно выбираемых станков на анализирующем ПК значительно увеличивается наглядность и удобство представления данных.

Функции

• ПО для анализа и хранения машинных данных на стандартном ПК (одно рабочее место)
• Подключениедо 16 станков/агрегатов с MDAIFC (на каждый станок/агрегат)
• Одноступенчатый образ установки
• Последующая коррекция статуса statuscorrectionпосле получения и передачи данных изMDAIFC
• Сравнительный анализ подчиненных станков/агрегатов (так называемые, самостоятельно определяемые анализируемые группы):
  • Счетчикизделий (специфически для станка и деталей)
  • Актуальныесостояния
  • Анализпричин сбоев
  • Анализ состояния
  • Суммаза смену/день/неделю/месяц
  • Журнал, (приоритетный) протокол
  • Готовность/загруженность
  • История готовности/загруженности
  • Показатели OEE
  • Только SINUMERIK: статистика ошибок, протокол ошибок, актуальные ошибки
• Функцияэкспорта в Excel, печать таблиц

MDA Cell– эторешение с одним ПК (одно рабочее место). Управление функциями возможно только на этом ПК.

Интеграция

Требования:

• Стандартный ПК
  • PentiumIIIили выше, минимум 512 МбтRAM
  • Жесткие диски в зависимости от объема данных (минимум 1 Гбт свободного места)
• Операционная система
  • Windows 2000 Professional/Server
    (в случае использования версииServer необходимы дополнительные лицензииclientaccess 1))
  • Windows XP Professional
  • Windows 2003 Server
    (дополнительные лицензииclientaccess1))

1) Лицензии Client-Access необходимы для каждой подключенной через Ethernet панели управления.

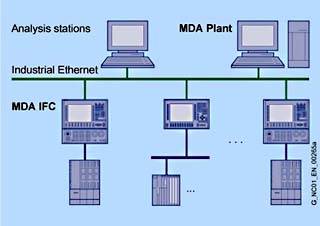

На каждую панель управления может быть зарегистрировано макс. 8 агрегатов (лицензии MDAIFC). На MDACell в сумме может быть обработано макс. 16 станков/агрегатов. Для решений с большим количеством мест обработки или для подключения более 16 станков/агрегатов нужно запросить расширенное специфическое для проекта решение MDAPlant. В нем доступны и дополнительные обработки, к примеру, время такта. Интеграция систем MES/ERP также может быть реализована с MDAPlant. Каждый MDAPlant может обрабатывать от 50 до 70 станков/агрегатов. На каждую панель управления: nxMDAIFC (n ≤ 8).

Дальнейшая информация

Дополнительную информацию Вы можете получить в Интернете по адресу.

http://www.siemens.com/automation/support
