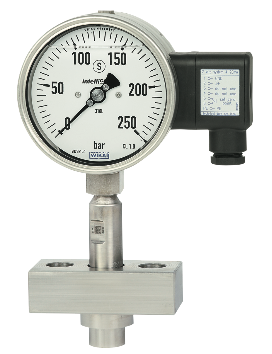

Мембранный разделитель модели 990.30 со смонтированным напрямую манометром с трубкой Бурдона модели PGT23.100 с электрическим выходным сигналом
Применение
■ Гомогенизаторы для подготовки молока, напитков, косметики и фармацевтической продукции
■ Установки подготовки эмульсии
Особенности
■ Технологическое присоединение с монтируемой заподлицо, полностью сварная мембрана, с фланцевым держателем или без него
■ Для высоких динамических значений давления ≤ 2500 бар
■ Заполняющие жидкости соответствуют требованиям FDA и USP
■ Прочная, полностью сварная конструкция
Описание
Мембранные разделители используются для защиты приборов измерения давления в применениях
со сложными средами. В системах мембранных разделителей диафрагма разделяет измерительный прибор и измеряемую среду.
Давление к измерительному прибору передается через заполняющую жидкость, находящуюся в системе мембранного разделителя.
Для удовлетворения повышенных требований заказчиков поставляется широкий выбор конструкций, материалов и заполняющих жидкостей.
Более подробная техническая информация о мембранных разделителях и системах мембранных разделителей приведена в IN 00.06 "Применение, принцип действия, конструкция".
Мембранный разделитель модели 990.30 со смонтированным напрямую манометром с трубкой Бурдона модели PGT23.100 с электрическим выходным сигналом
Мембранный разделитель модели 990.30
специально предназначен для использования в гомогенизаторах в санитарных применениях. Данный мембранный разделитель выпускается с различными технологическими присоединениями и поэтому подходит для большинства точек измерения. Системы мембранных разделителей обеспечивают надежные измерения, даже в условиях высокой нагрузки из-за вибрации и бросков давления.
Монтаж мембранного разделителя к измерительному прибору может производиться напрямую или через гибкий капилляр.
АВИГАН предлагает широкий выбор материалов, причем верхняя часть корпуса мембранного разделителя
и детали, контактирующие с измеряемой средой, могут быть выполнены как из одного, так и разных материалов.
Технические характеристики
|
|
|
|
Диапазоны измерения, бар(ф/кв. дюйм)
Диапазоны измерения,ф/кв. дюйм |
0 ... 160 бар (2320 ф/кв. дюйм)
0 ... 250 бар (3626 ф/кв. дюйм)
0 ... 400 бар (5800 ф/кв. дюйм)
0 ... 600 бар (8700 ф/кв. дюйм)
0 ... 2000 ф/кв. дюйм0 ... 4000 ф/кв. дюйм0 ... 6000 ф/кв. дюйм
0 ... 1000 бар (14500 ф/кв. дюйм)
0 ... 1600 бар (2320 ф/кв. дюйм)
0 ... 2500 бар (36260 ф/кв. дюйм)
0 ... 10000 ф/кв. дюйм0 ... 15000 ф/кв. дюйм0 ... 20000 ф/кв. дюйм |
Другие диапазоны измерения по
запросу |
Степень чистоты деталей,контактирующих с
измеряемой средой |
Обезжирено по ASTM G93-03 уровень E (стандарт WIKA) иISO 15001 (< 1000 мг/м2) |
|
Происхождение деталей,контактирующих с
измеряемой средой |
|
|
|
|
|
|
|
|
|
|
Чистота обработки
поверхности |
|
Ra ≤ 0,38 мкм (только с 1.4435) |
Диапазон допустимых
температур
Измеряемой среды
Окружающей средыCIP, SIP
Хранения |
10 ... 100 °C (50 ... 212 °F)
10 ... 40 °C (50 ... 104 °F)≤ 130 °C (≤ 266 °F)
10 ... 60 °C (50 ... 140 °F) |
|

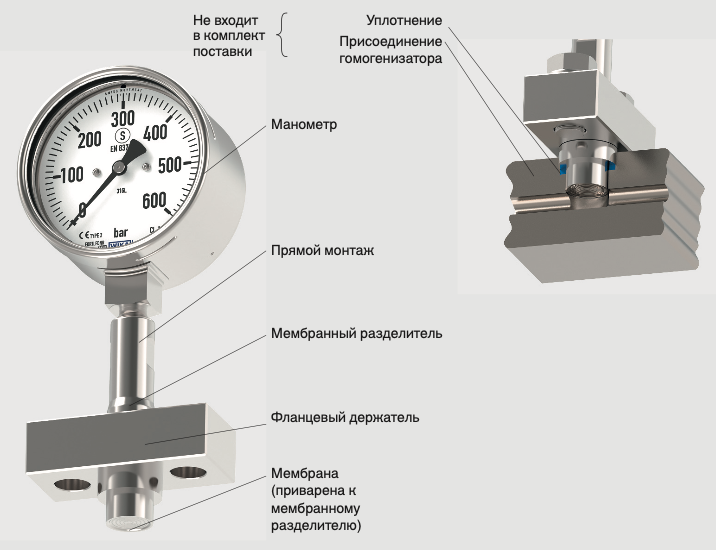

Пример: Мембранный разделитель модели 990.30 с установленным манометром и
фланцевым держателем
