MICROMASTER 420

Технические данные

Чертеж

Схема подключения

MICROMASTER 420

Область применения

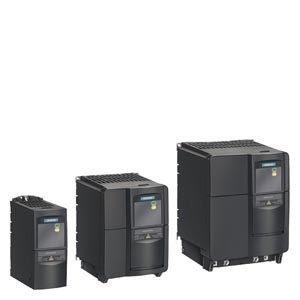

Преобразователь MICROMASTER 420 предназначены для регулирования скорости вращения стандартных приводов.

Более всего он подходит для использования с насосами, вентиляторами и на конвейерах.

Преобразователь отличается высокой производительностью и комфортабельным использованием.

Большой диапазон сетевого напряжения позволяет его использовать в любой части света.

Конструкция

MICROMASTER 420 имеет модульную конструкцию. Панель оператора и модуль PROFIBUS могут быть заменены без применения какого-либо инструмента.

Основные характеристики

Простой ввод в эксплуатацию
Особо гибкая конфигурация благодаря модульной конструкции
Три встроенных, свободно параметрируемых цифровых входа
Один аналоговый вход (0 В … 10 В), может по выбору быть использован в качестве 4-го цифрового входа
Один аналоговый выход (0 мA … 20 мA)
Один параметрируемый релейный выход (30 V DC/5 A, активная нагрузка, 250 V AC/2 A, индуктивная нагрузка)
Бесшумная работа двигателя благодаря высокой частоте ШИМ
Полная защита двигателя и преобразователя

Принадлежности (обзор)

EMC фильтры класса A/B
Дроссель коммутации сети
Выходные дроссели
Защитные кожухи
BOP – базовый пульт управления ( для программирования преобразователя)
AOP расширенный пульт управления
PROFIBUS_DP модуль
Монтажный комплект ПК - преобразователь
Монтажный комплект для встройки панели управления в дверь шкафа
ПК – программы запуска в среде Windows 95/98 и NT/2000.

Международные нормы

MICROMASTER 420 соответствует нормам электромагнитной совместимости и правилам для низкого напряжения
uL и cuL
c-tick

Механические параметры

Модульное исполнение
Рабочая температура: от –10 °C до +50 °C
Допускается установка в небольших шкафах или в ограниченном пространстве
Простое подключение сетевых кабелей и кабелей двигателей для оптимальной монтажной совместимости
Съемная панель управления
Управляющая клеммная колодка без винтов

Силовые параметры

Новейшая технология IGBT
Цифровое микропроцессорное управление
Прямое управление потоком двигателя (FCC) для улучшения динамических характеристик и оптимального управления двигателем
V/f управление, с параметрируем начальным напряжением
V/f управление квадратичное
Параметрируемая кривая зависимости V/f
«подхват на ходу»
Компенсация скольжения
Автоматический повторный запуск при пропадании питания или нарушениях режима
Встроенный PI регулятор
Параметрируемое время разгона и торможения в пределах от 0 до 650 с
Сглаживание кривой пуска
Быстродействующее токоограничение (FCL) для безаварийной работы
Быстродействующие цифровые входы
Точный ввод заданного значения благодаря 10-битному аналоговому входу
Комбинируемое торможение для контролируемого останова
4 частоты пропускания против резонанса
Демонтируемый Y – конденсатор для использования в сети IT ( с изолированной нейтралью)

Защитные параметры

Перегрузочная способность 150 % от расчетного выходного тока в течении 60 сек, каждые 5 мин.
Защита от перенапряжения и пониженного напряжения
Защита от перегрева преобразователя
Защита двигателя с помощью подключения PTC терморезистора
Защитное заземление
Защита от короткого замыкания
Тепловая защита по I2t
Защита от блокировки двигателя
Защита от опрокидывания
Защита от изменения параметров

Технические данные

Чертеж

Схема подключения

MICROMASTER 420

Сетевое напряжение и диапазон мощности	1 AC 200 В … 240 В ± 10% 3 AC 200 В … 240 В ± 10% 3 AC 380 В … 480 В ±10 %	0.12 кВт … 3 кВт0.12 кВт … 5.5 кВт 0.37 кВт … 11 кВт
Частота сети	47 Гц … 63 Гц
Выходная частота	0 Гц … 650 Гц
Коэффициент мощности	≥ 0.95
КПД	96 % … 97 %
Перегрузочная способность	перегрузочная способность 150 % от расчетного выходного тока в течении 60 сек., каждые 300 сек.
Пусковой ток	Не выше расчетного входного тока
Законы управления	Линейная зависимость V/f; FCC; квадратичная зависимость V/f; программируемая зависимость V/f
Частота импульсов	4 kHz (Заводская установка)2 кГц … 16 кГц (ступенями по 2 кГц)
Число фиксированных частот	7, параметрируемые
Частоты диафрагмирования	4, параметрируемые
Дискретность задания	0.01 Гц цифровое с панели 0.01 Гц с компьютера 10 бит аналоговое представление
Цифровые входы	3 параметрируемые, потенциально развязанные; переключаемые PNP/NPN
Аналоговый вход	1 для задания или вход PI регулятора (0 … 10 В, может использоваться как 4-ый цифровой)
Релейный выход	1, параметрируемый,30 V DC/5 A (активная нагрузка), 250 V AC/2 A (индуктивная нагрузка)
Аналоговый выход	1, параметрируемый (0 мА … 20 мА)
Последовательный интерфейс	RS-485, опционально RS-232
Электромагнитная совместимость	Возможно комплектация ЭМС фильтром кл. А/В в соответствии с EN 61 800-3
Торможение	Торможение постоянным током,Комбинированное торможение
Степень защиты	IP 20
Рабочая температура	–10 °C … +50 °C
Температура хранения	–40 °C … +70 °C
Относительная влажность	95% RH – без образования конденсата
Высотные характеристики	До 1000 м над уровнем моря без снижения мощности
Функции защиты по:	Пониженное напряжению Перенапряжению Перегрузке Включению на землю Короткому замыканию Блокировки двигателя От опрокидыванию двигателя Перегреву двигателя I2t Перегреву преобразователя От изменения параметров
Нормы и сертификация	uL ,c uL, CE, c-tick
Обозначение CE	Соответствуют правилам для низкого напряжения 73/23/EEC и номам по электромагнитной совместимости 89/336/EEC
Габаритные размеры и вес (без опций)	Типоразмер A: B: C:	В x Ш x Г (мм) 173x73x149 202x149x172 245x185x195	Вес (кг) 1.0 3.3 5.0
