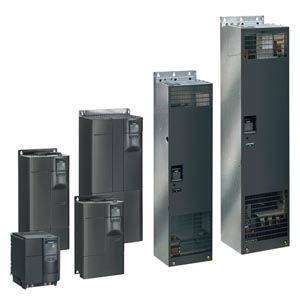

MICROMASTER 430

Область применения

Преобразователь MICROMASTER 430 может использоваться для решения задач требующих применения приводов с изменяемыми скоростями вращения. Его гибкость обеспечивает широкий спектр применений. Более всего он подходит для приводов вентиляторов и насосов. Преобразователь отличается высокой производительностью и комфортабельным использованием. В преобразователе увеличено количество цифровых и аналоговых входов/выходов, по сравнению с MICROMASTER 420. Так же к преобразователю поставляется ( опционально) базовая панель оператора ВОР-2 с функцией выбора режимов ручной/автоматический. Программное обеспечение преобразователя оптимизировано для работы с приводами насосов и вентиляторов.

Конструкция

MICROMASTER 430 имеет модульную конструкцию. Панель оператора и коммуникационные модули могут быть заменены без применения какого-либо инструмента.

Основные характеристики

Простой ввод в эксплуатацию
Особо гибкая конфигурация благодаря модульной конструкции
Шесть встроенных, свободно параметрируемых цифровых входа
Два аналоговых входа (0 В … 10 В, 0 мA … 20 мA), может по выбору быть использован в качестве 7 и 8-го цифрового входа
Два аналоговых выхода (0 мA … 20 мA)
Три параметрируемых релейных выхода (30 V DC/5 A, активная нагрузка, 250 V AC/2 A, индуктивная нагрузка)
Бесшумная работа двигателя благодаря высокой частоте ШИМ
Полная защита двигателя и преобразователя
Реализован режим каскадного запуска трех дополнительных двигателей
Режим байпас
Режим энергосбережения
Функция определения «сухого хода» насоса

Принадлежности (обзор)

Дроссель коммутации сети
Выходные дроссели
Защитные кожухи
BOP – базовый пульт управления (ВОР-2) ( для программирования преобразователя)
Коммуникационные модули
PROFIBUS
DeviceNet
Монтажный комплект ПК - преобразователь
Монтажный комплект для встройки панели управления в дверь шкафа
ПК – программы запуска в среде Windows 95/98 и NT/2000.

Международные нормы

MICROMASTER 430 соответствует нормам электромагнитной совместимости и правилам для низкого напряжения

u и cu
c-tick

Механические параметры

Модульное исполнение
Рабочая температура: от –10 °C до +40 °C

Компактный корпус благодаря высокой удельной мощности
Простое подключение сетевых кабелей и кабелей двигателей для оптимальной монтажной совместимости

Съемная панель управления
Съемная управляющая клеммная колодка, без винтов

Силовые параметры

Новейшая технология IGBT
Цифровое микропроцессорное управление
Прямое управление потоком двигателя (FCC) для улучшения динамических характеристик и оптимального управления двигателем
V/f управление, с параметрируем начальным напряжением
V/f управление квадратичное
Параметрируемая кривая зависимости V/f
«подхват на ходу»
Компенсация скольжения
Автоматический повторный запуск при пропадании питания или нарушениях режима
Режим энергосбережения ( остановка насоса, при работе на малых частотах)
Каскадный запуск ( управление через выходные реле, включением и отключением дополнительных (до 3-х ) двигателей)
Функция выбора режимов: ручной/автоматический
Определение режима «сухого хода» насоса
Встроенный PID регулятор
Параметрируемое время разгона и торможения в пределах от 0 до 650 с
Сглаживание кривой пуска
Быстродействующее токоограничение (FCL) для безаварийной работы
Быстродействующие цифровые входы
Точный ввод заданного значения благодаря 10-битному аналоговому входу
Комбинированное торможение для контролируемого останова
4 частоты пропускания против резонанса
Демонтируемый Y – конденсатор для использования в сети IT ( с изолированной нейтралью) (при работе в сетях с изолированной нейтралью “Y” конденсатор удаляется, и устанавливается выходной дроссель).

Защитные параметры

VT режим ( переменная нагрузка)7.5 кВт … 90 кВт1.4 x номинальный выходной ток в течении 3 сек. и 1.1 x номинальный выходной ток в течении 60 сек., каждые 300 сек.110 kВт ... 250 kВт1.5 x номинальный выходной ток в течении 1 сек. and 1.1 x номинальный выходной ток в течении 59 сек., каждые 300 сек.
Перегрузочная способность
Защита от перенапряжения и пониженного напряжения
Защита от перегрева преобразователя
Защита двигателя с помощью подключения PTC терморезистора или KTY датчика
Защитное заземление
Защита от короткого замыкания
Тепловая защита по I2t
Защита от блокировки двигателя
Защита от опрокидывания
Защита от изменения параметров

Технические данные

Чертеж

Схема подключения

MICROMASTER 430

Сетевое напряжение и диапазон мощности	3 AC 380 В … 480 В ± 10 %
Частота сети	47 Гц … 63 Гц
Выходная частота	0 Гц … 650 Гц
Коэффициент мощности	≥ 0.95
КПД	96 % … 97 %
Перегрузочная способность VT режим	7.5 кВт … 90 кВт	1.4 x номинальный выходной ток в течении 3 сек. и 1.1 x номинальный выходной ток в течении 60 сек., каждые 300 сек.
	110 кВт ... 250 кВт	1.5 x номинальный выходной ток в течении 1 сек. and 1.1 x номинальный выходной ток в течении 59 сек., каждые 300 сек
Пусковой ток	Не выше расчетного входного тока
Законы управления	Линейная зависимость V/f; прямое управление потоком FCC; квадратичная зависимость V/f; программируемая зависимость V/f; режим энергосбережения
Частота импульсов	4 kГц (Заводская установка)2 кГц … 16 кГц (ступенями по 2 кГц)
Число фиксированных частот	15, параметрируемые
Частоты диафрагмирования	4, параметрируемые
Дискретность задания	0.01 Гц цифровое с панели 0.01 Гц с компьютера 10 бит аналоговое представление
Цифровые входы	6 параметрируемые, потенциально развязанные; переключаемые PNP/NPN
Аналоговые входы	2 параметрируемых: 0 В … 10 В, 0 мA … 20 мA и –10 В … +10 В (AIN1) 0 В … 10 В, 0 мA … 20 мA (AIN2) Могут использоваться как 7и 8 цифровые входы
Релейные выходы	3, параметрируемые,30 V DC/5 A (активная нагрузка), 250 V AC/2 A (индуктивная нагрузка)
Аналоговые выходы	2, параметрируемые , (0/4 мA … 20 мA)
Последовательный интерфейс	RS-485, опционально RS-232
Электромагнитная совместимость	Опционально ЭМС фильтр кл. В ( для типоразмера С) по EN 55 011 Преобразователь со встроенным ЭМС фильтром кл. А
Торможение	Торможение постоянным током,Комбинированное торможение
Степень защиты	IP 20
Рабочая температура	–10 °C … +40 °C
Температура хранения	–40 °C … +70 °C
Относительная влажность	95% RH – без образования конденсата
Высотные характеристики	До 1000 м над уровнем моря без снижения мощности
Функции защиты по:	Пониженное напряжению Перенапряжению Перегрузке Включению на землю Короткому замыканию Блокировки двигателя От опрокидыванию двигателя Перегреву двигателя по I2t Перегреву преобразователя От изменения параметров
Нормы и сертификация	uL ,c uL, CE, c-tick
Обозначение CE	Соответствуют правилам для низкого напряжения 73/23/EEC и нормам по электромагнитной совместимости 89/336/EEC
Габаритные размеры и вес (без опций)	Типоразмер C D E F без фильтра F с фильтром FX GX		В x Ш x Г (мм) 245 x 185 x 195 520 x 275 x 243 650 x 275 x 245 850 x 350 x 320 1150 x 350 x 320 1400 x 326 x 356 1533 x 326 x 545	Вес (кг) 5.7 17 22 56 75 116 176
