Миграция Invensys Triconex

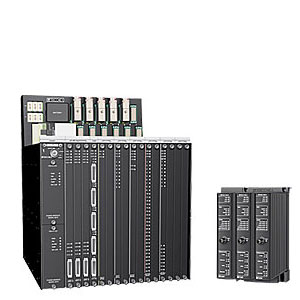

Интеграция безопасных Tricon и Trident контроллеров в SIMATIC PCS 7 через шлюз CM104_TSAA

Раньше, обычно контроллеры систем безопасности, работали отдельно от системы управления технологическими процессами. По этому контроллеры безопасности не всегда включались в модернизацию систем управления технологическими процессами.

Решения Сименса разработаны для миграции на SIMATIC PCS 7, контроллеров безопасности Triconex и Trident от Invensys, интеграции их в систему управления технологическими процессами, в процессе модернизации существующего производства.



Дизайн

Миграция Invensys Triconex

Tricon и Trident контроллеры, подключенные через шлюз CM104_TSAA , используют  для коммуникации TSAA протокол Triconex.

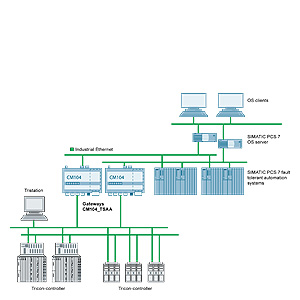

Шлюз CM104_TSAA, который управляется по полевой шине SIMATIC PCS 7 Industrial Ethernet, связаны через Ethernet интерфейс с безопасным контроллером Triconex. Совместимые с резервированной системной архитектурой, два шлюза всегда используются параллельно.



Функции

Миграция Invensys Triconex

Шлюз CM104_TSAA управляет обменом данными между системой автоматизации SIMATIC PCS 7 и контроллерами Tricon/Trident. Система автоматизации SIMATIC PCS 7  взаимодействует со шлюзом через функциональные блоки, представленные в отдельной CFC библиотеке, используя для этой цели системные блоки S7 BSEND/BRECV. В случае возникновения ошибки, интегрированные диагностические функции инициируют соответствующие сообщения тревоги в системе управления SIMATIC PCS 7.  Интеграция сообщений в правильном хронологическом порядке в записях сообщений и журнале событий, системы управления SIMATIC PCS 7 может быть выполнена на базе проекта.



Конфигурация

Миграция Invensys Triconex

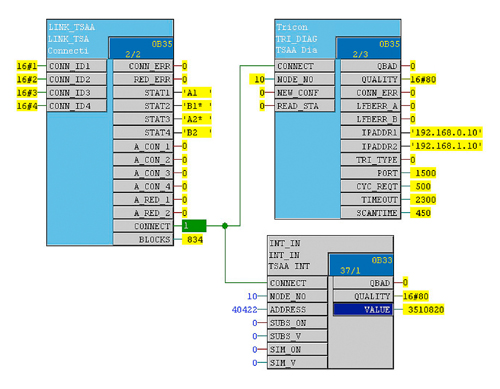

Коммуникационные блоки Triconex в CFC

Базой для конфигурации коммуникаций Triconex является библиотека CFC со специально генерируемыми функциональными блоками. Индивидуальные, тег-ориентированные блоки чтения/записи облегчают использование коммуникационных блоков в технологических функциональных блоках. Для различных типов данных, предлагаются блоки чтения и записи, в соответствии с концепцией  драйверов SIMATIC PCS 7.

В функциональных блоках SIMATIC PCS 7, теги Triconex адресуются напрямую, через Triconex Alias . Это упрощает конфигурирование  с помощником SIMATIC PCS 7, при вводе в эксплуатацию. Используя интегрированные функции симуляции, конфигурация SIMATIC PCS 7 может быть протестирована без безопасного контроллера.

Приложение Triconex требует только наличия доступа в соответствии с протоколом TSAA.



Дальнейшая информация

Миграция Invensys Triconex

Как и большое число различных компонентов Triconex, обязательных к рассмотрению при интеграции контроллеров безопасности Triconex в SIMATIC PCS 7, мост CM104_TSAA в сочетании с бибиотекой функциональных блоков предлагается только в качестве специфичного для каждого проекта сервиса.

Пожалуйста, адресуйте любые запросы относительно подготовки предложений в:

Siemens AGIndustry SectorIndustry Solutions Division, Karlsruhe

Phone: +49 721595-7024E-mail: gateway.solutions@siemens.com

Вы сможете получить дальнейшую информацию по запросу в  региональное представительство Siemens или в Интернет по адресу:

http://www.siemens.com/pcs7_triconex
