Миграция контроллеров APACS+ используя DP/IO bus link и AS 417H PCS 7 APACS+ DP/IO bus link позволяет заменить существующие контроллеры APACS+ (ACM, ACM+ or ACMx) на более мощные SIMATIC PCS 7 AS 417H (одиночные AS 417‑4‑1H или резервированные AS 417‑4‑2H), без обновления инсталлированных модулей APACS+ I/O и полевой технологии.
Переходная панель ACM и APACS+ CPU легко заменяются в стойке, внешними компонентами платой сопряжения DP/IO bus link и PCS 7 APACS+ DP/IO bus link. PCS 7 APACS+ DP/IO bus link может соединяться с AS 417H через PROFIBUS DP интерфейс DP/IO bus link платы сопряжения.
В результате более высоких характеристик и скорости SIMATIC PCS 7 AS 417H, можно не только заменить модули 1:1, но также и сократить их количество. SIMATIC PCS 7 AS 417H может заменить 3 APACS+ контроллера.
PCS 7 APACS+ DP/IO bus link поддерживает резервированную (децентрализованную) и нерезервированную конфигурацию. AS 417H (одиночная станция/резервированная) с APACS+ I/O модулями PCS 7 APACS+ DP/IO bus link, может быть также расширена по PROFIBUS DP, с помощью станций удаленного ввода/вывода ET 200M.
Дизайн
Миграция контроллеров APACS+ используя DP/IO bus link и AS 417H Нерезервированная конфигурация с одиночной станцией AS 417H

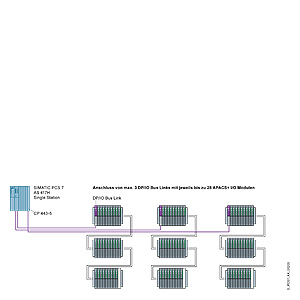

Пример максимальной конфигурации нерезервированной архитектуры с одиночной станцией AS 417H (AS 417‑4‑1H).
PCS 7 APACS+ DP/IO bus link вставляется вместо APACS+ CPU в старую стойку контроллера, подключенную, через плату сопряжения к PROFIBUS DP Master интерфейсу одиночной станции AS 417H. К каждой станции AS 417H, можно подсоединить, через 2 встроенных PROFIBUS DP Master интерфейса и один модуль CP 443-5, до 3 PCS 7 APACS+ DP/IO bus links, каждая с до 28 модулями APACS+ I/O.
В сумме, это означает, что максимально можно подсоединить до 84 APACS+ I/O. Актуальное количество зависит от типа канала и используемых модулей ввода/вывода. Типовое количество - от 15 до 25 модулей APACS+ I/O на один PCS 7 APACS+ DP/IO bus link.
Максимальная конфигурация может быть определена, используя калькуляцию памяти, приведенную в таблице ниже. При этом, требуемое количество памяти должно быть умножено на количество соответствующих модулей. Дополнительно. требуемое количество памяти для канала, должно быть умножено на количество соответствующих каналов. Суммарный объем памяти, не должен превышать 65 536 байт.
| Калькуляция памяти | Тип модуля | Тип канала | Количество каналов | Размер канала | Требуемая память для типа канала (байт) | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Введите количество каждого модуля и типа канала в соответвующую ячейку и вычислите общий размер требуемой памяти. | EAM | ACDI | 0 | x | 62 | = 0 | |||||
| EAM | AVDI | 0 | x | 62 | = 0 | ||||||
| EAM | CPIF | 0 | x | 90 | = 0 | ||||||
| EAM | CPIT | 0 | x | 54 | = 0 | ||||||
| Тип модуля | Количество модулей | Требуемая память для модуля | Требуемая память дял типа модуля (байт) | EAM | EACI | 0 | x | 78 | = 0 | ||
| EAM | EADO | 0 | x | 62 | = 0 | ||||||
| EAM | EAOC | 0 | x | 90 | = 0 | ||||||
| EAM | 0 | x | 630 | = | 0 | EAM | EAVI | 0 | x | 78 | = 0 |
| IDM 115V | 0 | x | 630 | = | 0 | EAM | VPIF | 0 | x | 90 | = 0 |
| IDM 230V | 0 | x | 630 | = | 0 | EAM | VPIT | 0 | x | 54 | = 0 |
| IDM DC | 0 | x | 738 | = | 0 | IDM | IDDO | 0 | x | 126 | = 0 |
| ODM 115V | 0 | x | 630 | = | 0 | IDM | IDMI | 0 | x | 50 | = 0 |
| RTM | 0 | x | 638 | = | 0 | ODM | SDOC | 0 | x | 66 | = 0 |
| SAI | 0 | x | 630 | = | 0 | RTM | RIC | 0 | x | 102 | = 0 |
| SAM | 0 | x | 630 | = | 0 | RTM | RTD | 0 | x | 114 | = 0 |
| SDM 24V | 0 | x | 94 | = | 0 | SAI | SAAI | 0 | x | 102 | = 0 |
| SDM+ 24V | 0 | x | 738 | = | 0 | SAM | ACDO | 0 | x | 66 | = 0 |
| SDM+ 48V | 0 | x | 738 | = | 0 | SAM | SADI | 0 | x | 62 | = 0 |
| VIM | 0 | x | 642 | = | 0 | SAM | SAIC | 0 | x | 86 | = 0 |
| DPIOB | 1 | x | 400 | = | 400 | SAM | SAOC | 0 | x | 102 | = 0 |
| Общая требуемая память для модулей | 400 | SDM | DPCO | 0 | x | 62 | = 0 | ||||
|
|
| SDM | SDIC | 0 | x | 42 | = 0 | ||||
| Доступный размер памяти | 65535 | SDM | SDOC | 0 | x | 66 | = 0 | ||||
|
|
| SDM | SOEI | 0 | x | 90 | = 0 | ||||
|
|
| SDM | SOEO | 0 | x | 110 | = 0 | ||||
|
|
| VIM | TIC_ | 0 | x | 102 | = 0 | ||||
|
|
| VIM | VIC | 0 | x | 98 | = 0 | ||||
| Размер свободной памяти | 65135 | Общий требуемый размер памяти для каналов | = 0 | ||||||||
Децентрализованное резервирование и использованием резервированной станции AS 417H

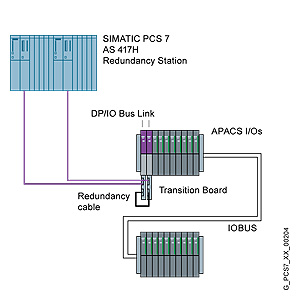

Пример конфигурации для децентрализованного резервирования с использованием AS 417H (AS 417-4-2H).
В случае децентрализованного резервирования, каждая резервированная PCS 7 APACS+ DP/IO bus links, соединяется со старой стойкой APACS+ контроллера через плату сопряжения к одному или двум резервированным каналам PROFIBUS DP Master, резервированной станции AS 417H (AS 417-4-2H). Для синхронизации 2 резервированные PCS 7 APACS+ DP/IO bus links, дополнительно подсоединяются с DP/IO, резервированным кабелем через плату сопряжения.
Показанный пример конфигурации нерезервированной архитектуры, может быть использован в децентрализованном резервировании с применением резервированной станции AS 417H.
Интеграция
Миграция контроллеров APACS+ используя DP/IO bus link и AS 417H CD со следующим содержимым поставляется вместе с PCS 7 APACS+ DP/IO bus link:
- Файл конфигурации оборудования для параметризации всех APACS+ I/O модулей (для интеграции в SIMATIC Manager или SIMATIC PCS 7)
- Библиотека функциональных блоков с канальными драйверами для модулей APACS+ I/O, а также диагностические блоки и лицевые панели
- Документация
Программное обеспечение на этом CD поддерживает интеграцию PCS 7 APACS+ DP/IO bus links и модулей APACS+ I/O в SIMATIC PCS 7. Вместе с системным программным обеспечением SIMATIC PCS 7 возможна:
- Графическая параметризация оборудования модулей APACS+ I/O с онлайн диагностикой;
- Генерация сообщений оборудования и программного обеспечения для модулей APACS+ I/O и PCS 7 APACS+ DP/IO bus link
- Работа и мониторинг, а также мониторинг PCS 7 APACS+ DP/IO bus links и модулей APACS+ I/O
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6EQ2013-0CE10-0XA0 | 280 | APACS+/QUADLOG, DP IOBUS КАБЕЛЬ РЕЗЕРВИРОВАНИЯ, 1М | 240.62 |
| 6EQ2013-1CE00-0XA0 | 280 | APACS+/QUADLOG, DP IOBUS ТЕРМИНАЛЬНАЯ СБОРКА | 689.00 |
| 6EQ2014-0CE00-0XA0 | 280 | APACS+ DP/IOBUS КОММУНИКАЦИОННЫЙ МОДУЛЬ-ШЛЮЗ С КОММУНИКАЦИОННЫМИ БЛОКАМИ ДЛЯ PCS 7-AS НА CD; РУКОВОДСТВА В ФОРМАТЕ PDF НА CD | 5977.34 |
| 6ES7654-8....-.... | 280 | SIMATIC PCS7 ОДИНОЧНАЯ СТАНЦИЯ АВТОМАТИЗАЦИИ AS | 0.00 |
