Миграция контроллеров QUADLOG используя DP/IO bus link и AS 417F

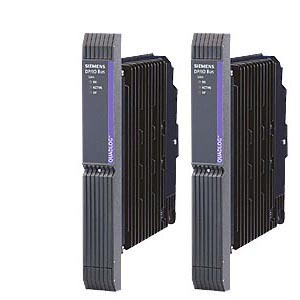

PCS 7 QUADLOG DP/IO bus link позволяет заменить существующие QUADLOG контроллеры (CCM, CCM+ or CCMx), на более мощные SIMATIC PCS 7 AS 417F (одиночная станция) или SIMATIC PCS 7 AS 417FH (резервированная станция), без обновления, установленных модулей QUADLOG I/O и полевой технолологии.

Плата сопряжения ACM и QUADLOG CPU в стойке модуля, просто заменяются внешними идентичными компонентами платы сопряжения DP/IO bus link и PCS 7 QUADLOG DP/IO bus link. PCS 7 QUADLOG DP/IO bus link может быть затем соединен с AS 417F/FH, посредством PROFIBUS DP DP/IO bus link платы сопряжения.

В результате более высокой производительности и скорости SIMATIC PCS 7 AS 417F/FH, возможно не только заменить контроллер 1:1, но также сократить их количество. Один SIMATIC PCS 7 AS 417F/FH может заменить 3 контроллера QUADLOG.

PCS 7 QUADLOG DP/IO bus link поддерживает нерезервированные и резервированные конфигурации (межузловое резервирование). AS 417F/FH (одиночная  станция/резервированная станция) с модулями QUADLOG I/O на PCS 7 QUADLOG DP/IO bus link может также быть расширена модулями удаленного ввода-вывода ET 200M, по PROFIBUS DP.




Дизайн

Миграция контроллеров QUADLOG используя DP/IO bus link и AS 417F
Нерезервированная конфигурация с AS 417F  (одиночная станция)

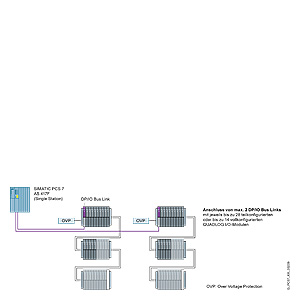

Пример максимальной конфигурации нерезервированной архитектуры с одиночной станцией AS 417F.

PCS 7 QUADLOG DP/IO bus link вставляется вместо QUADLOG CPU в старую стойку контроллера, подключенную, через плату сопряжения к PROFIBUS DP Master интерфейсу одиночной станции AS 417H. К каждой станции AS 417F, можно подсоединить, через 2 встроенных PROFIBUS DP Master интерфейса, до 2 модулей PCS 7 QUADLOG bus link, каждый из которых имеющий 14 полностью и 28 частично сконфигурированных модулей QUADLOG-I/O. Актуальное количество зависит от типа канала и используемых модулей ввода/вывода. Типичная конфигурация имеет от 10 до 20 модулей QUADLOG I/O на одну PCS 7 QUADLOG DP/IO bus link.

Максимальная конфигурация может быть определена, используя калькуляцию памяти, приведенную в таблице ниже. При этом, требуемое количество памяти должно быть умножено на количество соответствующих модулей. Дополнительно, требуемое количество памяти для канала, должно быть умножено на количество соответствующих каналов. Суммарный объем памяти, не должен превышать 65 536 байт.



Калькулятор памяти

Тип канала

Количество каналов

Размер канала

Требуемая память для типа канала (байт)

Введите количество для каждого модуля и типа канала в соотвествующую ячейку и вычислите общую требуемую память.

ACDI

0

x

61

= 0

ACDO

0

x

70

= 0

ADIC

0

x

58

= 0

AVDI

0

x

61

= 0

Тип модуля

Количество модулей

Требуемая память для модуля

Требуемая память для типа модуля (байт)

CAAI

0

x

102

= 0

CAIC

0

x

90

= 0

CAIP

0

x

106

= 0

CAI

0

x

623

=

0

CAIP

0

x

106

= 0

CAM

0

x

731

=

0

CAOC

0

x

106

= 0

CDM

0

x

731

=

0

CDDO

0

x

125

= 0

CDO

0

x

731

=

0

CDOC

0

x

82

= 0

EAM

0

x

623

=

0

CDSI

0

x

58

= 0

IDM

0

x

623

=

0

CEDO

0

x

125

= 0

ODM

0

x

623

=

0

CPIF

2

x

94

= 188

RTD

0

x

632

=

0

CPIT

0

x

58

= 0

SAM

0

x

623

=

0

DPOC

0

x

70

= 0

SDM+

3

x

731

=

2 193

EACI

0

x

82

= 0

VIM

0

x

635

=

0

EADO

0

x

61

= 0

DPIOB

1

x

400

=

400

EAOC

0

x

94

= 0













EAVI

0

x

82

= 0

Общее количество требуемой памяти для модулей

2 781

IDMI

0

x

50

= 0





RIC

0

x

106

= 0

Доступный размер памяти

65 535

RTD

0

x

114

= 0





SADI

0

x

61

= 0





SAIC

0

x

85

= 0





SAOC

0

x

106

= 0





SDOC

0

x

70

= 0





SOEI

0

x

98

= 0





SOEO

0

x

122

= 0





TIC_

0

x

102

= 0





VIC

0

x

98

= 0





VPIF

0

x

94

= 0





VPIT

0

x

58

= 0

Общая требуемая память для модулей и каналов

2 969

Требуемая память для каналов

= 188



Межузловое резервирование с AS 417FH (резервированная станция)

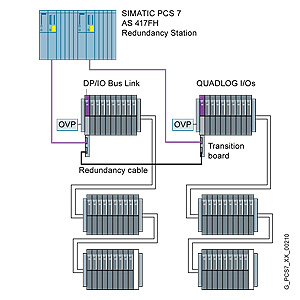

Пример конфигурации для межузлового резервирования с использованием AS 417FH (резервированная станция)

Пример конфигурации для децентрализованного резервирования с использованием AS 417H (AS 417-4-2H).В случае межузлового резервирования, 2 резервированные PCS 7 QUADLOG DP/IO bus links распределяются по двум раздельным стойкам. В этих прежних подстойках контроллера QUADLOG, они заменяют существующие QUADLOG-CPU.

Каждый из двух резервированных PCS 7 QUADLOG DP/IO bus links соединяется через плату сопряжения с одним или двумя PROFIBUS DP Master интерфейсами, резервированной станции AS 417FH. Для синхронизации, две резервированные PCS 7 QUADLOG DP/IO bus links, дополнительно соединяются с DP/IO резервированной кабельной шиной через их платы сопряжения .

Показанный пример конфигурации нерезервированной архитектуры, может быть использован в межузловом резервировании (2 x 2 PCS 7 QUADLOG DP/IO bus links на один AS 417FH).




Интеграция

Миграция контроллеров QUADLOG используя DP/IO bus link и AS 417F

PCS 7 QUADLOG DP/IO bus link может быть использован только в конфигурациях, базирующихся на SIMATIC PCS 7 V7.0 + SP1. Этим можно управлять в этих конфигурациях вместе со следующими компонентами:

  • Автоматические системы AS 417F (одиночная станция) или AS 417 FH (резервированная станция)
  • Системы S7 F V6.0 с S7 F-Lib V1.3
  • SIMATIC Safety Matrix V6.1

S 7 F системы V6.0 позволяют реализовывать безопасные приложения на базе графического инжиниринга  с  CFC (continuous function chart), используя протестированные TÜV блоки со специфическими QUADLOG функциями. Еще большее удобство для разработки и визуализации, предоставляется с помощью SIMATIC Safety Matrix V6.1 базирующихся на CFC. В соответствии с матричным принципом причина & следствие, это позволяет просто конфигурировать события процесса с точно определенными реакциями.

S7 F Systems V6.0 и Safety Matrix Tool V6.1 может приобретаться в специальных пакетах SIMATIC PCS 7 Safety ES вместе с  инженерным программным обеспечением SIMATIC PCS 7 V7.0 (см. каталог ST PCS 7, раздел "Предыдущие версии", SIMATIC PCS 7 V7.0").

Поставляемое CD c PCS 7 QUADLOG DP/IO bus link включает в себя следующее:

  • Файл конфигурации оборудования для всех параметрируемых модулей QUADLOG I/O (для интеграции в SIMATIC Manager  SIMATIC PCS 7)
  • Библиотеку функциональных блоков с канальными драйверами модулей QUADLOG I/O, а также диагностические блоки и лицевые панели
  • Документация

Программное обеспечение этого CD поддерживает интеграцию PCS 7 QUADLOG DP/IO bus links и модулей QUADLOG I/O в SIMATIC PCS 7. Вместе с системным программным обеспечением SIMATIC PCS 7, это позволяет:

  • Графическое параметрирование оборудования модулей QUADLOG I/O с онлайн диагностикой
  • Генерировать сообщения оборудования и программного обеспечения для модулей QUADLOG I/O и PCS 7 QUADLOG DP/IO bus link
  • Осуществлять работу и мониторинг системы в целом и мониторинг PCS 7 QUADLOG  DP/IO bus links и модулей QUADLOG I/O




Заказные данные

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номерPGОписание продуктаЦена
6EQ2013-0CE00-0XA0280QUADLOG DP/IOBUS КОММУНИКАЦИОННЫЙ МОДУЛЬ-ШЛЮЗ С КОММУНИКАЦИОННЫМИ БЛОКАМИ ДЛЯ PCS 7-AS НА CD; РУКОВОДСТВА В ФОРМАТЕ PDF НА CD 5977.34
6EQ2013-0CE10-0XA0280APACS+/QUADLOG, DP IOBUS КАБЕЛЬ РЕЗЕРВИРОВАНИЯ, 1М 240.62
6EQ2013-0CE20-0XA0280APACS+/QUADLOG, DP IOBUS КАБЕЛЬ РЕЗЕРВИРОВАНИЯ, 2М 386.90
6EQ2013-0CE60-0XA0280APACS+/QUADLOG, DP IOBUS КАБЕЛЬ РЕЗЕРВИРОВАНИЯ, 6М 594.66
6EQ2013-1CE00-0XA0280APACS+/QUADLOG, DP IOBUS ТЕРМИНАЛЬНАЯ СБОРКА 689.00
6ES7654-8....-....280SIMATIC PCS7 ОДИНОЧНАЯ СТАНЦИЯ АВТОМАТИЗАЦИИ AS 0.00
6ES7656-8....-....280SIMATIC PCS7 РЕЗЕРВИРОВАННАЯ СТАНЦИЯ АВТОМАТИЗАЦИИ AS 0.00
