Принцип работы

Принцип измерения

Измерительный преобразователь для конвейерных весов

Типичное приложение

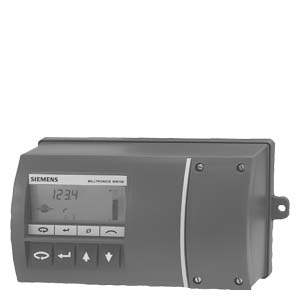

Измерительный преобразователь для весов Milltronics MLC, MUS, MCS и MSI

Входы

Весоизмерительная ячейка

DC 10 В компенс. для ячейки,макс. 2 ячейки

Сенсор скорости

• Последовательность импульсов

• 0-5 В мин., 0-15 В макс. 1 – 2000 Гц, или
• открытый коллектор или
• релейный “сухой” контакт

Установка нуля

“Сухой” контакт от внешнего устройства

Выход

Аналоговый

0/4 – 20 мА оптическая изоляция 750 Ом макс. нагрузкаРазрешение: 0,1 % от 20 мА

Весоизмерительная ячейка

DC 10 В компенс. для ячейки, макс. 2 ячейки

Сенсор скорости

DC 12 В, 50 мА макс. питание

Внешний сумматор 1

Время замыкания контакта 32 -288 мсекОткрытый коллектор, ном. мощность DC 30 В, макс. 100 мА

Внешний сумматор 2

Время замыкания контакта 32 -288 мсекОткрытый коллектор, ном. мощность AC/DC 240 V, макс. 100 мА

Релейный выход

Программируемая функция, 1 перекидной контакт (SPDT), 5 A при AC 250 V, омная нагрузка

Производительность

Разрешение

0,02 % от диапазона измерения

Точность

0.25% от диапазона измерения

0,1 % от диапазона измерения

Условия использования

Внешние условия

Место установки

Внутри/снаружи

Внешняя температура

-20 ... +50 °C

Относительная влажность/класс защиты

Подходит для монтажа на открытом пространстве/IP65/тип 4X/NEMA 4X

Категория монтажа

II

Степень загрязнения

4

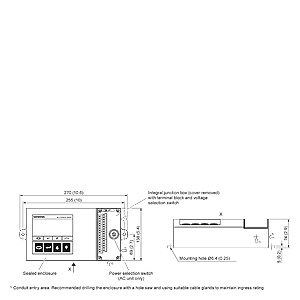

Конструкция

Материал (корпус)

Полипропиленовый сплав

Герметичная электроника

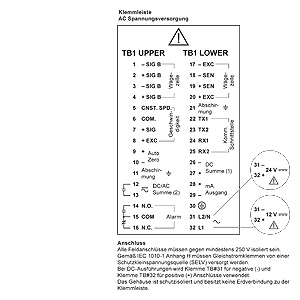

Встроенный соединительный клеммник:

• 0,2–4 мм2 сечение провода или
• 0,2–2,5 мм2 (12-24 AWG)

Питание

Стандарт

AC 100/115/200/230 В ±15 %, 50/60 Гц, 15 ВA

Опция

• DC 11 -15 В, 15 Вт
• DC 19 -30 В, 15 Вт

Управление и индикации

Дисплей

38 x 100 мм многосегментный ЖКИ дисплей (жидкокристаллическая индикация)

Программирование

С помощью 4 клавиш на приборе (с силиконовой пленкой) и/или интерфейс Dolphin

Память

• Программа хранится в памяти FLASH (энергонезависимо),расширение через интерфейс Dolphin
• Параметры сохранены в EEPROM (энергонезависимо)

Установка

Dolphin совместимая

Кабель/расстояние

Отдельная весоизмерительная ячейка

• Без опроса

Belden® 8404, 4-х жильный экранир., 20 AWG (0,5 мм2) или оотв., 150 м макс.

• С опросом

Belden® 9260, 6-ти жильный экранир., 20 AWG (0,5 мм2) или соотв., 300 м макс.

Две весоизмерительные ячейки

• Без опроса

Belden® 9260, 6-ти жильный экранир., 20 AWG (0,5 мм2) или соотв., 150 м макс.

• С опросом

Belden® 8418, 8-ми жильный экранир., 20 AWG (0,5 мм2) или соотв., 300 м макс.

Сенсор скорости

Belden® 8770, 3-х жильный экранир, 18 AWG (0,75 мм2) илисоотв., 300 м макс

Автоноль

Belden® 8760, 1 скрученная экранир. пара, 18 AWG (0,75 мм2)или соотв. размер, 300 м макс

Аналоговый выход

Belden® 8760, 1 скрученная экранир. пара, 18 AWG (0,75 мм2)или соотв. размер

Биполярный ток (комм. интерфейс)

Belden® 9552, 2 скрученные экранир. пары, 18 AWG (0,75 мм2) или соотв. размер, 3000 м

Внешнее суммирование (t1 (DC))

Belden® 8760, 1 пара скрученная/экранир., 18 AWG (0,75 мм2) или соотв. размер, 300 м макс.

Допуски

 CE, CSANRTL/C, FM, C-TICK

Опции

• Сенсор скорости: MD-36, MD- 256, TASS, RBSS или соответствующая модель
• Dolphin Plus: программный интерфейс под Windows® иинфракрасное соединение ComVerter
• Компенсатор угла наклона, для компенсации сигнала длярегулируемых по высоте ленточных транспортеров
• LVDT интерфейсная плата: как интерфейс к ленточным весам с LVDT
