Принцип работы

Принцип измерения

Измерительный преобразователь для конвейерных весов

Типичное применения

• Cовместим со всеми конвейерными весами Milltronicsили соответствующими весами с 1, 2 или 4 ячейками
• Cовместим с весами с дифф. трансформатором (LVDT), при использовании опционной интерфейсной платы (внешняя)

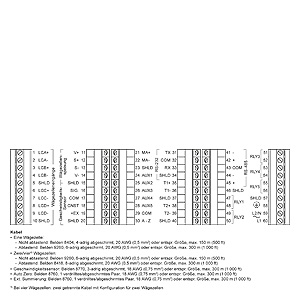

Входы

Весоизмерительная ячейка

DC 0-45 мВ на ячейку

Датчик скорости

• Последовательность импульсов

• 0-5 В мин., 0-15 В макс.1 – 2000 Гц, или
• Открытый коллектор или
• “Сухой” релейный контакт

Автоматическая установка нуля

“Сухой” контакт с внешнего устройства

мA

См. опционную плату мА I/O

Дополнительно

5 цифровых входов для внешних контактов, программируютсясоответственно на: прокрутка дисплея, сброс сумматора 1,коррекция нуля/диапазона, утснаовка нескольких диапазонов, печать, сброс дозировки или ПИД-регулирование или функция калибровки Online.

Выходы (нагрузка и скорость)

мA

0/4 - 20 мА изолированный, может программироваться на мгн. расход, разрешение 0,1% от 20 мА, макс. нагрузка 750 W (см. опционную плату мА I/O ).

Весоизмерительная ячейка

DC 10 В компенс. , макс. 4 ячейки,макс. 150 мА.

Датчик скорости

DC 12 В, 150 мА макс. питание

Внешний сумматор 1

Время замыкания 10 - 300 мсек, открытый коллектор, ном. мощность DC 30 В макс. 100 мА.

Внешний сумматор 2

Внешний сумматор 2: время замыкания 10 - 300 мсек, открытый коллектор, ном. мощность AC/DC 240 В, макс. 100 мА.

Релейный выход

5 реле сигнализации/контроля, 1 зам. контакт на реле, ном. мощность 5 A, AC 250 В, омная нагрузка или DC 30 В

Производительность

Разрешение

0,02 % от диапазона измерения

Точность

0,1 % от диапазона измерения

Условия использования

Внешние условия

Место установки

Внутри/снаружи

Внешняя температура

 -20 ... +50 °C

Относительная влажность/класс защиты

Подходит для монтажа на открытом пространстве/IP65/тип 4X/NEMA 4X

Категория монтажа

II

Степень загрязнения

4

Конструкция

Материал (корпус)

Поликарбонат

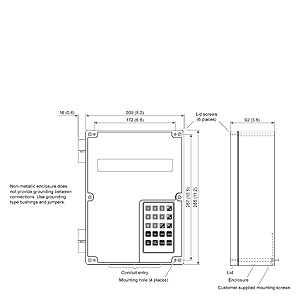

Размеры

285 x 209 x 92 мм Ш x В x Г2. 6 кг

Питание

Стандарт

AC 100/115/200/230 В ±15 %,50/60 Гц, 31 ВAПредохранитель, FU1: 2AG, инертный, 2 A, 250 В или соотв. модель

Управление и индикации

Дисплей

Матричный ЖКИ дисплей с подсветкой; 2 строки по 40 символов

Программирование

Через местную клавиатуру и/или интерфейс Dolphin Plus

Память

• Программа хранится в памяти FLASH (энергонезависимаяпамять), обновление через интерфейс Dolphin
• Параметры сохранены в RAM (батарейное хранение), 3 ВNEDA 5003LC или соотв. батарея; срок службы: 10 лет

Коммуникация

• Два интерфейса RS-232
• Один интерфейс RS-485
• SmartLinx® совместимый

Плата мА I/O

Входы

2 x 0/4 – 20 мА программируются для ПИД-регулирования иликалибровки Online, оптическая изоляция, разрешение 0,1% от 20 мА, входное сопротивление 200 W

Выходы

2 x 0/4 – 20 мА программируется для ПИД-регулирования, расхода, нагрузки и скорости, оптическая изоляция, разрешение 0,1% от 20 мА, макс. нагрузка 750 W

Выходное питание

Изолированный DC 24 В, 50 мА, защита от короткого замыкания

Допуски

CE, CSANRTL/C, FM, Measurement Canada, NTEP, C-TICK

Опции

• Датчик скорости: MD-36/36A, MD-256 или 2000A,TASS или RBSS или совместимая версия
• Dolphin Plus: программный интерфейс под Windows®. См.соотв. документаци. продукта.
• Модули SmartLinx®: специфические для протоколамодули как интерфейс к распространеным системамполевых шин. См. соотв. документаци. продукта.
• Интерфейсная плата LVDT: как интерфейс к весам с ячейками LVDT
