Принцип действия

Принцип измерения

Измеряется мера напряжения весоизмерительных ячеек на роликовые опоры.

Типичные применения

• Контроль песка, дробленного камня, животного корма, зерна
• Измерение и хранение суточных данных

Характеристики

Точность

± 1% от суммарного количества в зависимости от применений

Условия

Максимальная температура материала

+70 °C

Дизайн ленты

Ширина ленты

• Стандартное исполнение до 1000 мм (CEMA 42”)

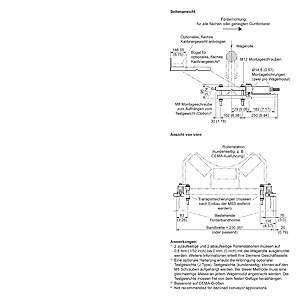

• см. раздел габаритов

Скорость ленты

До 3.0 м/с (600 fpm)

Мощность

До 1500 т/ч (1650 STPH) при максимальной скорости ленты

Наклон ленточного транспортера

• ± 20° от горизонтали, фиксированный наклон
• До ± 30° с уменьшением точности1)

Роликовые опоры

Профиль роликовых опор

• Плоский до  35°
• До 45° с уменьшенной точностью1)

Диаметр роликовых опор

50 .. 150 мм

Расстояние между рликовыми опорами

0.6 .. 1.5 м

Весоизмерительная ячейка

Конструкция

Алюминий

Питание

10 В DC номинал, 15 В DC мах.

Выход

2 ± 0.02 мВ/В ном. мощности конв. весов

Ненадежность

0.01% от номинального выхода

Нелинейность

0.02% от номинального выхода

Гистерезис

0.02% от номинального выхода

Мощность

30, 50, 100 кг

Перегрузка

150% ном. мощности, 200% ном. мощности

Температура

• -30... +70 °C  (рабочий диапазон)
• -10... +40 °C  (с компенсацией)

Вес

12 кг, 6 кг

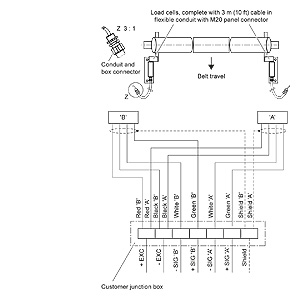

Подключение

• <150 м (500 ft) 18 AWG (0.75 мм²) 6 экран. пров. кабелей
• >150 м (500 ft) до 300 м (1000 ft) 18 .. 22 AWG (0.75 .. 0.34 мм²) 8 экран. пров. кабелей

Взрывоопасные зоны

При использовании искробезопасных барьеров

Допуски

CE
