MFA 4p - высокочувствительное одноточечное реле числа оборотов для зондов числа оборотов MSP и XPP. |
Особенности - Макс. расстояние 100 мм (4”) между зондом и измеряемым предметом
- Регистрация высокого/низкого числа оборотов по выбору через переключатель
- Установка точки переключения 2 - 3000 ppm (импульсов/минута)
- Устанавливаемая задержка старта
- Индикация работы зондов и состояния реле
- Общее использование, подходит для большинства промышленных приложений; прочная конструкция зонда для высокой надежности
|
Область примененияПрибор преимущественно используется для контроля числа оборотов в поворотных, поршневых и транспортировочных установках. Как только возникает уменьшение скорости или неполадка, пользователь получает сообщение о необходимости остановки установки. Благодаря своей надежности MFA 4p является доступным решением для защиты дорогих установок. Система подходит для большинства промышленных приложений. Она используется в натяжных барабанах, на приводных роликах, валах двигателей, ленточных/цепных/шнековых транспортерах, а также в ковшовых элеваторах, копрессорах и насосах. Благодаря устанавливаемой функции задержки в 0-60 сек. контролируемое устройство может ускориться до своей обычной рабочей скорости до срабатывания контроля. Для выполнения специальных требований имеется ряд различных зондов, например, для высокой температуры, коррозии и приложений Class I, II и III. Благодаря допуску CE MFA 4p отвечает требованиям горной промышленности, нерудных полезных ископаемых, цемента и многих других. |

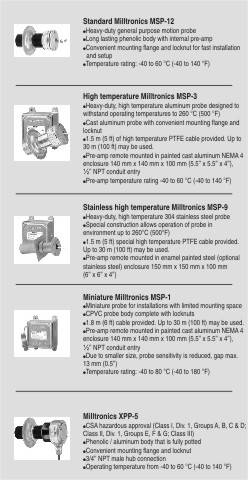

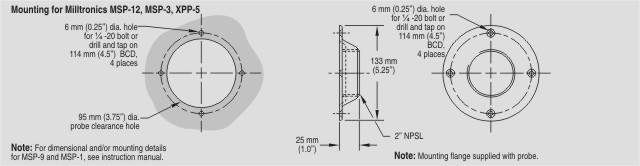

ДизайнМонтаж  Монтаж MSP-12, MSP-3; XPP-5 Зонды  MFA 4p зонды числа оборотов |
Технические данные | Принцип работы | | | Принцип измерения | Контроль числа оборотов и тревога | | Типичное приложение | Контроль состояния покоя на натяжных барабанах, шнеках или ковшовых элеваторах | | Свойства | - Регистрация низкого/высокого числа оборотов по выбору через переключатель
- Установка точки переключения: 2 до 3000 PPM
- Установка задержки старта: 0-60 сек.
- Индикация режима зондов и состояния реле
| | Выход | 2 согласованно работающих реле с 1 перекидным контактом каждое (SPDT), ном. мощность 8A @ AC 250 V стабильно | | Параметры | | | Воспроизводимость | ±1% | | Гистерезис | ±0.25% | | Динамичесикий диапазон | 0-7200 PPM | | Диапазон внешних температур | -20 до +50 °C (-5 до +122 °F) | | Конструктивные особенности | | | Класс защиты корпуса | Тип 4X/NEMA 4X/IP65 | | Размеры корпуса | 160 мм x 240 мм x 82 мм (6.3” x 9.5” x 3.2”) | | Материал корпуса | Polycarbonate | | Питание | 100/115/200/230 V AC , 50/60 Гц, 15 VA ±10% ном. напряжения | | Допуски | CE, CSAUS/C, FM |
|

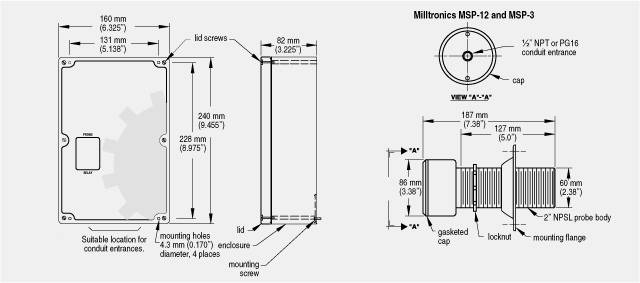

Чертеж  Размеры MFA 4p |
Заказные данные [PDF] |
Заказные данные | Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) | | 7MH7144-.... | ДЕТЕКТОР ДВИЖЕНИЯ MFA 4P, КОРПУС-ПОЛИКАРБАНАТ, ВХОД.НАПРЯЖЕНИЕ 100/115/200/230В A.C.50/60ГЦ | 1 | по запросу (D) | 1 | | 7MH7145-.. | УСИЛИТЕЛЬ СИГНАЛА (RMA)МЕЖДУ MSP-1, MSP-3 , MSP-9 И MFA 4P | 1 | по запросу (D) | 1 | | 7MH7146-... | ДАТЧИКИ НАЛИЧИЯ ДВИЖЕНИЯ ДЛЯ СОЕДИНЕНИЯ С ДЕТЕКОТРОМ ДВИЖЕНИЯ MFA 4P | 1 | по запросу (D) | 1 |
|
Аксессуары | Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) | | 7MH7723-1CQ | LOCKNUT ,MSP-1,SPARE | 0.1 | 6 - 8 недель (C) | 1 | | 7MH7723-1CR | LOCKNUT,MSP-3,MSP-12,XPP-5, SPARE | 0.2 | 6 - 8 недель (C) | 1 | | 7MH7723-1CS | MOUNTING FLANGE,MSP-3,MSP-12, XPP-5, SPARE | 0.56 | 6 - 8 недель (C) | 1 | | 7MH7723-1CT | MOUNTING BRACKET,MSP-9,SPARE | 0.8 | по запросу (D) | 1 | | 7MH7723-1CU | LID,MSP-3,MSP-12,1/2"NPT,SPARE | 0.3 | 6 - 8 недель (C) | 1 | | 7MH7723-1CV | LID,MSP-9,SPARE | 0.3 | по запросу (D) | 1 | | 7MH7723-1CW | LID,GASKET,MSP-3,MSP-9,SPARE | 0.1 | 6 - 8 недель (C) | 1 | | 7MH7723-1CX | LID, GASKET,MSP-12,SPARE | 0.1 | 6 - 8 недель (C) | 1 | | 7MH7723-1DT | CARD^^^RMA^^^ 2 WIRE,SM,SPARE | 0.8 | 6 - 8 недель (C) | 1 | | 7MH7723-1DU | CARD,MFA 4P,AC,CE,SPARE | 0.8 | 6 - 8 недель (C) | 1 | | 7MH7723-1DV | CARD,MFA 4P,AC,SLOW SPEED, CE,SPARE | 0.8 | 6 - 8 недель (C) | 1 | | 7MH7723-1DW | MFA 4P, RELAY,SPARE | 0.25 | 6 - 8 недель (C) | 1 | | 7MH7723-1DX | MFA 4P,TRANSFORMER, SPARE | 0.5 | 6 - 8 недель (C) | 1 | | 7ML1998-5FM01 | РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ DREHZAHLWAECHTER MFA 4P CE DREHZAHLWAECHTERSONDE CE RMA-VORVERSTAERKER FUER DREHZAHLWAECHTERSONDEN IN ENGLISCH | 0.066 | 3 - 5 недель (A) | 1 | | 7ML1998-5FM11 | INSTRUCTION MANUAL FOR MOTION FAILURE ALARM MFA 4P CE MOTION SENSING PROBES CE, REMOTE MOUNTED AMPLIFIER (RMA) IN FRENCH | 0.066 | 3 - 5 недель (A) | 1 | | 7ML1998-5FM21 | INSTRUCTION MANUAL FOR MOTION FAILURE ALARM MFA 4P CE MOTION SENSING PROBES CE, REMOTE MOUNTED AMPLIFIER (RMA) IN SPANISH | 0.066 | 3 - 5 недель (A) | 1 | | 7ML1998-5FM31 | РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ | 0.08 | 6 - 8 недель (C) | 1 |
|
|
