Milltronics Millpulse 600 Milltronics Millpulse 600 - 2-х проводное реле числа оборотов высокой нагрузки с коммутационным выходом на контроллер.
Особенности
Milltronics Millpulse 600 - Макс. расстояние 100 мм (4”) между Millpulse и измеряемым предметом
- 2-х проводный прибор
- Совместимость с контроллером PLC
- Надержный и практически не требующий ТО, подходит для сложных условий эксплуатации
Область применения
Milltronics Millpulse 600 Milltronics Millpulse 600 - 2-х проводное реле числа оборотов высокой нагрузки с коммутационным выходом на контроллер.К типичным сферам применения относятся приводные и натяжные валы, валы двигателей и транспортерные шнеки. Бесконтактное Millpulse предлагает недорогой контроль процесса, даже в самых сложных условиях.
Надежный прибор нечувствителен к пыли, грязи, отложениям и влажности. Тем самым он является идеальным средством для использования в промышленности основных материалов (например, горная промышленность, присадки и цемент). Система работает и там, где измерение с помощью других систем невозможно. Благодаря своему бесконтактному дизайну оно не нуждается ни в смазке, ни в чистке, и кроме этого не подвергается износу. Затраты на отказ и чистку, возникающие при неполадках на транспортерах, сокращаются. Реле числа оборотов помогает минимизировать потери, предотвратить ущерб и опасность воспламенения из-за проскальзывания ленты в ременном приводе, а также предупреждает о прочих неисправностях транспортировочной установки.
MillPulse 600 предлагает следующие функции: низкое/высокое число оборотов, разница скоростей и индикация скорости через контроллер. Реле размещено в алюминиевом корпусе и работает в температурном диапазоне от -40 до +60 °C (-40 до +140 °F).

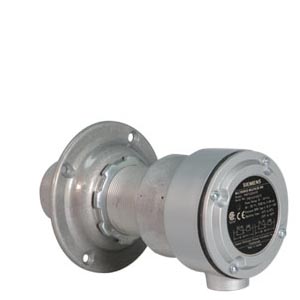

Дизайн
Milltronics Millpulse 600
Монтаж
Millpulse 600 монтируется в не взрывоопасной зоне, соответствующей указанным значениям температуры, а также классу защиты корпуса и материалам. Крышка должна оставаться доступной для подключения и считывания светодиодной индикации состояния.
При монтаже на виброустойчивое основание использовать прилагаемый монтажный фланец, чтобы не допустить повреждения реле числа оборотов измеряемым предметом. Если возможно, смонтировать ввод кабеля направленным вниз, чтобы в корпусе не образовывалось конденсата. Если кабели должны быть проложены в одной линии, то подключение с помощью гибкого кабеля облегчает демонтаж и выравнивание зонда. Не монтировать вблизи высоковольтных кабелей, кабелей двигателей, контакторов или частотных преобразователей.
Не подключать Millpulse 600 к питанию напрямую.
Технические данные
Milltronics Millpulse 600 | Принцип работы |
|
|---|---|
| Принцип измерения | Нарушение магнитного поля металлическим объектом |
| Типичное приложение | Импульсный выход на контроллер при контроле шнековых транспортеров |
| Рабочие условия | New table paragraph |
| Рабочая температура | -40 ... +60 °C (-40 ... +140 °F) |
| Конструктивные особенности |
|
| Корпус зонда | Алюминий |
| Подключение к процессу | 2” NPSL |
| Соединительный короб | Алюминий, ввод кабеля 3/4” NPT, 4 винтовые клеммы для макс. размера кабеля 12 AWG |
| Уплотнение | Neoprene |
| Дисплей | Красный светодиод для состояния коммутации |
| Класс защиты корпуса | Тип 4/NEMA 4/IP65 |
| Вес | 2 кг (4.4 lbs) |
| Питание |
|
| Коммутационная способность | Напряжение
Ток
|
| Падение напряжения | 8 V |
| Остаточный ток | 1.5 мА |
| Длительность коммутации | Вкл: мин. 50 мсек Выкл: мин. 50 мсек |
| Макс. рабочее значение | 600 pulses per minute maximum |
| Допуски | CSA общее использование НЕ совместим с CE |

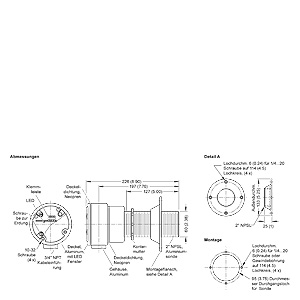

Чертеж
Milltronics Millpulse 600 Размеры и монтаж Millpulse 600

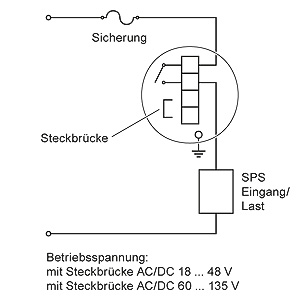

Схема подключения
Milltronics Millpulse 600
Соединения Millpulse 600
Соединение
Если изготовитель контроллера не указывает на совместимость с электрическим стандартом CENELEC 50040/36/ 37/38, то необходимо убедиться, что ток коммутации входа контроллера превышает остаточный ток Millpulse. Если контроллер не отвечает этим требованиям, то можно установить сопротивление между его входами, чтобы увеличить ток коммутации.
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 7MH7723-1CR | 8ZM | LOCKNUT,MSP-3,MSP-12,XPP-5, SPARE | 23.32 |
| 7MH7723-1CS | 8ZM | MOUNTING FLANGE,MSP-3,MSP-12, XPP-5, SPARE | 24.38 |
| 7ML1998-5DG02 | 8ZM | РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ для MILLTRONCIS MILLPULSE 600, английский | 12.72 |
| 7ML1998-5DG31 | 8ZM | РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ для MILLTRONCIS MILLPULSE 600, немецкий | 12.72 |
