Milltronics Millpulse 600 - 2-х проводное реле числа оборотов высокой нагрузки с коммутационным выходом на контроллер.

Особенности

• Макс. расстояние 100 мм (4”) между Millpulse и измеряемым предметом
• 2-х проводный прибор
• Совместимость с контроллером PLC
• Надержный и практически не требующий ТО, подходит для сложных условий эксплуатации

Область применения

Milltronics Millpulse 600 - 2-х проводное реле числа оборотов высокой нагрузки с коммутационным выходом на контроллер.К типичным сферам применения относятся приводные и натяжные валы, валы двигателей и транспортерные шнеки. Бесконтактное Millpulse предлагает недорогой контроль процесса, даже в самых сложных условиях.

Надежный прибор нечувствителен к пыли, грязи, отложениям и влажности. Тем самым он является идеальным средством для использования в промышленности основных материалов (например, горная промышленность, присадки и цемент). Система работает и там, где измерение с помощью других систем невозможно. Благодаря своему бесконтактному дизайну оно не нуждается ни в смазке, ни в чистке, и кроме этого не подвергается износу. Затраты на отказ и чистку, возникающие при неполадках на транспортерах, сокращаются. Реле числа оборотов помогает минимизировать потери, предотвратить ущерб и опасность воспламенения из-за проскальзывания ленты в ременном приводе, а также предупреждает о прочих неисправностях транспортировочной установки.

MillPulse 600 предлагает следующие функции: низкое/высокое число оборотов, разница скоростей и индикация скорости через контроллер. Реле размещено в алюминиевом корпусе и работает в температурном диапазоне от -40 до +60 °C (-40 до +140 °F).

Дизайн

Монтаж

Millpulse 600 монтируется в не взрывоопасной зоне, соответствующей указанным значениям температуры, а также классу защиты корпуса и материалам. Крышка должна оставаться доступной для подключения и считывания светодиодной индикации состояния.

При монтаже на виброустойчивое основание использовать прилагаемый монтажный фланец, чтобы не допустить повреждения реле числа оборотов измеряемым предметом. Если возможно, смонтировать ввод кабеля направленным вниз, чтобы в корпусе не образовывалось конденсата. Если кабели должны быть проложены в одной линии, то подключение с помощью гибкого кабеля облегчает демонтаж и выравнивание зонда. Не монтировать вблизи высоковольтных кабелей, кабелей двигателей, контакторов или частотных преобразователей.

Не подключать Millpulse 600 к питанию напрямую.

Технические данные

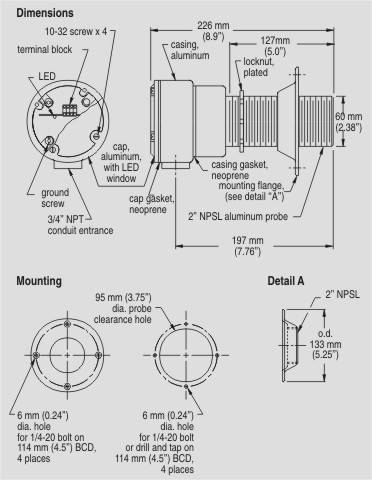

Чертеж

Размеры и монтаж Millpulse 600

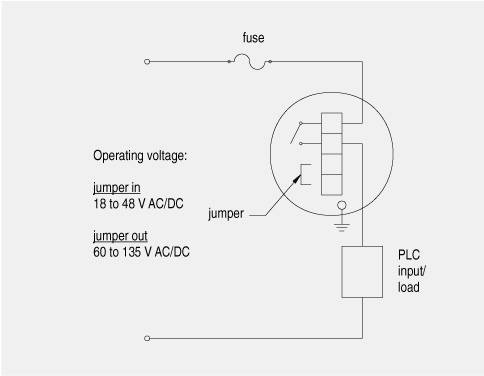

Схема подключения

Соединения Millpulse 600

Соединение

Если изготовитель контроллера не указывает на совместимость с электрическим стандартом CENELEC 50040/36/ 37/38, то необходимо убедиться, что ток коммутации входа контроллера превышает остаточный ток Millpulse. Если контроллер не отвечает этим требованиям, то можно установить сопротивление между его входами, чтобы увеличить ток коммутации.

Заказные данные [PDF]

Заказные данные

Аксессуары
