Milltronics MSI и MMI
Milltronics MSI - это однороликовые ленточные весы высокой точночти, выдерживающие высокие нагрузки.
Milltronics MMI - это многороликовые ленточные весы высокой точности, выдерживающие высокие нагрузки
Особенности

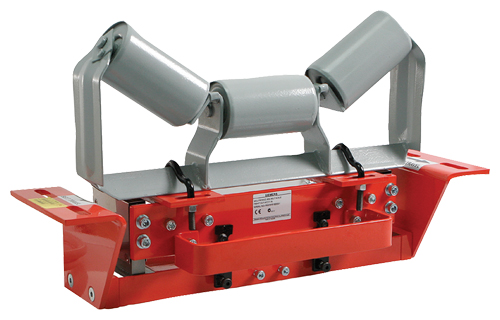

Milltronics MSI и MMI Milltronics MSI Belt Scale
- Высокая точность и повторяемость
- Оригинальный параллелограммный дизайн весоизмерительной ячейки
- Быстрая реакция на изменение нагрузки; использование при высоких скоростях ленты
- Прочная конструкция
- SABS допуск (ЮАР)
Milltronics MMI Belt Scale
- Высокая точность и повторяемость
- Оригинальный параллелограммный дизайн весоизмерительной ячейки
- Применение при неравномерной или малой нагрузке
- Использование при высоких скоростях ленты
- Низкие эксплуатационные расходы
- Допуски NTEP и Measurement Canada
Область применения
Milltronics MSI и MMI Ленточные весы Milltronics MSI
The Milltronics MSI - это однороликовые ленточные весы, выдерживающие высокие нагрузки процесса. Они применяются для непрерывного измерения массы продуктов в различных производствах. Они подтвердили свой широкий диапазон применения в добывающей промышленности - нерудные и рудные искомаемые - производство энергии, металлургия, пищевая и химическая промышленности. Весы MSI предназначены для контроля таких продуктов как песок, мука, уголь или сахар.
Запатентованная параллелограммная конструкция весоизмерительных ячеек обеспечивает быструю реакцию на вертикальные усилия и соответственно на быструю реакцию изменения нагрузки материала. Результатом является высокая точность и повторяемость даже при неравномерной нагрузке материала и высокой скорости ленты.
В комбинации с Milltronics BW 100 или BW 500 с микропроцессорным управлением, весы MSI обеспечивают индикацию мгновенного массового расхода, суммарного количества, значение величины нагрузки на ленту и скорости транспортируемых продуктов на конвеерных весах. Датчик скорости ленты встроен в интегратор.
Монтаж весов MSI очень прост: они устанавливаются на опоры и фиксируются четырьмя болтами. Существующая роликовая опора закрепляется на динамическом держателе весов MSI. Система не имеет подвижных частей, поэтому затраты на ТО минимальны, необходимо только регулярная проверка калибровки.
Ленточные весы Milltronics MMI
The Milltronics MSI - это однороликовые ленточные весы, выдерживающие высокие нагрузки процесса. Весы MMI состоят из двух или более однороликовых весов типа MSI, встроенных в серии. Они применяются для непрерывного измерения массы продукта в добывающей и перерабатывающей промышленностях. MMI система подтвердила свою надежность во многих сложных применениях в следующих отраслях промышленности: добывающая, химическая, металлургическая, пищевая промышленности, а также производство энергии. Весы MMI предназначены для контроля таких продуктов как песок, мука, уголь или сахар.
Запатентованная параллелограммная конструкция весоизмерительных ячеек обеспечивает быструю реакцию на вертикальные усилия и соответственно на быструю реакцию изменения нагрузки материала. Результатом является высокая точность и повторяемость даже при неравномерной нагрузке материала и высокой скорости ленты. В комбинации с Milltronics BW 100 или CompuScale III (для систем коммерческого учета), весы MMI обеспечивают индикацию мгновенного массового расхода, суммарного количества, значение величины нагрузки на ленту и скорости транспортируемых продуктов на конвеерных весах. Датчик скорости ленты встроен в интегратор.
Монтаж весов MMI очень прост: они устанавливаются на опоры и фиксируются восемью (или более) болтами; роликовая опора закрепляется на динамическом держателе весов. Система не имеет подвижных частей, поэтому затраты на ТО минимальны, необходима только регулярная проверка калибровки.
Дизайн
Milltronics MSI и MMI Монтаж
Монтаж MSI/MMI
Монтаж (два или более весов MSI)
Технические данные
Milltronics MSI и MMI
| Технические параметры |
|
|---|---|
| Принцип измерения | Тензоизмерительные весоизмерительные ячейки измеряют нагрузку на роликовых опорах ленточного транспортера. |
| Типичные применения |
|
| Контроль процессами смешивания разных фракций |
| Коммерческий учет |
| Характеристики |
|
| Точность |
|
| ± 0.5% от суммарного значения при изменении диапазона 1:5 |
| ± 0.125% от суммарного значения при изменении диапазона 1:5 |
| Условия |
|
| Температура материала | -40 ... 85 °C (-40 ... 185 °F) |
| Дизайн ленты |
|
| Ширина ленты |
|
| Скорость ленты | До 5 м/с |
| Мощность | До 5000 т/ч при максимальной скорости ленты |
| Наклон ленточного транспортера |
|
| Роликовые опоры |
|
| Профиль роликовых опор | Плоский до 35°, до 45° с уменьшением точности |
| Диаметр ролика | 50 .. 180 мм (2 ... 7”) |
| Расстояние между роликовыми опорами | 0.5 .. 1.5 м (1.5 ... 5.0 ft.) |
| Весоизмерительная ячейка |
|
| Конструкция | Нерж. сталь с защитой от влажности |
| Питание | 10 В DC ном., 15 В DC максимум |
| Выход | 2 мВ/В (ном.) при ном. нагрузке весоиз. ячейки |
| Нелинейность и гистерезис | 0.02% от номинального выхода |
| Ненадежность | 0.01% от номинального выхода |
| Мощность |
|
| 50, 100, 250, 500, 750, 1000 lbs |
| Перегрузка | 150% ном. мощности, 300% ном. мощности |
| Температура |
|
| Вес | Смотрите раздел Размеры |
| Взрывоопасные зоны | При использовании искробезопасных барьеров |
| Допуски | CE |
Чертеж
Milltronics MSI и MMI

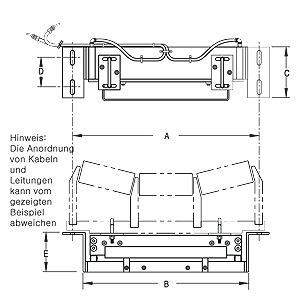

Размеры MSI
| Шириналенты | Монтажная ширина ‚A’ весов | Мин.ширина ‚B’ | ‘C' | ‘D' | ‘E' | Вес (около) |
|---|---|---|---|---|---|---|
| 18” (457 мм ) | 27” (686 мм) | 23.25” (591 мм) | 9.5”(241 мм) | 5.5” (140 мм) | 7” (178 мм) | 82 lbs(37 кг) |
| 20”(508 мм) | 29”(737 мм) | 25.25”(641 мм) | 9.5”(241 мм) | 5.5” (140 мм) | 7” (178 мм) | 85 lbs(39 кг) |
| 24” (610 мм) | 33”(838 мм) | 29.25” (743 мм) | 9.5”(241 мм) | 5.5” (140 мм) | 7” (178 мм) | 90 lbs(41 кг) |
| 30”(762 мм) | 39” (991 мм) | 35.25”(895 мм) | 9.5”(241 мм) | 5.5”(140 мм) | 7” (178 мм) | 99 lbs(45 кг) |
| 36” (914 мм) | 45” (1143 мм) | 41.25” (1048 мм) | 9.5”(241 мм) | 5.5”(140 мм) | 7” (178 мм) | 107 lbs(49 кг) |
| 42” (1067 мм) | 51” (1295 мм) | 47.25” (1200 мм) | 9.5”(241 мм) | 5.5”(140 мм) | 7” (178 мм) | 116 lbs(53 кг) |
| 48” (1219 мм) | 57” (1448 мм) | 53.25” (1353 мм) | 9.5”(241 мм) | 5.5”(140 мм) | 7” (178 мм) | 125 lbs(57 кг) |
| 54” (1372 мм) | 63” (1600 мм) | 59.25” (1505 мм) | 12” (305 мм) | 8” (203 мм) | 7”(178 мм) | 175 lbs(79 кг) |
| 60” (1524 мм) | 69” (1753 мм) | 65.25” (1657 мм) | 12” (305 мм) | 8”(203 мм) | 7”(178 мм) | 193 lbs (88 кг) |
| 66” (1676 мм) | 75” (1905 мм) | 71.25” (1810 мм) | 12” (305 мм) | 8”(203 мм) | 8”(203 мм) | 229 lbs(104 кг) |
| 72” (1829 мм) | 81” (2057 мм) | 77.25” (1962 мм) | 12” (305 мм) | 8”(203 мм) | 8” *(203 мм) | 247 lbs (112 кг) |
Имеются другие размеры - см. данные конфигурации. Имеются размеры от 18”(457 мм) до 96” (2438 мм) с шагом в 1” (25,4 мм). Все размеры номинальные.Указание: рамзер B должен быть приблизительно на 3/8” или 10 мм меньшеразмера Y ленточного транспортера (см. опросник на стр. 7)* как изображено для Северной Америки; в Европе: 8,5” (216 мм).
Схема подключения
Milltronics MSI и MMI

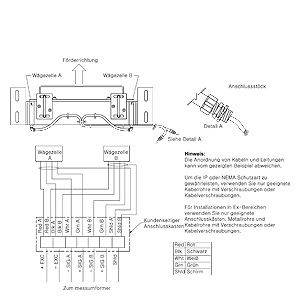

Подключение MSI/MMI
Дальнейшая информация
Milltronics MSI и MMI
NTEP/Измерения Канада/OIML & MID Спецификация
| Пожалуйста заполните и представьте соответсвующие данные перечисленные ниже для заказа спецификации NTEP,Измерения Канада, или OIML и MID | Значение |
|---|---|
| NTEP |
|
| Максимальный диапазон расхода (т/час) |
|
| Минимальный диапазон расхода(т/час) |
|
| Скорость ленты (обор/мин) |
|
| Деоение шкалы (т) |
|
| Максимальная нагрузка (lbs/ft) |
|
| Измерения Канада |
|
| Диапазон |
|
| Скорость (м/с, обор/мин) |
|
| Тестовая нагрузка (кг/м, lb/ft) |
|
| OIML & MID |
|
| Класс точности (0.5 or 1) |
|
| Диапазон измерений (т) |
|
| Скорость ленты (м/с) |
|
| Максимальный расход (т/час) |
|
| Минимальный расход (т/час) |
|
| Минимальный диапазон (т) |
|
| Наименование взвешиваемого продукта |
|
| Максимальная нагрузка (т) |
|
| Длина зоны взвешивания (м) |
|
| Контрольное значение (кг) |
|
| Диапазон скорости (м/с) |
|
| Режим работы (цикл/час) |
|
| Сотношение между минимальной нагрузкой и максимальным расходом |
|
| Тестирование без нагрузки (____) циклов |
|
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 7MH7122-.....-.. | 854 | SIEMENS MILLTRONICS MSI ЛЕНТОЧНЫЕ ВЕСЫ | 3595.52 |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 7MH7723-1BT | 8ZM | IDLER CLIP,MSI,18-53,MS, BL ENAMEL,SPAR | 43.46 |
| 7MH7723-1DF | 8ZM | IDLER CLIP,MSI,54-65, MS,SPARE | 53.00 |
| 7MH7724-1AA | 854 | КАЛИБРОВОЧНЫЙГРУЗ 8,2КГ ДЛЯ ЛЕНТОЧНЫХ ВЕСОВ MSI | 39.22 |
| 7MH7724-1AB | 854 | КАЛИБРОВОЧНЫЙГРУЗ 2,7КГ ДЛЯ ЛЕНТОЧНЫХ ВЕСОВ MSI | 20.14 |
| 7MH7725-1AC | 8ZM | LOAD CELL,WITH HARDWARE, MSI,50LB,STAINLESS STEEL, F,SPARE | 1159.64 |
| 7MH7725-1AD | 8ZM | LOAD CELL,WITH HARDWARE, MSI,100 LB,STAINLESS STEEL, F SPARE | 1159.64 |
| 7MH7725-1AE | 8ZM | LOAD CELL,WITH HARDWARE, MSI,250LB, STAINLESS STEEL, F SPARE | 1159.64 |
| 7MH7725-1AF | 8ZM | LOAD CELL,MSI,WITH HARDWARE, 500LB, STAINLESS STEEL, F SPARE | 1159.64 |
| 7MH7725-1AG | 8ZM | LOAD CELL,WITH HARDWARE, MSI,750 LB,STAINLESS STEEL, F SPARE | 1159.64 |
| 7MH7725-1AH | 8ZM | LOAD CELL,WITH HARDWARE, MSI,1000 LB, STAINLESS STEEL, F, SPARE | 1159.64 |
| 7ML1998-5GA01 | 8ZM | ленточные весы, инструкция по эксплуатации, английский | 12.72 |
| 7ML1998-5GA11 | 8ZM | ленточные весы, инструкция по эксплуатации, французский | 12.72 |
| 7ML1998-5GA21 | 8ZM | ленточные весы, инструкция по эксплуатации, испанский | 12.72 |
| 7ML1998-5GA31 | 8ZM | ленточные весы, инструкция по эксплуатации, немецкий | 12.72 |
