Приницп работы

Принцип измерения

Специальный бесконтактный датчик выдает импульсы на интегратор

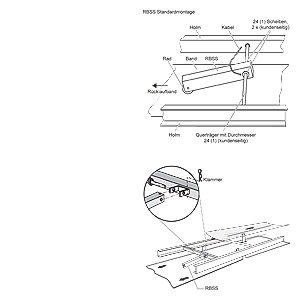

Типичное приложение

Различные ленточные конвейеры

Вход

Вращение колеса от 2 до 450 оборотов в минуту, в 2-х направлениях

Выход

• 60 импульсов на оборот, от 2 до 450 Гц, 150,4 импульсов/м
• RBSS: открытый коллектор, макс. 17 мА
• RBSS IS: ток нагрузки, от 0 до 15 мА

Условия использования

Рабочая температура

• RBSS: -40 ... +105 °C
• RBSS IS: -25 ... +100 °C

Степень защиты

IP65

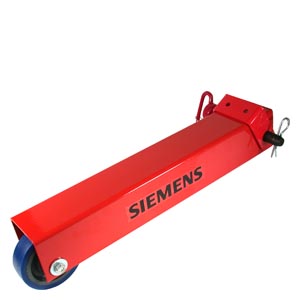

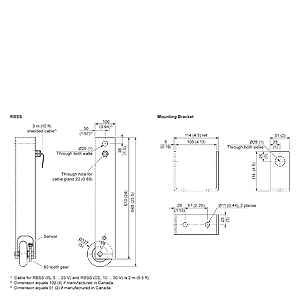

Конструкция

Направляющий шток

Лакированная, нелегированная сталь

Колесо

Диаметр 127 мм, полиуретановый обод

Питание

• RBSS: от 5 до 18 ВDC, 10 мА
• RBSS IS: от 5 до 25 В DC от искробезопасного разделительного барьера

Кабель

• RBSS: 3 м, 3-х жильный, экранированный кабель, 0,3 мм2 (22 AWG)
  • макс. длина 300 м
• RBSS IS: 2 м, 2-х жильный, кабель с покрытием PVC, 0,1 мм2 (26 AWG)

• макс. длина до разделительного барьера 300 м
• макс. длина от разделительного барьера и измерительного преобразователя 300 м

Допуски

RBSS

CE1)

RBSS IS (с подходящим, искробезопасным разделительным усилителем)1)

• ATEX II 2 G EEx ia IIC T6
• CSA/FM Class I, Div. 1, Groups A, B, C, and D, Class II, Div. 1, Groups E, F, и G (системный допуск)
• CE2)

Ном. допуски датчика приближения (Pepperl+Fuchs #NJ0.8-5GM-N)

• ATEX II 2 G EEx ia IIC T6
• CSA/FM Class I, Div. 1, Groups A, B, C, и D, Class II, Div. 1, Groups E, F, и G (системный допуск)

Опционный разделительный барьер (необходим для RBSS IS)3)

• Pepperl+Fuchs #KFA5-SOT2-Ex2 или #KFA6-SOT2-Ex2

• ATEX II (1) G [EEX ia] IIC
• CSA/FM: Class 1, Div. 1, Groups A, B, C, и D. Class II, Div. 1, Groups E, F, и G
