Принцип работы

Принцип измерения

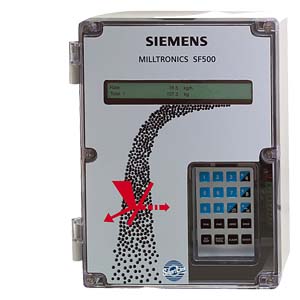

Измерительный преобразователь для расходомеров сыпучихвеществ

Типичное приложение

• Cовместим с расходомерами сыпучих веществ SiemensMilltronics или соотв. моделями с макс. 2 ячейками
• Cовместим с расходомерами сыпучих веществ с дифф.трансформатором (LVDT), при использовании опционной интерфейсной платы (внешняя)

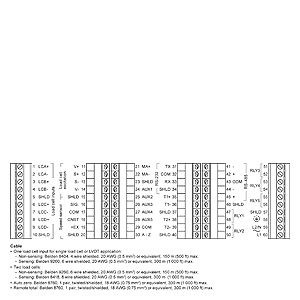

Вход

Весоизмерительная ячейка/LVDT

DC 0-45 мА на ячейку или интерфейсная плата LVDT

Автоноль

“Сухой” контакт с внешнего устройства

мA

См. опционную плату мА I/O

Дополнительно

5 цифровых входов для внешних контактов, программируютсясоответственно на: прокрутка дисплея, сброс сумматора 1,коррекция нуля/диапазона, несколько диапазонов, печать, сброс дозировки или ПИД-регулирование или функция калибровки Online

Выход

мA

0/4 - 20 мА изолированный, может программироваться как значение расхода, разрешение 0,1% от 20 мА, макс. нагрузка 750 W (см. опционную плату мА I/O )

Весоизмерительная ячейка/интерфейсная плата LVDT

DC 10 В компенс. для ячейки, макс. 2 ячейки, макс. 150 мА.

Внешний сумматор 1

Время замыкания 10 - 300 мсек, открытый коллектор, ном. мощность DC 30 В макс. 100 мА.

Внешний сумматор 2

Внешний сумматор 2: время замыкания 10 - 300 мсек, открытый коллектор, ном. мощность AC/DC 240 В, макс. 100 мА.

Релейный выход

5 реле тревоги/контроля, 1 зам. контакт на реле, ном. мощность 5 A, AC 250 В, омная нагрузка или DC 30 В

Производительность

Разрешение

0,02 % от диапазона измерения

Точность

0,1 % от диапазона измерения

Условия использования

Внешние условия

Место установки

Внутри/снаружи

Внешняя температура

 -20 ... +50 °C

Относительная влажность/класс защиты

Подходит для монтажа на открытом пространстве/IP65/тип 4X/NEMA 4X

Категория монтажа

II

Степень загрязнения

4

Конструкция

Материал (корпус)

Поликарбонат

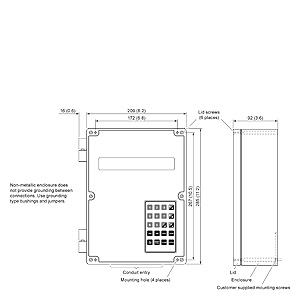

Размеры

285 x 209 x 92 мм Ш x В x Г

Вес

2.6 кг

Питание

Стандарт

AC 100/115/200/230 В ±15 %,50/60 Гц, 31 ВAПредохранитель, FU1: 2AG, инертный, 2 A, 250 В или соотв.модель

Управление и индикации

Дисплей

ЖКИ дисплей с подсветкой; 2строки по 40 знаков

Программирование

Через местную клавиатуру и/или интерфейс Dolphin Plus

Память

• Программа сохранена в памяти FLASH (энергонезависимо), расширение через интерфейс Dolphin
• Параметры сохранены в RAM (батарея), 3 В NEDA 5003LC или соотв. батарея; срок службы: 10 лет

Коммуникация

 Два интерфейса RS-232

Один интерфейс RS-485

SmartLinx® совместимый

Допуски

CE, CSANRTL/C, FM, C-TICK

Опции

• Dolphin Plus: программный интерфейс под Windows®. См.соотв. документаци. продукта.
• Модули SmartLinx®: специфические для протоколамодули как интерфейс к распространеным системамполевых шин. См. соотв. документаци. продукта.
• L интерфейсная плата LVDT: как интерфейс к расходомерам сыпучих веществ с LVDT
• Плата мА I/O
  • входы: 2 x 0/4 – 20 мА программируется для ПИД-регулирования и калибровки Online, оптическая изоляция, разрешение 0,1% от 20 мА, входное сопротивление 200 В
  • выходы: 2 x 0/4 – 20 мА программируется для ПИД-регулирования или усилия подачи, оптическая изоляция, разрешение 0,1% от 20 мА, макс. нагрузка 750 В
  • выходное питание: изолированный DC 24 В, 50мА, защита от короткого замыкания
