Milltronics ZSS это реле числа оборотов/состояния покоя высокой нагрузки. Бесконтактный прибор обеспечивает недорогой контроль процесса даже в сложных условиях.

Особенности

• Максимальное расстояние 38 мм (1.5”) между ZSS и измеряемым предметом
• Надежный и практически не нуждающийся в ТО, подходит для сложных условий эксплуатации
• Один перекидной контакт (SPDT)
• Недорогой контроль процесса

Область применения

Milltronics ZSS это реле числа оборотов/состояния покоя высокой нагрузки. Бесконтактный прибор обеспечивает недорогой контроль процесса даже в сложных условиях. К типичным сферам применения относятся приводные и натяжные валы, валы двигателей и транспортерные шнеки.

Прочный прибор нечувствителен к пыли, грязи, отложениям и влажности. Тем самым он является идеальным средством для использования в промышленности основных материалов (например, горная промышленность, присадки и цемент). Система работает и там, где измерение с помощью других систем невозможно. Благодаря своему бесконтактному дизайну оно не нуждается ни в смазке, ни в чистке, и кроме этого не подвергается износу. Затраты на отказ и чистку, возникающие при неполадках на транспортерах, сокращаются. Реле числа оборотов помогает минимизировать потери, предотвратить ущерб и опасность воспламенения из-за проскальзывания ленты в ременном приводе, а также предупреждает о прочих неисправностях транспортировочной установки.

ZSS имеет задержки старта по выбору и один перекидной контакт. Оно размещено в феноловом корпусе и работает в температурном диапазоне от -40 до 60 °C (-40 to +140 °F).

Дизайн

Монтаж

Смонтировать ZSS с помощью прилагаемого монтажного фланца на виброустойчивое основание. Свободное пространство между зондом и измеряемым предметом должно быть достаточно большим, чтобы не допустить возможных повреждений. Передняя сторона зонда может быть удалена макс. на 38 мм (1.5”) от передней стороны предмета размером 25 x 25 x 50 мм (1 x 1 x 2”). Зонд ZSS реагирует на боковые искажения своего магнитного поля. Если он реагирует на препятствие, то необходимо его переставить или смонтировать металлическую панель (сталь) в качестве экрана между зондом и препятствием. Если возможно, смонтировать ввод кабеля направленным вниз, чтобы в корпусе не образовывалось конденсата. Подключение зонда с помощью гибкого кабеля облегчает его демонтаж и выравнивание.

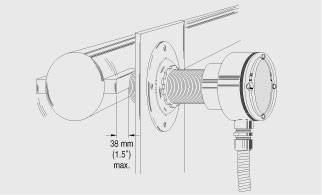

Монтаж реле числа оборотов

Технические данные

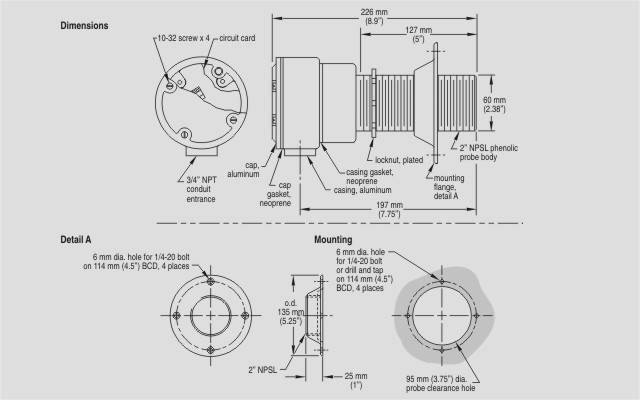

Чертеж

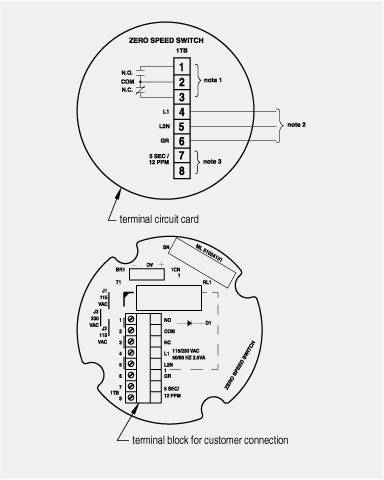

Схема подключения

Подключение реле числа оборотов

1. Беспотенциальные контакты изображены в отключенном состоянии (ток покоя).

2. ZSS может работать с AC 115 или 230 V. Учитывать выбор правильного напряжения. При недостаточном напряжении зонд не будет работоспособным. Слишком высокое напряжение может привести к сильным повреждениям прибора.

3. Для получения задержки состояния покоя в 5 сек. (при 12 импульсах в минуту), необходимо перемкнуть клеммы 1TB-7/8. Без перемычки задержка составляет 3 сек. для 6 PPM.

4. Режим AC 115 V: установить только перемычки J1 и J2. Режим AC 230 V: установит только перемычку J3
