| Заказной номер | 6EP1 331-2BA10 | 6EP1 731-2BA00 |
| Вход | Однофазный AC | Постоянное напряжение |
| Номинальное напряжение Vвх ном. | 120/230 В AC устанавливается | DC 48-220 В устанавливается |
| Диапазон напряжений | AC 93 - 264 В | DC 30 - 264 В (AC 30 - 187 В) |
| Крутизна всплеска | 2,3 x Vвх ном., 1,3 мс (EN 61 000-4-1) | - |
| Буферизация перебоев в питающей цепи при Iвых.ном | >10 мс при Vвых = 230 В | >10 мс при Vвых = 220 В |
| Номинальная частота в сети питания | 50/60 Гц, 47 - 63 Гц | - |
| Номинальный ток Iвх. ном. | 0,22 - 0,13 A | 0,03 - 0,06 A |
| Предельный ток в импульсе (+250C) | < 23 A, норм 1 мс (AC 230 В) | < 35 A , норм 3 мс (AC 220 В) |
| I2t | 0,3 A2с | 1,2 A2с |
| Встроенный входной предохранитель | 2 A/250 В медленный (не доступен) | F 4 A/250 В (не доступен) |
| Рекомендуемый автомат защиты (IEC 898) на питающем кабеле | 3 A, с характеристикой C | 3 A, с характеристикой C |
| Выход | Регулируемый, гальваническая развязка | Регулируемый, гальваническая развязка |
| Номинальное напряжение Vвых. ном. | DC 24 В | DC 24 В |
| Общая устойчивость | ± 3 % | ± 3 % |
| Установившаяся компенсация линии | ± 0,2 % | ± 0,1 % |
| Установившаяся компенсация нагрузки | ± 0,7 % | ± 0,1 % |
| Остаточная пульсация (переключающая частота примерно 50 кГц) | < 150 mVss | < 150 mVss |
| Всплески (ширина диапазона: 20 MHz) | < 240 mVss | < 240 mVss |
| Устанавливаемый диапазон | - | - |
| Индикатор состояния | Зеленый индикатор для 24 В OK | Зеленый индикатор для 24 В OK |
| Реакция на переключение вкл/выкл | Без перерегулирования Vвых | Без перерегулирования Vвых |
| Задержка запуска/повышение напряжения | < 1,5 с | < 1,5 с |
| Номинальный выходной ток Iвых ном | 0,5 A | 0,375 A |
| Диапазон тока | | |
| при +45 ° C | 0 - 0,5 A | 0 - 0,375 A |
| при +60 °C | 0-0,5 A | 0 - 0,375 A |
| Динамика V/I для | | |
| Короткого замыкания старта | Стабильный ток около 0,6 A | |
| Короткого замыкания работы | Стабильный ток около 0,6 A | обычно 2,7 A для 200 мс |
| Параллельное подключение для повышения мощности | Не допустимо | Не допустимо |
| Эффективность (КПД) | | |
| Эффективность при Vвых ном, I вых ном | примерно 74 % при AC 230 В | примерно 66 % при DC 48 В |
| Потери энергии при Vвых ном, Iвых ном | примерно 4,2 Вт | примерно 4,6 Вт |
| Регулирование | | |
| Динамическая компенсация линии (Vвх ном ± 15%) | примерно ± 0,3 % Ua | примерно ± 0,3 % Vвых |
| Динамическая компенсация нагрузки (Iвых: 50/100/50 %) | ± 0,7 % Vвых | ± 0,4 % Vвых |
| Время коррекции | | |
| Шаг нагрузки 50…100 % | обычно 1,5 мс | обычно 2 мс |
| Шаг нагрузки 100…50 % | обычно 1,5 мс | обычно 2 мс |
| Защита и контроль | | |
| Выходная защита от перенапряжения | Да, по EN 60 950 | Да, по EN 60 950 |
| Ограничение тока | 0,55 - 0,65 A | 0, 41 - 0,49 A |
| Защита от короткого замыкания | Постоянная токовая характеристика до 0 В | Электронное выключение, авто рестарт |
| Длительное короткое замыкание RMS тока | < 0,65 A | < 0,9 A |
| Индикатор перегрузка/ короткое замыкание | - | - |
| Безопасность | | |
| Изоляция первичная/ вторичная | Да, SELV выходное напряжение Vвых по EN 60950 | Да, SELV выходное напряжение Vвых по EN 60950 |
| Класс защиты (IEC 536; VDE 0106 T1) | Класс I | Класс I |
| Потери тока | < 3,5 мA | < 3,5 мA |
| TUV - тест | да | да |
| Маркировка CE | да | да |
| UL/cUL (CSA) одобрение | Да, UL/cUL список (UL 508, CSA 22.2) | Да, UL/cUL список (UL 508, CSA 22.2) |
| FM одобрение | - | - |
| Морской сертификат | - | - |
| Степень защиты (EN 60 529; VDE 0470 T1) | IP 20 | IP 20 |
| EMC | | |
| Случайные помехи | EN 50 081-2, EN 55 011 Класс B | EN 50 081-2, EN 55 011 Класс B |
| Ограничение гармоник | нет | нет |
| Помехоустойчивость | EN 50 082-2 | EN 50 082-2 |
| Рабочие спецификации | | |
| Диапазон температуры окружающего воздуха | от -20 до +70 °C с естественной вентиляцией | от -20 до +70 °C с естественной вентиляцией, отклонения от нормы от 60 °C |
| Диапазон температур транспортировки и хранения | -40 до +70 °C | -40 до +70 °C |
| Влажность | Климатический класс 3K3 согласно EN 60 721 | Климатический класс 3K3 согласно EN 60 721 |
| Механические характеристики | | |
| Клеммы | | |
| Входное питание L, N, PE | Винтовая клемма для одножильного/многожильного провода, толщиной от 0.14 до 2.5 мм2 | Винтовая клемма для одножильного/многожильного провода, толщиной от 0.14 до 2.5 мм2 |
| Выход L+ | 1 клемма под толщину от 0.14 до 2.5 мм2 | 1 клемма под толщину от 0.14 до 2.5 мм2 |
| Выход M (земля) | 2 клеммы под толщину от 0.14 до 2.5 мм2 | 2 клеммы под толщину от 0.14 до 2.5 мм2 |

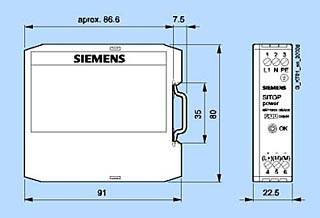

| Размеры (Ш x В x Г) в мм | 22,5 x 80 x 91 | 22,5 x 80 x 91 |
| Вес, примерно | 0,11 кг | 0,14 кг |
| Установка | Установка на профильную шину DIN EN 50 022-35x15/7.5 | Установка на профильную шину DIN EN 50 022-35x15/7.5 |
