Модем выделенной линии MD2 - Продукты

Модем выделенной линии с частотной модуляцией (FSK).
Полудуплексный режим работы в 2-проводных выделенных линиях связи, дуплексный режим работы в 4-проводных выделенных линиях.
Поддержка функций ответвителя с подключением линий с несколькими станциями.
Поддержка функций повторителя для 2- или 4-проводных выделенных линий связи.
Использование частных или арендованных телекоммуникационных каналов в качестве выделенных линий связи. Возможность подключения к радиостанции с входом для подключения модема.

Особенности

Пластиковый корпус формата модулей S7-300 шириной 80 мм.
Монтаж на стандартную профильную шину S7-300 или на 35 мм профильную шину DIN с помощью адаптера 6NH7 760-0AA (заказывается отдельно).
Напряжение питания =24 В.
Встроенные последовательные интерфейсы RS 232 и RS 485.
Гальваническое разделение цепей питания с цепями последовательных интерфейсов RS 232/RS 485.
Выбор одной из 4 возможных скоростей передачи данных.
Поддержка функций ответвителя.
Встроенный трансформатор для подключения двух 2-проводных линий.
Поддержка функций повторителя для каскадного включения модемов.
Возможность подключения к радиостанции с ходом для подключения модема.

Область применения

Модем MD2 является компонентом системы SINAUT ST7. Однако, он может использоваться вне системы SINAUT ST7 в качестве стандартного модема выделенной линии. Конструкция и технические характеристики MD2 позволяют эксплуатировать данный модем в промышленных условиях.

Модем MD2 позволяет выполнять обмен данными через 2- или 4-проводную выделенную линию связи. Максимальная длина линии связи без использования усилителей/ повторителей с ненагруженной линией 2 x 2 x 0.8 J-Y(St)Y может составлять:

33 км при скорости передачи данных 1200 бит/с;
27 км при скорости передачи данных 2400 бит/с и
11 км при скорости передачи данных 9600 или 19200 бит/с.

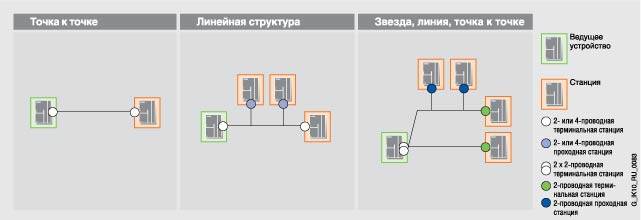

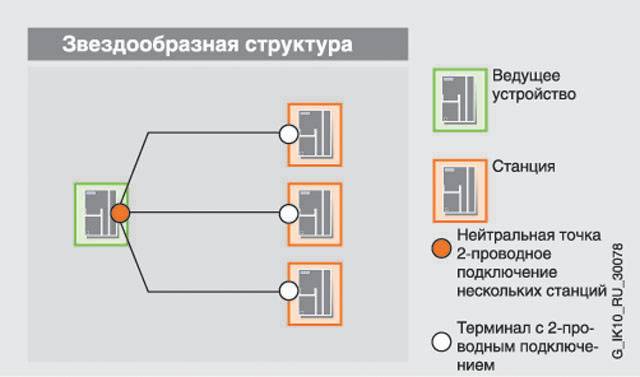

MD2 обеспечивает поддержку сетевых конфигураций "точка к точке", звездообразных и линейных структур, а также различных комбинаций перечисленных топологий. В опрашивающем контроллере модем MD2 позволяет создавать простейшие звездообразные структуры с подключением к выходам модема двух 2-жильных кабелей. Звездообразные структуры создаются на основе многоточечных 2х2-жильных соединений, объединяющих через RS 485 до 32 модемов MD2.

Для выполнения функций терминального устройства аналоговой линии выход модема может быть переключен в состояние высокого сопротивления. Это позволяет снизить потери в линии, но немного снижает допустимую протяженность канала связи. Очень короткое время работы передатчика в режиме опроса повышает пропускную способность выделенной линии связи.

Модем способен поддерживать обмен данными не только через частные выделенные линии, но и через арендованные телефонные линии, используемые в качестве выделенных каналов связи. В арендованных каналах аналоговых телефонных сетей скорость передачи данных может составлять 1200 или 2400 бит/с. В коммутируемых телефонных сетях с аналоговыми и цифровыми каналами связи скорость передачи данных равна 1200 бит/с.

Модем MD2 является идеальным решением для организации связи через портативные радиостанции, оснащенные входом для подключения модема. Модем MD2 оснащен встроенным оптическим реле, позволяющим коммутировать (замыкать или размыкать) цепь RTS сигнала. Управление работой реле выполняется через вход PTT. Выходы реле выведены на гнездо RJ12.

Поскольку портативные радиостанции работают обычно в звуковом диапазоне (300 ... 3000 Гц), скорость передачи данных через модем MD2 ограничена величиной 1200 бит/с. Для скорости передачи 2400 бит/с звуковой диапазон частот должен превышать 3300 Гц.

Дизайн

Модем MD2 обладает всеми преимуществами модулей S7-300:

Компактная конструкция;
пластиковый корпус формата модулей SIMATIC S7-300 шириной 80 мм.
Гнездо RJ12 для подключения к WAN.
9-полюсный штекер соединителя D-типа последовательного интерфейса RS 232 для подключения модема к коммуникационному модулю TIM.
9-полюсное гнездо соединителя D-типа последовательного интерфейса RS 485 для подключения модема к коммуникационному модулю TIM.
4-полюсный терминальный блок для подключения цепи питания =24 В.
Светодиодные индикаторы TXD, RXD, DTR, RTS/ONL, CTS/RI и DCD.

Простота монтажа:
- установка на стандартную профильную шину S7-300;
- установка на стандартную 35 мм профильную шину DIN с использованием адаптера 6NH7 760-0AA, который заказывается отдельно.
Работа с естественным охлаждением без использования буферной батареи.

Интеграция

Подключение MD2 к модулю TIM через RS 232

Модем MD2 может подключаться к коммуникационному модулю TIM через последовательный интерфейс RS 232. На основе такого подключения могут создаваться сетевые соединения “точка к точке”, линейные структуры, простейшие звездообразные конфигурации на основе 2-проводных выделенных линий.

Подключение MD2 к модулю TIM через RS 232

Ниже приводятся примеры подключения терминалов и точек ответвления. Соединительный кабель 6NH7 700-2AR60 входит в комплект поставки модема MD2.

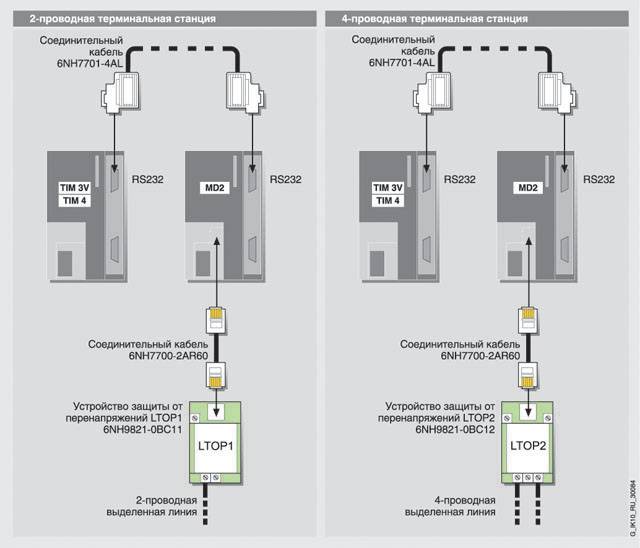

Подключение MD2 к модулю TIM через RS 232, 2 и 4-проводное терминальное подключение

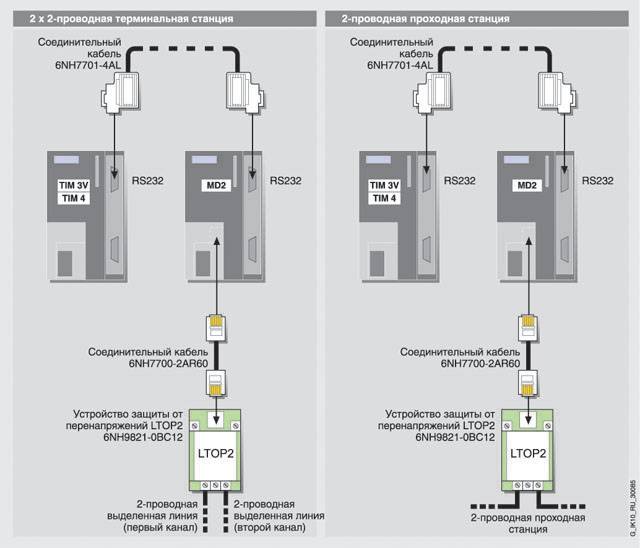

Подключение MD2 к модулю TIM через RS 232, 2 x 2-проводное терминальное и 2-проводное промежуточное подключение

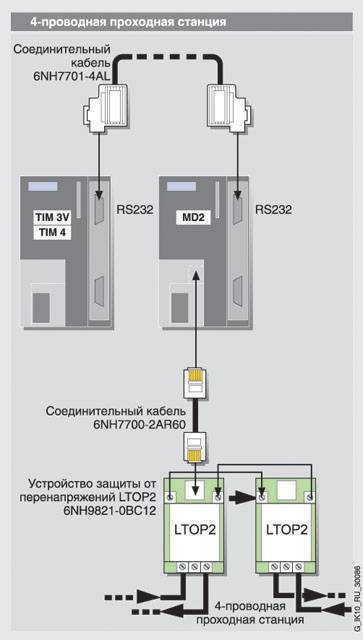

Подключение MD2 к модулю TIM через RS 232, 4-проводное промежуточное подключение

Подключение модемов MD2 к модулю TIM через RS 485

Через последовательный интерфейс RS 485 к одному коммуникационному модулю TIM может быть подключено несколько модемов MD2. Этот вид соединения используется в тех случаях, когда к одному порту WAN модуля TIM необходимо подключить несколько выделенных линий связи. Например, для построения звездообразной сетевой структуры.

Примеры возможных вариантов соединений с использованием стандартных компонентов приведены ниже (соединительный кабель 6NH7 700-2AR60). Каждый модем MD2 может быть сконфигурирован как терминальное устройство 2-, 2х2- или 4-проводной выделенной линии (примеры конфигурирования терминальных и промежуточных подключений приведены выше).

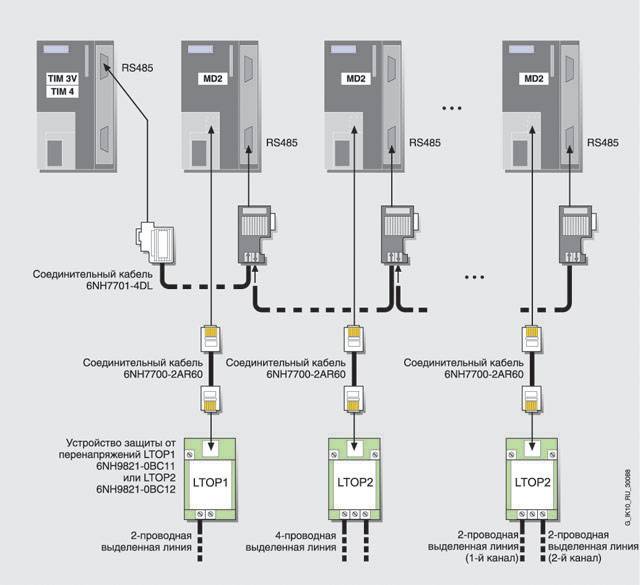

Подключение нескольких модемов MD2 к одному модулю TIM через RS 485, звездообразное подключение нескольких выделенных линий

Для подключения модуля TIM к первому модему MD2 используется стандартный соединительный кабель 6NH7 701-4DL. Готовых соединительных кабелей для выполнения соединений между модемами MD2 не выпускается. Для этих целей рекомендуется использовать стандартный кабель 6XV1 830-0EH10 и соединители 6ES7 972-0BA12-0XA0 (см. раздел “PROFIBUS” данного каталога).

Повторитель на основе двух модемов MD2

Повторители находят применение в протяженных линиях связи и выполняют функции ретрансляции сигналов 2- или 4-проводных выделенных линий. Связь между модулем TIM 32/TIM 42 и повторителем может выполняться 2- или 4-проводной линией.

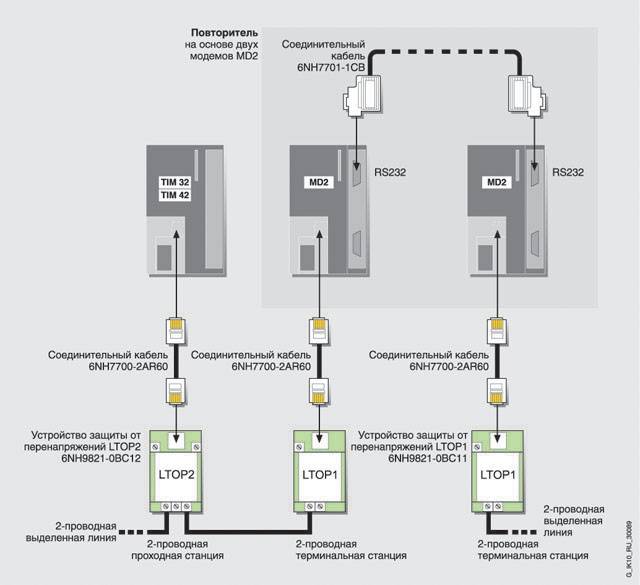

Повторитель 2-проводной линии на основе двух модемов MD2

Замена модулей LTOP 1 на модули LTOP 2 позволяет получит повторитель для 4-проводной выделенной линии.

Расчет максимальной протяженности канала связи

Приведенная ниже таблица позволяет производить расчет максимальной протяженности канала связи для модема MD2 в зависимости от скорости передачи данных и диаметра проводников используемых соединительных кабелей.

Величины, приведенные в таблице, соответствуют ненагруженной линии типа 2 x 2 x A J-Y(St)Y, где A – диаметр жилы в миллиметрах.

При вычислении максимальной протяженности линии связи был использован запас уровня 4 ДБ. Это гарантирует обеспечение надежной передачи данных при использовании кабелей различных типов.

Скорость передачи данных (бит/с)	Максимальная длина линии связи (км)
	Уровень предачи –6 ДБ ¹⁾		Уровень передачи 0 ДБ ¹⁾
	With LTOP	Without LTOP	With LTOP	Without LTOP
Диаметр жилы 0.6 мм
1 200	21.4 – AST x 0.8	22 – AST x 0.3	25.4 – AST x 0.8	26 – AST x 0.3
2 400	17.4 – AST x 0.6	17.8 – AST x 0.2	20.6 – AST x 0.6	21 – AST x 0.2
9 600 / 19 200	6.7 – AST x 1.0	7.6 – AST x 0.1	8.1 – AST x 1.0	9 – AST x 0.1
Диаметр жилы 0.8 мм
1 200	28 – AST x 1.1	28.7 – AST x 0.4	33.2 – AST x 1.1	33.9 – AST x 0.4
2 400	23 – AST x 0.8	23.5 – AST x 0.2	27.2 – AST x 0.8	27.8 – AST x 0.2
9 600 / 19 200	9.0 – AST x 1.4	10.3 – AST x 0.1	10.9 – AST x 1.4	12.1 – AST x 0.1
Диаметр жилы 0.9 мм
1 200	35.7 – AST x 1.4	36.6 – AST x 0.5	42.4 – AST x 1.4	43.3 – AST x 0.5
2 400	29.2 – AST x 1.0	30 – AST x 0.2	34.7 – AST x 1.0	35.4 – AST x 0.2
9 600 / 19 200	11.1 – AST x 1.7	12.6 – AST x 0.1	13.4 – AST x 1.7	15 – AST x 0.1
Диаметр жилы 1.2 мм
1 200	49.5 – AST x 1.9	50.7 – AST x 0.7	58.7 – AST x 1.9	60 – AST x 0.7
2 400	42.9 – AST x 1.4	44 – AST x 0.3	50.9 – AST x 1.4	52 – AST x 0.3
9 600 / 19 200	16.1 – AST x 2.4	18.3 – AST x 0.2	19.4 – AST x 2.4	21.6 – AST x 0.2
Диаметр жилы 1.4 мм
1 200	58.5– AST x 2.2	60 – AST x 0.8	69.4 – AST x 2.2	70.9 – AST x 0.8
2 400	53.6 – AST x 1.7	55 – AST x 0.4	63.6 – AST x 1.7	65 – AST x 0.4
9 600 / 19 200	19.3 – AST x 2.9	22 – AST x 0.2	23.3 – AST x 2.9	26 – AST x 0.2

AST = количество точек ответвления
1) Не поддерживается в арендованных телефонных линиях. Уровень передачи выбирается равным -9 ДБ.

Технические данные

	Модем выделенной линии MD2
Интерфейсы:
подключения выделенной линии	RJ12
RS 232 для подключения к терминалу данных	9-полюсный штекер соединителя D-типа
RS485 для подключения к терминалу данных	9-полюсное гнездо соединителя D-типа
подключения цепей питания	4-полюсный терминальный блок
Напряжение питания	=24 В
Потребляемый ток
от источника =24 В	100 мА
Потребляемая мощность	2.4 Вт
Условия эксплуатации, хранения и транспортировки:
диапазон рабочих температур	0 ... +60 °C
диапазон температур хранения и транспортировки	-40 ... +70 °C
относительная влажность, не более	95 % при +25 °C
Конструкция:
формат модуля	Компактный модуль S7-300 шириной 80 мм
габариты в мм	80 x 125 x 120
масса	300 г
Степень защиты	IP20
Среда передачи	2-проводный, 2 x 2-проводных или 4-проводный кабель (витая пара), без индуктивной нагрузки или с небольшой индуктивной нагрузкой
Метод модуляции	Непрерывно-фазовая двоичная частотная модуляция (FSK)
Скорость передачи данных	1200 бит/с 2400 бит/с 9600 бит/с (не поддерживается в арендованных телефонных линиях) 19200 бит/с (не поддерживается в арендованных телефонных линиях)
Режимы работы
2-проводная или 2 x 2-проводных линии связи	Полудуплексный
4-проводная линия связи	Дуплексный или полудуплексный
Устанавливаемый уровень передачи	0 ДБ -6 ДБ -9 ДБ (для арендованных телефонных линий) -15 ДБ
Уровень приема	0 ... -43 ДБ
Настраиваемый терминальный резистор:
для 1200 и 2400 бит/с	600 Ом
для 9600 и 19200 бит/с	150 Ом
для точки ответвления	> 6 кОм
Перерыв между посылками:
при 1200 бит/с	через 7 мс
при 2400 бит/с	через 4 мс
при 9600 и 19200 бит/с	через 0.5 мс
Минимальная/ максимальная частота опроса:
при 1200 бит/с	1300 Гц/2100 Гц
при 2400 бит/с	2400 Гц/3300 Гц
при 9600 и 19200 бит/с	20800 Гц/33600 Гц
Формат символа при асинхронной передаче данных	10 или 11 бит
Выход оптического реле:
максимальное напряжение	60 В постоянного или переменного тока
длительно допустимый ток	400 мА
максимальное сопротивление во включенном состоянии	3 Ом
Устойчивость к воздействию импульсов U_1.2/50 по DIN VDE 0804 между цепями питания и
длинной цепью FSK	2.5 кВ
выходом оптического реле	2.5 кВ
Совместимость с модемами SINAUT:
MD100	при 1200 бит/с
MD124	при 1200, 2400 и 19200 бит/с
Сертификаты	Одобрение Европейского Союза CE 0682 X

Заказные данные

Заказной №	Описание	Вес (кг)	Доставка	Мин. зак. (шт)
6NH7810-0AA20	SINAUT ST7, MD2. МОДЕМ ДЛЯ ВЫДЕЛЕННОЙ ЛИНИИ СВЯЗИ, 19.2 КБИТ/С, СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ LTOP (RJ12) ДЛИНОЙ 6М, ИНТЕРФЕЙС RS232/RS485	0.785	4 - 6 недель (B)	1

Аксессуары

Заказной №	Описание	Вес (кг)	Доставка	Мин. зак. (шт)
6NH7700-2AR60	SINAUT ST7, CC 12. СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ ДЛИНОЙ 6М: TIM 32/42, MD1, MD2 <-> LTOP	0.133	4 - 6 недель (B)	1
6NH7701-1CB	SINAUT ST7, CC 701-1C. СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ ДЛИНОЙ 0.3М: ПОВТОРИТЕЛЬ MD2 <-> MD2 (RS 232)	0.055	4 - 6 недель (B)	1
6NH7701-4AL	SINAUT ST7, CC 701-4A. СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ ДЛИНОЙ 1.5М: TIM 3V,TIM 4.<->MD1,MD2,MD3,MD4 ЧЕРЕЗ ИНТЕРФЕЙС RS 232	0.133	4 - 6 недель (B)	1
6NH7701-4DL	SINAUT ST7, CC 701-4D. СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ ДЛИНОЙ 1.5М: TIM 3V,TIM 4.<->MD1, MD2 ОПТИЧЕСКИЙ МОДУЛЬ СВЯЗИ (RSM) ЧЕРЕЗ ИНТЕРФЕЙС RS485	0.163	4 - 6 недель (B)	1
6NH7760-0AA	SINAUT ST7, R-ADAPT. АДАПТЕР ДЛЯ УСТАНОВКИ МОДЕМОВ MD1, MD2, MD3 И MD4 НА СТАНДАРТНУЮ 35ММ ПРОФИЛЬНУЮ ШИНУ	0.179	4 - 6 недель (B)	1
6NH7811-0AA21	SINAUT ST7, OI MD2 D. ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ MD2, НЕМЕЦКИЙ ЯЗЫК	0.41	4 - 6 недель (B)	1
6NH7811-0AA22	SINAUT ST7, OI MD2 E. ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ MD2, АНГЛИЙСКИЙ ЯЗЫК	0.379	4 - 6 недель (B)	1
6NH9821-0BC11	SINAUT ST1, LTOP1. НАСТЕННЫЙ ЯЩИК (IP 20) 112Х76Х89ММ ДЛЯ УСТАНОВКИ ПРОФИЛЬНЫХ ШИН, С ЛИНЕЙНЫМ РАЗДЕЛИТЕЛЬНЫМ ТРАНСФОРМАТОРОМ 600/600 ОМ И МОДУЛЕМ ЗАЩИТЫ ОТ ПЕРЕНАПРЯЖЕНИЙ OPM	0.318	6 - 8 недель (C)	1
6NH9821-0BC12	SINAUT ST1, LTOP2. НАСТЕННЫЙ ЯЩИК (IP 20) 112Х76Х89ММ ДЛЯ УСТАНОВКИ ПРОФИЛЬНЫХ ШИН, С ДВУМЯ ЛИНЕЙНЫМИ РАЗДЕЛИТЕЛЬНЫМИ ТРАНСФОРМАТОРАМИ 600/600 ОМ И ДВУМЯ МОДУЛЯМИ ЗАЩИТЫ ОТ ПЕРЕНАПРЯЖЕНИЙ OPM	0.408	6 - 8 недель (C)	1
